제품 설명

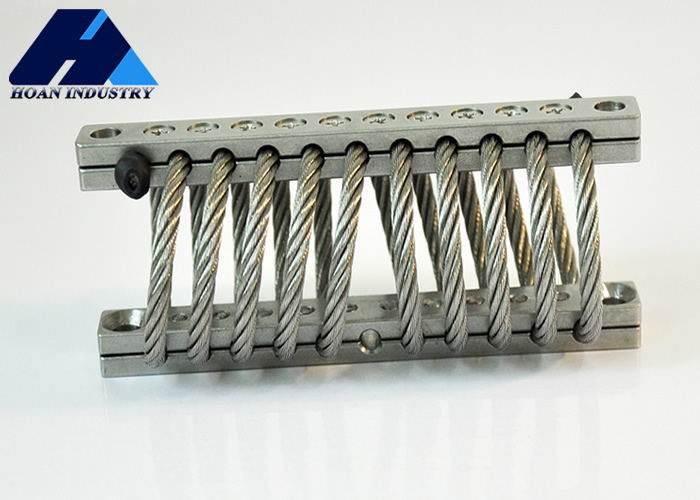

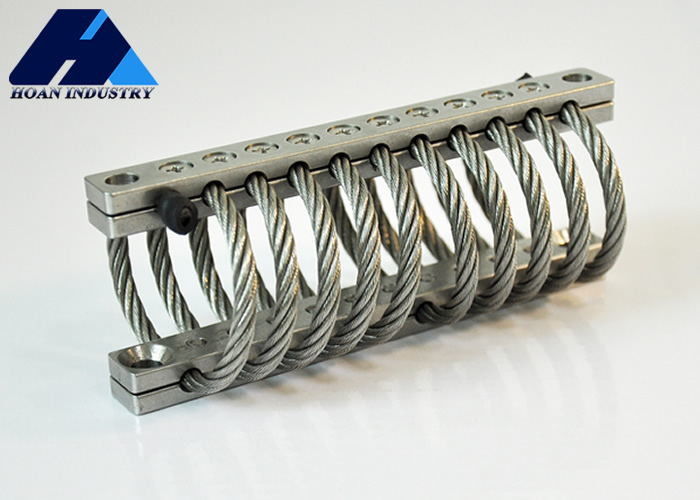

맞춤형 진동 충격 제어 JGX-0480 컴팩트 와이어 로프 아이솔레이터

JGX 와이어 로프 아이솔레이터는 양쪽 끝에 고정 지지 부품이 있는 여러 가닥의 와이어 로프로 구성된 다용도 진동 제어 장치입니다. 강철 와이어 로프의 고유한 유연성과 탄성을 통해 건물 및 기계 장비로의 진동 및 충격 전달을 효과적으로 줄이거나 제거하여 장비를 보호하고 작동 안정성을 향상시킵니다.

장착 옵션

크기 매개변수

모델	"H"±3.30	"W"	단위 중량	장착 옵션	관통 구멍(mm)	나사산(mm)	C'sink (°)
JGX-0480D-75A	30	36	0.304	D	∅6.9±0.13	M6×1.0	90
JGX-0480D-72A	33	38	0.32
JGX-0480D-61A	36	41	0.336	B,D,E
JGX-0480D-59A	38	43	0.336	A,B,C,D,E,S
JGX-0480D-52A	41	46	0.352
JGX-0480D-50A	43	48	0.4
JGX-0480D-37A	51	58	0.416
JGX-0480D-24A	54	75	0.432
JGX-0480D-18A	62	88	0.448
JGX-0480D-12A	81	107	0.464

기술 데이터 - 수직 하중

곡선 번호	모델	최대 정적 하중(N)	최대 변형(mm)	진동 강성(KN/m)	충격 강성(KN/m)
1	JGX-0480D-75A	75	8.6	578	363
2	JGX-0480D-72A	72	11.7	455	252
3	JGX-0480D-61A	61	13.7	347	189
4	JGX-0480D-59A	59	15.7	301	152
5	JGX-0480D-52A	52	18.8	244	117
6	JGX-0480D-50A	50	20.8	212	96
7	JGX-0480D-37A	37	26.9	136	58
8	JGX-0480D-24A	24	29.5	82	33
9	JGX-0480D-18A	18	36.6	54	21
10	JGX-0480D-12A	12	52.8	29	10

기술 데이터 - 45° 방향 하중

곡선 번호	모델	최대 정적 하중(N)	최대 변형(mm)	진동 강성(KN/m)	충격 강성(KN/m)
1	JGX-0480D-75A	54.5	12.7	341	179
2	JGX-0480D-72A	52.2	16.8	258	126
3	JGX-0480D-61A	44.1	19.8	197	93
4	JGX-0480D-59A	41.7	22.9	172	75
5	JGX-0480D-52A	38.1	26.9	141	58
6	JGX-0480D-50A	35.7	29	123	49
7	JGX-0480D-37A	26.5	38.1	77	28
8	JGX-0480D-24A	18.1	41.7	49	18
9	JGX-0480D-18A	13.9	51.3	33	11
10	JGX-0480D-12A	9.3	74.7	18	5.3

기술 데이터 - 측면 하중

곡선 번호	모델	최대 정적 하중(N)	최대 변형(mm)	진동 강성(KN/m)	충격 강성(KN/m)
1	JGX-0480D-75A	36.3	8.6	224	224
2	JGX-0480D-72A	36.3	11.7	156	156
3	JGX-0480D-61A	34.1	14.7	112	112
4	JGX-0480D-59A	31.7	16.8	93	93
5	JGX-0480D-52A	29.5	19.8	70	70
6	JGX-0480D-50A	27.2	21.8	60	60
7	JGX-0480D-37A	20.4	27.9	35	35
8	JGX-0480D-24A	5.9	31.0	11	11
9	JGX-0480D-18A	4.1	38.1	5.3	5.3
10	JGX-0480D-12A	2.2	55.9	2.3	2.3

제품 특징

효율적인 진동 절연 성능: 진동 전달을 효과적으로 흡수하고 줄여 진동원을 격리합니다.
강한 내구성: 가혹한 환경에서 긴 수명과 안정적인 작동을 위해 내구성이 뛰어난 강철 와이어 로프로 제작되었습니다.
조절 가능한 디자인: 다양한 응용 분야에 대한 절연 요구 사항을 충족하도록 맞춤 설정할 수 있습니다.
쉬운 설치: 특정 설치 시나리오에 대한 맞춤 설정 옵션과 함께 간단한 장착 프로세스

응용 분야

건축 구조물
산업 장비
교량
파이프라인 시스템
