Place of Origin:
China
브랜드 이름:
Hoan
인증:
ISO9001:2015
Model Number:
JGX-0956A-75A
JGX-0956A 시리즈

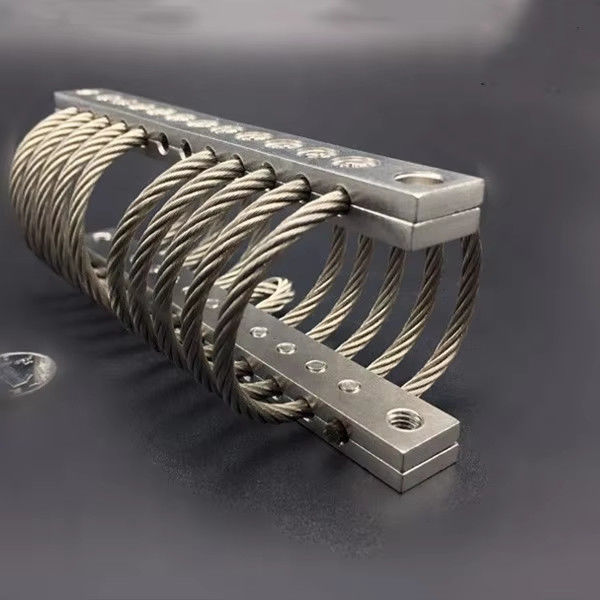

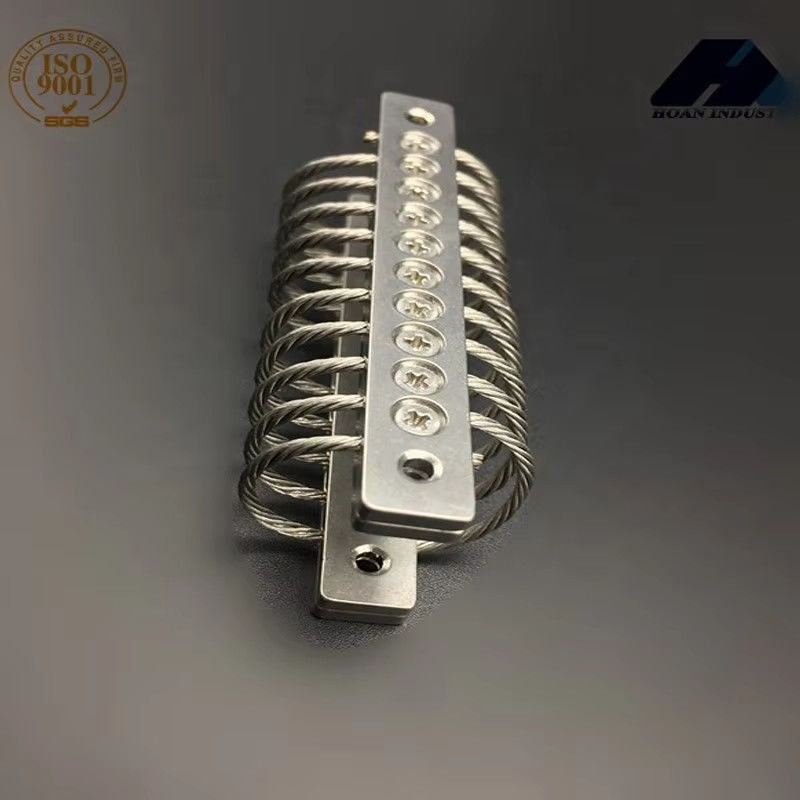

시안 호안 마이크로 웨이브 회사에서 개발 한 JGX-0956 시리즈 와이어 로프 진동 격리기는 정밀 기기, 항공 우주 및 군사 장비의 진동 제어 요구 사항을 목표로합니다.고강도 스테인레스 스틸의 철사선을 일정한 긴장의 나선형 윙링으로 제조, 그들은 "역학적 부하에 적응하기 위해 유연한 변형 + 구조적 안정성을 보장하기 위해 딱딱한 지원"을 통합하는 기계 시스템을 구축합니다.
이 구조는 강철 선 사이의 미세한 마찰 완화를 통해 에너지를 분산시킵니다.전통적인 고무 격리 장치의 점성 완화 메커니즘과 차별화되어 광대역 진동 시나리오에 더 적합합니다..
비선형 경직성 특성을 활용하여 제품은 50~2000 Hz 고주파 범위에서 효율적인 진동 격리를 달성합니다.제3자 시험에 의해 검증된 것 (GJB 150의 진동 시험 방법), 진동 전파성이 ≤10% (진동 감소 효율이 ≥90%에 해당한다)장비의 시작 충격 및 외부 전자기 장치의 방사선과 같은 고주파 장애를 효과적으로 완화합니다..
GJB 150-2009 군사 표준에 따른 환경 테스트를 통과한 후, -55°C (4시간 단열) 에서 150°C (4시간 단열) 사이의 3개의 온도 사이클을 거쳐,딱딱함 붕괴율은 ≤8%로 유지되고 완화 비율의 변동은 ≤10%입니다.극한의 운영 조건 (예를 들어, 플라토 레이더, 항공 inertia 항법 시스템) 에서 성능 안정성을 보장합니다.
| - 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
Kv (진동) (KN/m) |
맙소사 (충격) (KN/m) |
| 1 | JGX-0956A-110A | 110 | 34.0 | 275 | 135 |
| 2 | JGX-0956A-104A | 104 | 37.1 | 240 | 114 |
| 3 | JGX-0956A-108A | 80 | 40.1 | 180 | 84 |
| 4 | JGX-0956A-99A | 75 | 44.7 | 154 | 68 |
| 5 | JGX-0956A-95A | 72 | 49.8 | 137 | 60 |
| 6 | JGX-0956A-54A | 40 | 66.0 | 65 | 25 |
| 7 | JGX-0956A-43A | 32 | 68.1 | 51 | 19 |
| - 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
Kv (진동) (KN/m) |
맙소사 (충격) (KN/m) |
| 1 | JGX-0956A-110A | 90.8 | 47.8 | 177 | 77 |
| 2 | JGX-0956A-104A | 84.0 | 51.8 | 156 | 67 |
| 3 | JGX-0956A-108A | 68.1 | 55.9 | 120 | 49 |
| 4 | JGX-0956A-99A | 63.6 | 63.0 | 103 | 40 |
| 5 | JGX-0956A-95A | 61.3 | 71.1 | 92 | 35 |
| 6 | JGX-0956A-54A | 34.8 | 91.9 | 44 | 16 |
| 7 | JGX-0956A-43A | 28.6 | 95.0 | 36 | 12 |
| - 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
Kv (진동) (KN/m) |
맙소사 (충격) (KN/m) |
| 1 | JGX-0956A-110A | 70.3 | 36.1 | 98 | 98 |
| 2 | JGX-0956A-104A | 65.8 | 39.1 | 84 | 84 |
| 3 | JGX-0956A-108A | 49.9 | 42.2 | 58 | 58 |
| 4 | JGX-0956A-99A | 47.7 | 47.2 | 49 | 49 |
| 5 | JGX-0956A-95A | 45.4 | 52.8 | 44 | 44 |
| 6 | JGX-0956A-54A | 20.4 | 68.1 | 20 | 20 |
| 7 | JGX-0956A-43A | 15.9 | 71.1 | 15 | 15 |
왜 우리 를 선택 합니까?
* 기저귀도 없고 늙지도 않습니다.
* 높은 내부 완화.
* 매우 넓은 온도 범위
* 가능한 다양한 장착장치
* 빠르고 경제적인 프로토타입 제작
* 매우 견고한 구조와 긴 수명.
* 우수한 충격 및 진동 단속.
* 화학물질, 바닷물, 오존, 자외선 등에 영향을 받지 않습니다.

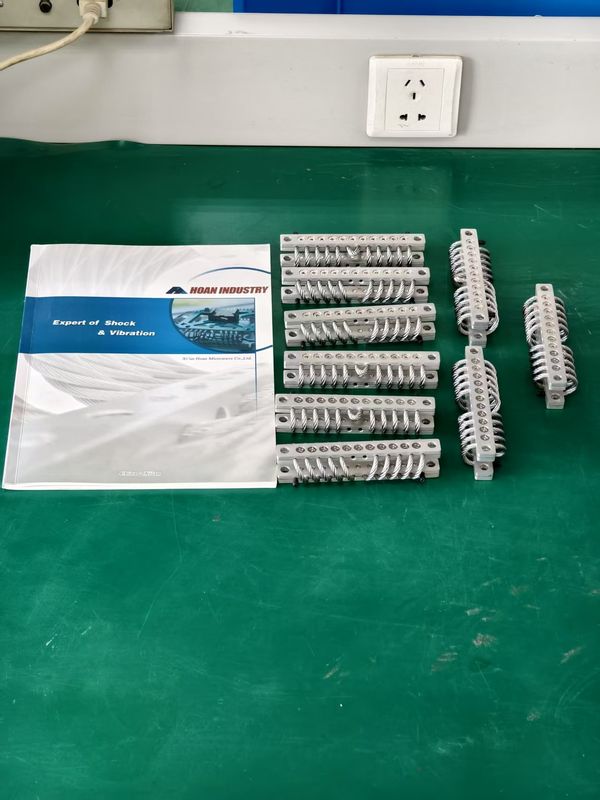

고객 사진
