| 모델 번호: | Gr1 |

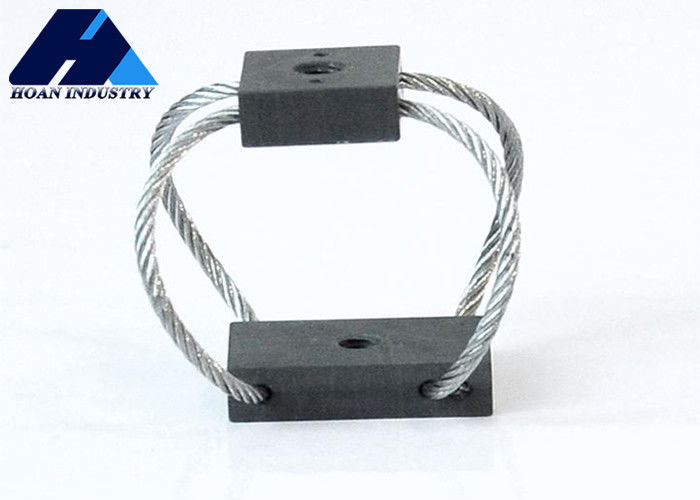

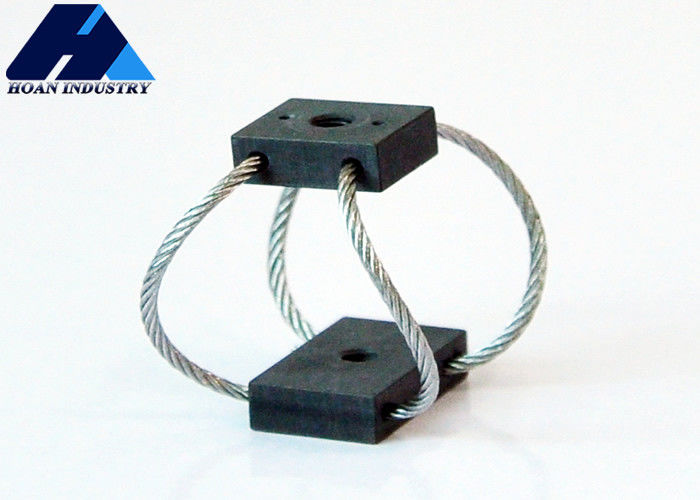

사전 제조된 진동 격리장치 (GR butterfly type) 는 다양한 기계 장비에 의한 진동 전송을 줄이기 위해 특별히 설계된 효율적인 진동 격리장치입니다.이 종류 의 격리 장치 는 독특한 나비 모양 으로서 이름 을 얻었다, 최적화된 진동 흡수 성능을 제공하기 위해 설계되었습니다.
장착 옵션:
차원 그림:
크기 파라미터:
| 제품 모델 | 높이 | 무게 | 단위 무게 | 장착 옵션 | 구멍을 통해 | 스라인 | C'sink |
| GR1-3.3D-A | 17 | 19 | 0.05 | A,B,C,D,E,S | ¥3.3 | M3×05 | 90 |
| GR1-2.4D-A | 19 | 20 | 0.05 | ||||
| GR1-1.8D-A | 23 | 23 | 0.05 | ||||
| GR1-1.3D-A | 26 | 26 | 0.05 |
수직 부하
45° 방향 부하:
측면 부하:
| 곡선 번호 |
모델 |
최대 정적 부하 ((N) | 최대 변형 (mm) |
진동 경직성 (KN/m) |
충격 경직성 (KN/m) |
| 1 | GR1-3.3D-A | 1.6 | 8.6 | 2.1 | 0.8 |
| 2 | GR1-2.4D-A | 1.1 | 10.9 | 1.5 | 0.4 |
| 3 | GR1-1.8D-A | 0.8 | 14.7 | 0.9 | 0.3 |
| 4 | GR1-1.3D-A | 0.5 | 18.3 | 0.5 | 0.1 |
특징:
1혁신적인 디자인: 나비 모양의 디자인은 다른 진동 주파수와 진폭에 적응 할 수있는 충분한 유연성을 유지하면서 격리기의 구조 강도를 향상시킵니다.
2효율적인 진동 격리: 기계 장비의 진동을 효과적으로 격리하고 흡수하여 건물 구조 또는 주변 장비에 대한 충격과 소음을 줄일 수 있습니다.
3내구성 및 신뢰성: 고품질의 재료와 첨단 제조 기술의 사용은 다양한 환경에서 내구성 및 장기 안정성을 보장합니다.
4설치 및 유지보수 용이: 모듈형 설계로 설치 과정이 빠르고 쉬우며 유지보수 작업은 비교적 쉬우며 운영 비용을 줄이는 데 도움이됩니다.
적용:
1사진 및 비디오 촬영
2항공조사 및 지도 제작
3항공 통신
