| 모델 번호: | GR3 |
| MOQ: | 10 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
요약:

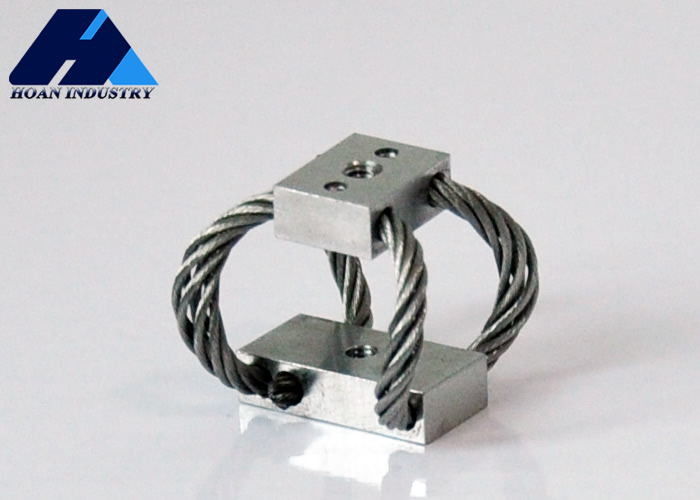

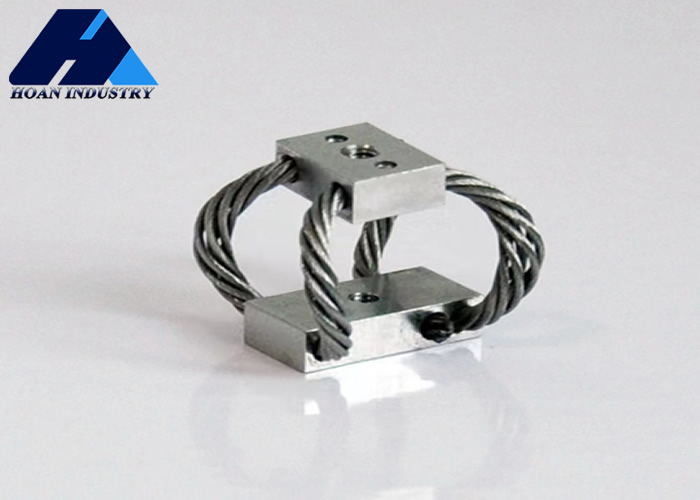

사전 제조된 진동 격리장치 (GR butterfly type) 는 다양한 기계 장비에 의한 진동 전송을 줄이기 위해 특별히 설계된 효율적인 진동 격리장치입니다.이 종류 의 격리 장치 는 독특한 나비 모양 으로서 이름 을 얻었다, 최적화된 진동 흡수 성능을 제공하기 위해 설계되었습니다.
제품 차원
장착 옵션
크기 파라미터:
| 제품 모델 | 높이 | 무게 | 단위 무게 | 장착 옵션 | 구멍을 통해 | 스라인 | C'sink |
| GR1-3.3D-A | 19 | 22 | 0.09 | A,B,C,D,E,S | ¥3.3 | M3×05 | 90 |
| GR1-2.4D-A | 23 | 24 | 0.10 | ||||
| GR1-1.8D-A | 27 | 27 | 0.11 | ||||
| GR1-1.3D-A | 33 | 30 | 0.12 |
수직 부하
| 곡선 번호 | 모델 | 최대 정적 부하 (N) | 최대 변형(mm) |
진동 경직성 KN/m) |
충격 경직성 (KN/m) |
| 1 | GR3-30D-A | 30 | 7.1 | 24 | 12 |
| 2 | GR3-22D-A | 22 | 10.4 | 12 | 6.1 |
| 3 | GR3-18D-A | 18 | 14.2 | 8.4 | 3.5 |
| 4 | GR3-11D-A | 11 | 19.3 | 5.8 | 1.9 |
45° 방향 부하:
|
곡선 번호 |
모델 | 최대 정적 부하(N) | 최대 변형(mm) | 진동 경직성(KN/m) | 충격 경직성(KN/m) |
| 1 | GR3-30D-A | 12 | 9.4 | 14 | 5.3 |
| 2 | GR3-22D-A | 10 | 13.2 | 8.8 | 3.2 |
| 3 | GR3-18D-A | 6.7 | 17.3 | 5.8 | 1.8 |
| 4 | GR3-11D-A | 4.4 | 22.9 | 3.5 | 0.9 |
측면 부하:
| 곡선 번호 | 모델 | 최대 정적 부하(N) | 최대 변형(mm) | 진동 경직성(KN/m) | 충격 경직성(KN/m) |
| 1 | GR3-30D-A | 12 | 8.4 | 6.1 | 6.1 |
| 2 | GR3-22D-A | 8.5 | 11.9 | 3.5 | 3.5 |
| 3 | GR3-18D-A | 6.2 | 15.5 | 1.8 | 1.8 |
| 4 | GR3-11D-A | 4.4 | 20.6 | 1.1 | 1.1 |
특징:
1혁신적인 디자인: 나비 모양의 디자인은 다른 진동 주파수와 진폭에 적응 할 수있는 충분한 유연성을 유지하면서 격리기의 구조 강도를 향상시킵니다.
2효율적인 진동 격리: 기계 장비의 진동을 효과적으로 격리하고 흡수하여 건물 구조 또는 주변 장비에 대한 충격과 소음을 줄일 수 있습니다.
3내구성 및 신뢰성: 고품질의 재료와 첨단 제조 기술의 사용은 다양한 환경에서 내구성 및 장기 안정성을 보장합니다.
4설치 및 유지보수 용이: 모듈형 설계로 설치 과정이 빠르고 쉬우며 유지보수 작업은 비교적 쉬우며 운영 비용을 줄이는 데 도움이됩니다.
적용:
1사진 및 비디오 촬영
2항공조사 및 지도 제작
3항공 통신
