원래 장소:
중국
모델 번호:
GR4
요약:

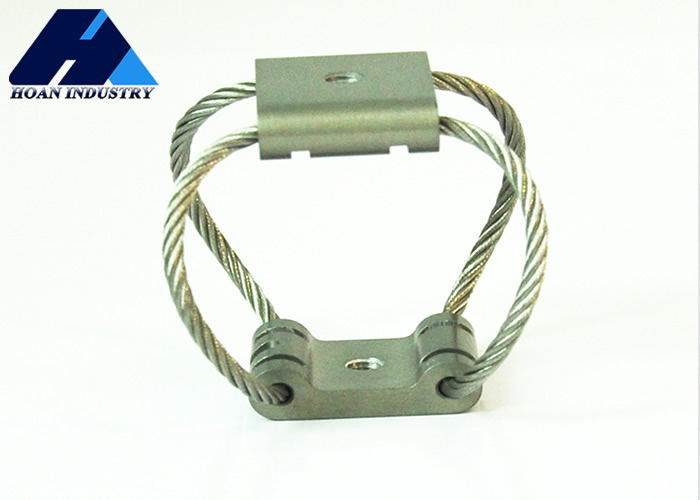

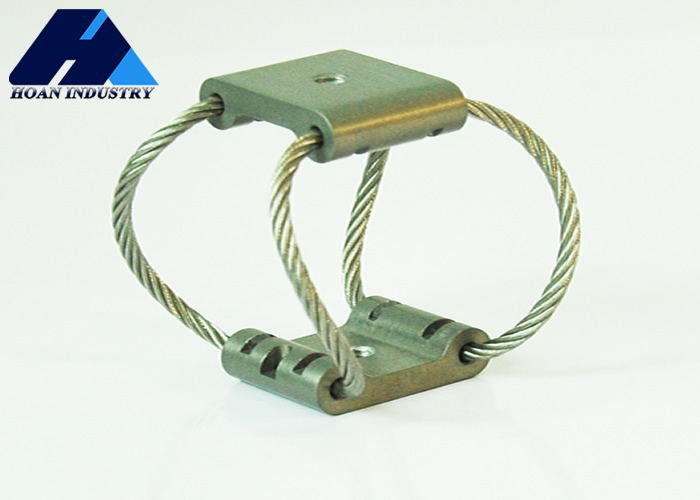

사전 제조된 진동 격리장치 (GR butterfly type) 는 다양한 기계 장비에 의한 진동 전송을 줄이기 위해 특별히 설계된 효율적인 진동 격리장치입니다.이 종류 의 격리 장치 는 독특한 나비 모양 으로서 이름 을 얻었다, 최적화된 진동 흡수 성능을 제공하기 위해 설계되었습니다.
제품 차원
장착 옵션
크기 파라미터:
| 제품 모델 | 높이 | 무게 | 단일 무게 (중량) | 설치 방법 | 구멍 크기 | 스레드 사양 | 횡단선 |
| GR4-24D-A | 42 | 47 | 0.63 | A,B,C,D,E,S | ¥7 | M6×10 | 90 |
| GR4-18D-A | 53 | 54 | 0.63 | ||||
| GR4-13D-A | 60 | 59 | 0.68 | ||||
| GR4-6.7D-A | 75 | 68 | 0.77 | ||||
|
|
수직 부하
45° 방향 부하:
|
곡선 번호 |
모델 | 최대 정적 부하(N) | 최대 변형(mm) | 진동 경직성(KN/m) | 충격 경직성(KN/m) |
| 1 |
GR4-24D-A |
8.5 | 17.3 | 1.9 | 1.9 |
| 2 |
GR4-18D-A |
7.1 | 26.4 | 1.1 | 1.1 |
| 3 |
GR4-13D-A |
5.3 | 33.3 | 0.7 | 0.7 |
| 4 |
GR4-6.7D-A |
3.3 | 47 | 0.4 | 0.4 |
측면 부하:
| 곡선 번호 | 모델 | 최대 정적 부하(N) | 최대 변형(mm) | 진동 경직성(KN/m) | 충격 경직성(KN/m) |
| 1 | GR3-30D-A | 12 | 8.4 | 6.1 | 6.1 |
| 2 | GR3-22D-A | 8.5 | 11.9 | 3.5 | 3.5 |
| 3 | GR3-18D-A | 6.2 | 15.5 | 1.8 | 1.8 |
| 4 | GR3-11D-A | 4.4 | 20.6 | 1.1 | 1.1 |
특징:
1혁신적인 디자인: 나비 모양의 디자인은 다른 진동 주파수와 진폭에 적응 할 수있는 충분한 유연성을 유지하면서 격리기의 구조 강도를 향상시킵니다.
2효율적인 진동 격리: 기계 장비의 진동을 효과적으로 격리하고 흡수하여 건물 구조 또는 주변 장비에 대한 충격과 소음을 줄일 수 있습니다.
3내구성 및 신뢰성: 고품질의 재료와 첨단 제조 기술의 사용은 다양한 환경에서 내구성 및 장기 안정성을 보장합니다.
4설치 및 유지보수 용이: 모듈형 설계로 설치 과정이 빠르고 쉬우며 유지보수 작업은 비교적 쉬우며 운영 비용을 줄이는 데 도움이됩니다.
적용:
1사진 및 비디오 촬영
2항공조사 및 지도 제작
3항공 통신
