원래 장소:
중국
모델 번호:
GR5
요약:

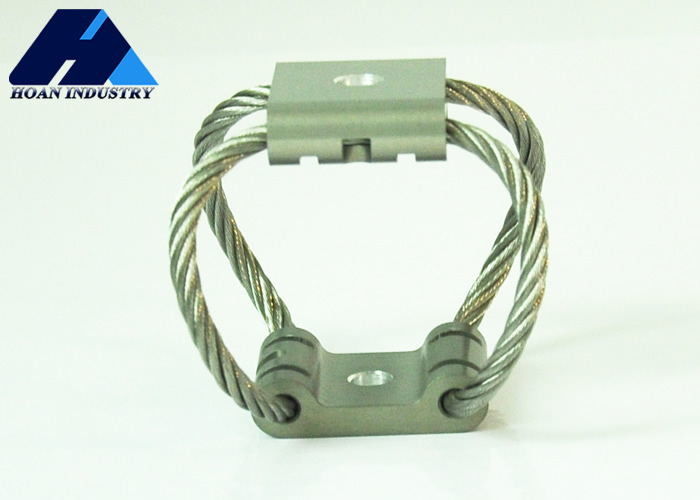

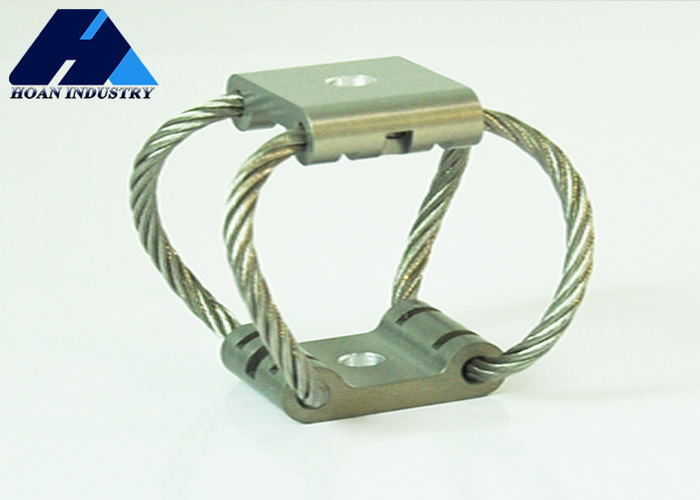

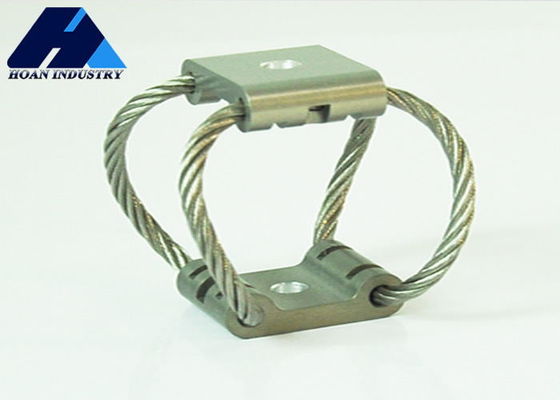

사전 제조된 진동 격리장치 (GR butterfly type) 는 다양한 기계 장비에 의한 진동 전송을 줄이기 위해 특별히 설계된 효율적인 진동 격리장치입니다.이 종류 의 격리 장치 는 독특한 나비 모양 으로서 이름 을 얻었다, 최적화된 진동 흡수 성능을 제공하기 위해 설계되었습니다.
장착 옵션
크기 파라미터:
| 제품 모델 | 높이 | 무게 | 단위 무게 | 장착 옵션 | 구멍을 통해 | 스라인 | C'sink |
| GR5-80D-A | 41 | 48 | 0.72 | A,B,C,D,E,S | ¥7 | M6×10 | 90 |
| GR5-38D-A | 53 | 54 | 0.77 | ||||
| GR5-27D-A | 60 | 59 | 0.81 | ||||
| GR5-16D-A | 76 | 67 | 0.90 |
수직 부하
| 곡선 번호 | 모델 | 최대 정적 부하 (N) | 최대 변형(mm) |
진동 경직성 KN/m) |
충격 경직성 (KN/m) |
| 1 | GR5-80D-A | 80 | 19.6 | 22 | 11 |
| 2 | GR5-38D-A | 38 | 28.7 | 11 | 4.4 |
| 3 | GR5-27D-A | 27 | 34.8 | 7.9 | 3.2 |
| 4 | GR5-16D-A | 16 | 49.3 | 4.4 | 1.4 |
45° 방향 부하:
| 곡선 번호 | 모델 | 최대 정적 부하(N) | 최대 변형(mm) | 진동 경직성(KN/m) | 충격 경직성(KN/m) |
| 1 | GR5-80D-A | 24 | 18.3 | 12 | 6.1 |
| 2 | GR5-38D-A | 13 | 28.4 | 5.3 | 2.3 |
| 3 | GR5-27D-A | 11 | 36.1 | 3.6 | 1.4 |
| 4 | GR5-16D-A | 6.7 | 53.8 | 1.9 | 0.7 |
측면 부하:
| 곡선 번호 | 모델 | 최대 정적 부하(N) | 최대 변형(mm) | 진동 경직성(KN/m0 | 진동 경직성(KN/m) |
| 1 | GR5-80D-A | 20 | 16.5 | 4.4 | 4.4 |
| 2 | GR5-38D-A | 13 | 25.7 | 2.1 | 2.1 |
| 3 | GR5-27D-A | 11 | 32.5 | 1.4 | 1.4 |
| 4 | GR5-16D-A | 6.7 | 48.5 | 0.7 | 0.7 |
