원래 장소:
중국
브랜드 이름:
Hoan
인증:
ISO9001:2015
모델 번호:
JGX-0240A-4A
JGX-0240 시리즈

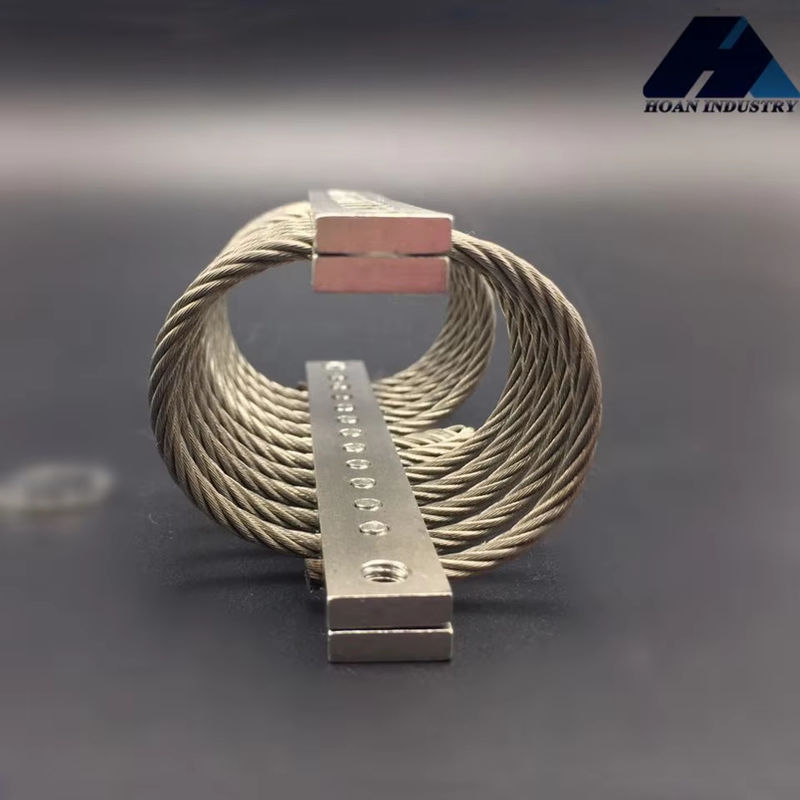

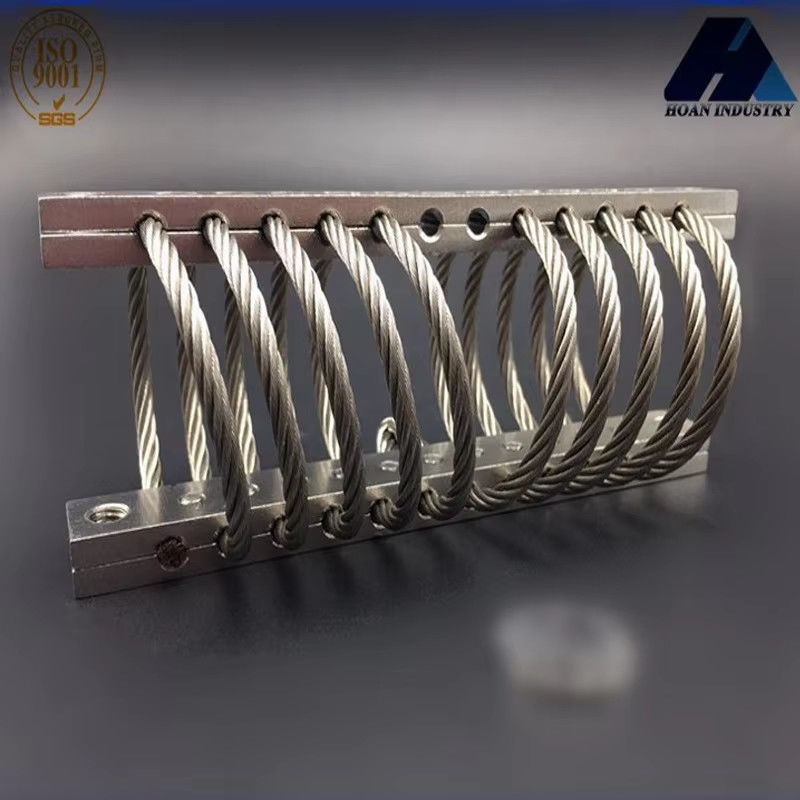

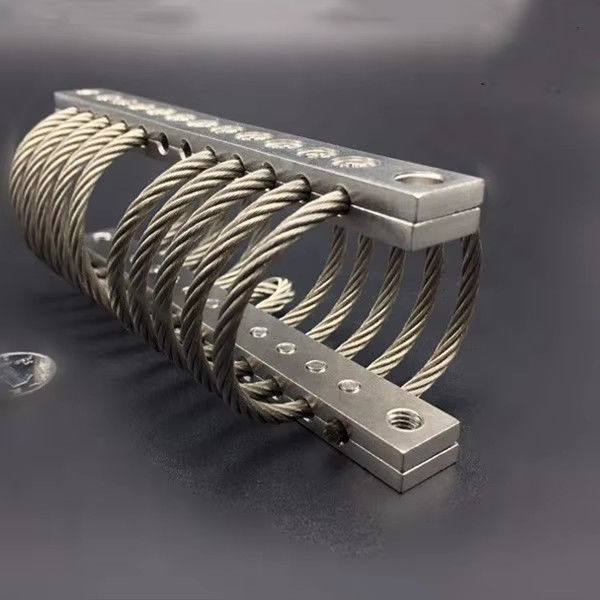

진동 및 충격 제어 분야에서, 시안 호안 마이크로 웨이브 회사, Ltd의 철 로프 진동 격리기, 그들의 군사 수준의 품질과 우수한 성능,고급 장비의 "보이지 않는 보호자"가 되었습니다.이 제품은 특수 스테인레스 스틸 철 로프로 정밀하게 부착되어 있습니다. 독특한 비선형 경직성 디자인을 통해 고주파 진동을 효과적으로 흡수하고 강한 충격을 완충할 수 있습니다.정밀 기계를 위한 전면적 보호항공우주 장비와 고급 산업 장비.
전통적인 고무 또는 스프링 진동 격리기와 비교하면, 호안 마이크로 웨이브의 철 로프 진동 격리기는 부식 저항, 노화 저항,그리고 강한 환경 적응력-60°C에서 200°C까지 극한 환경에서도 안정적으로 작동 할 수 있습니다. 모듈형 설계는 다방향 진동 격리를 지원하며 설치에 유연합니다.진동으로 인한 장비의 정확성 손실이나 수명 단축을 현저히 줄이는위성 운용량, 선박용 레이더 또는 의료 CT 스캐너의 경우, 호안 마이크로 웨이브의 진동 격리 솔루션은 고객에게 "침묵" 수준의 안전 보장을 줄 수 있습니다.
정적 부하 곡선
| 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
KS (충격) (KNm) |
| 1 | JGX-0240A-8.6A | 8.6 | 8.6 | 65 | 40 |
| 2 | JGX-0240A-7.7A | 7.7 | 10.7 | 51 | 30 |
| 3 | JGX-0240A-6.3A | 6.3 | 13.7 | 37 | 19 |
| 4 | JGX-0240A-4.5A | 4.5 | 17.8 | 23 | 11 |
| 5 | JGX-0240A-4A | 4.0 | 20.8 | 18 | 7.9 |
| 6 | JGX-0240A-3.6A | 3.6 | 22.9 | 16 | 7.0 |
| 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
KS (충격) (KNm) |
| 1 | JGX-0240A-8.6A | 6.3 | 12.7 | 38 | 20 |
| 2 | JGX-0240A-7.7A | 5.4 | 15.7 | 28 | 14 |
| 3 | JGX-0240A-6.3A | 4.5 | 18.8 | 21 | 9.6 |
| 4 | JGX-0240A-4.5A | 3.7 | 25.9 | 13 | 5.6 |
| 5 | JGX-0240A-4A | 3.2 | 27.9 | 11 | 4.4 |
| 6 | JGX-0240A-3.6A | 2.8 | 32.0 | 9.6 | 3.5 |
| 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
KS (충격) (KNm) |
| 1 | JGX-0240A-8.6A | 4.5 | 9.7 | 24 | 24 |
| 2 | JGX-0240A-7.7A | 4.1 | 11.7 | 18 | 18 |
| 3 | JGX-0240A-6.3A | 3.2 | 13.7 | 12 | 12 |
| 4 | JGX-0240A-4.5A | 2.8 | 18.8 | 7.0 | 7.0 |
| 5 | JGX-0240A-4A | 2.2 | 21.8 | 5.3 | 5.3 |
| 6 | JGX-0240A-3.6A | 1.8 | 23.9 | 4.4 | 4.4 |
차원 매개 변수 테이블
| 모델 |
높이 ((mm) ± 15 |
너비 (mm) |
무게 (약) (kg) |
장착 옵션 |
구멍을 통해 (mm) |
스라인 (mm) |
C'sink (°) |
| JGX-0240A-8.6A | 23 | 28 | 0.102 | B,D,E | Ø5.6±0.13 | M5×08 | 90 |
| JGX-0240A-7.7A | 25 | 30 | 0.119 | A,B,C,D,E,S | |||
| JGX-0240A-6.3A | 28 | 33 | 0.119 | ||||
| JGX-0240A-4.5A | 33 | 38 | 0.119 | ||||
| JGX-0240A-4A | 36 | 41 | 0.119 | ||||
| JGX-0240A-3.6A | 38 | 43 | 0.152 |
