Place of Origin:
China
브랜드 이름:
Hoan
인증:
ISO9001:2015
Model Number:
JGX-0320A-12A
JGX-0320 시리즈

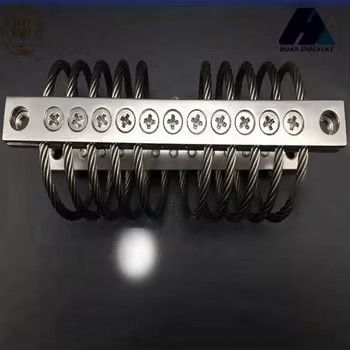

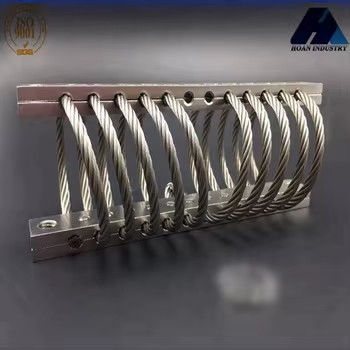

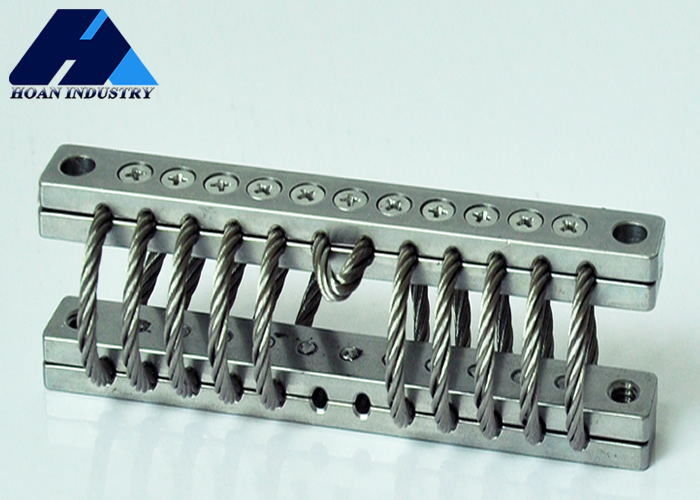

시안 호안 마이크로 웨이브 회사 와이어 로프 진동 격리기는 혁신적인 디자인으로 돋보인다.코어 와이어 로프 구조는 전통적인 스타일의 것이 아니라 반복된 시도를 통해 최적화 된 특별한 엮기 방법을 갖추고 있습니다이 융합은 진동 격리기가 모든 방향으로 진동 부하를 균등하게 견딜 수 있도록 해 주며, 진동 격리 효과의 포괄성을 크게 향상시킵니다.외모 디자인, 그것은 단순하고 컴팩트하며 너무 많은 공간을 차지하지 않으며 다양한 유형의 장비와 통합하기에 편리합니다. 동시에 다양한 사용자의 요구를 충족시키기 위해,회사는 다양한 사양과 모델로 제품을 출시했습니다., 사용자가 실제 장비의 진동 주파수 및 무게와 같은 매개 변수에 따라 적절한 진동 격리기를 정확하게 선택할 수 있습니다.이 진동 격리기는 또한 어느 정도의 적응력을 가지고 있습니다.장비의 작동 중에 진동 조건이 변함에 따라 자동으로 자신의 진압 계수를 조정하고 항상 최상의 진동 격리 상태를 유지할 수 있습니다.이 혁신적인 디자인 개념은 시안 호안 마이크로 웨이브 회사의 기술적인 선도적 위치를 완전히 반영합니다.., Ltd는 진동 격리 분야에서.
제품 크기 매개 변수
| 모델 |
높이 ((mm) ± 15 |
너비 ((mm) |
무게 (약) 1kg |
장착 옵션 |
구멍을 통해 (mm) |
스라인 (mm) |
C'sink ((°C) |
| JGX-0320A-12A | 43 | 51 | 0.285 |
A,B,C D,E,S |
Ø6.9±0.13 | M6x10 | 90 |
정적 부하 곡선
| - 아니 | 모델 |
최대 기울기 (mm) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-0320A-22A | 22 | 9.7 | 154 | 91 |
| 2 | JGX-0320A-20A | 20 | 11.7 | 124 | 68 |
| 3 | JGX-0320A-17A | 17 | 13.7 | 95 | 51 |
| 4 | JGX-0320A-16A | 16 | 16.8 | 78 | 39 |
| 5 | JGX-0320A-14.5A | 14.5 | 18.8 | 67 | 32 |
| 6 | JGX-0320A-13.5A | 13.5 | 21.8 | 57 | 25 |
| 7 | JGX-0320A-12A | 12 | 23.9 | 46 | 21 |
| - 아니 | 모델 |
최대 기울기 (mm) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-0320A-22A | 15.2 | 13.7 | 86 | 46 |
| 2 | JGX-0320A-20A | 14.1 | 17.3 | 70 | 35 |
| 3 | JGX-0320A-17A | 12.0 | 19.8 | 53 | 25 |
| 4 | JGX-0320A-16A | 11.3 | 23.9 | 44 | 20 |
| 5 | JGX-0320A-14.5A | 10.4 | 26.9 | 39 | 16 |
| 6 | JGX-0320A-13.5A | 9.6 | 31 | 32 | 12 |
| 7 | JGX-0320A-12A | 8.6 | 34 | 26 | 11 |
| - 아니 | 모델 |
최대 기울기 (mm) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-0320A-22A | 11.3 | 9.7 | 56 | 56 |
| 2 | JGX-0320A-20A | 10.0 | 11.7 | 43 | 43 |
| 3 | JGX-0320A-17A | 9.5 | 14.7 | 31 | 31 |
| 4 | JGX-0320A-16A | 8.7 | 17.8 | 25 | 25 |
| 5 | JGX-0320A-14.5A | 8.2 | 19.8 | 19 | 19 |
| 6 | JGX-0320A-13.5A | 7.2 | 22.9 | 16 | 16 |
| 7 | JGX-0320A-12A | 6.3 | 25.9 | 12 | 12 |
* 장착 바의 재료 *
스테인리스 스틸 또는 알루미늄을 선택할 수 있습니다
* 알루미늄 장착 바의 표면 처리 선택 *
화이트 애노딩: 알루미늄 표면을 그 자체보다 더 단단하게 만들기 위한 표면 처리. 흰색의 애노딩 알루미늄 장착 바의 색은 알루미늄 자체와 동일한 색을 유지합니다.그것은 알루미늄 장착 바의 정상적인 표면 처리입니다;
하드 애노딩: 알루미늄 장착 바를 흰색 애노딩 방식보다 훨씬 더 단단하게 만들기 위한 표면 처리.단단한 애노이드 알루미늄 장착 바의 색상은 흰색 애노이드 방식보다 더 어두운철사선 격리기를 사용하는 작업 조건의 복잡한 또는 특별한 요구 사항에 대한 특수 사용.
문의사항을 직접 저희에게 보내세요
