Place of Origin:
China
브랜드 이름:
Hoan
인증:
ISO9001:2015
Model Number:
JGX-0320A-13.5A
JGX-0320 시리즈

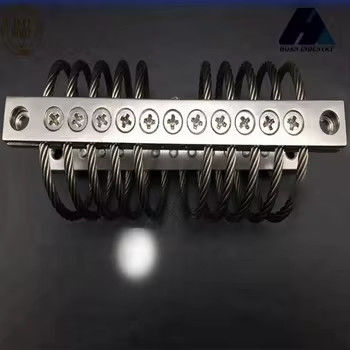

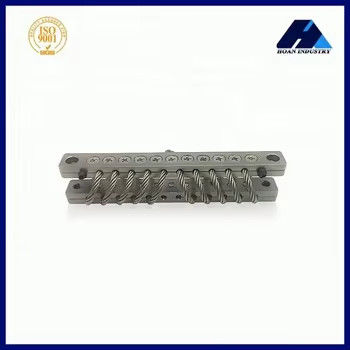

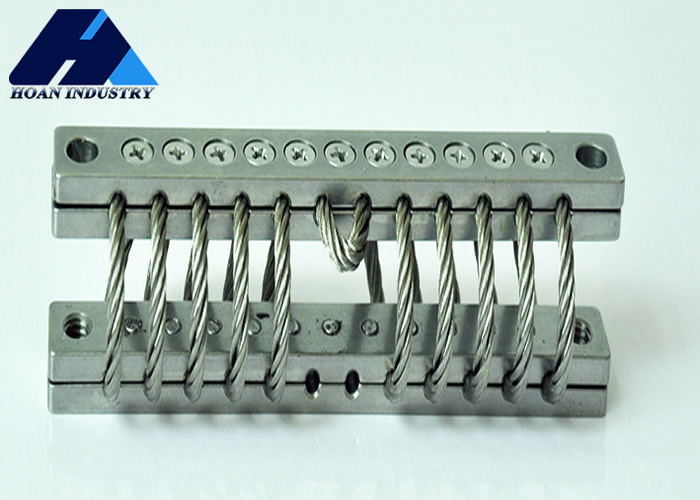

시안 호안 마이크로 웨이브 회사의 철사선 진동 격리기는 특별한 매력을 보여줍니다.그리고 이 디자인은 그것을 우수한 탄력 및 완화 특성을 부여복잡 한 진동 환경 에 직면 할 때, 그것은 빠르고 효과적으로 진동 에너지를 흡수하고 분산 할 수 있으며, 장비에 진동의 영향을 크게 줄일 수 있습니다.이 진동 격리기는 좋은 안정성을 가지고 있으며 작은 정밀 기기 및 큰 기계 장비에 대한 신뢰할 수있는 진동 격리 지원을 제공 할 수 있습니다또한, 재료는 신중하게 선택되고 가공되고 있으며, 강한 경화 저항성을 가지고 있습니다.그것은 여전히 안정적인 성능을 유지하고 서비스 수명을 연장 할 수 있습니다.설치의 관점에서, 그것의 디자인은 매우 사용자 친화적이며, 설치가 쉽고, 다른 사양의 다양한 장비에 적응 할 수 있습니다.전문적인 연구 개발 및 생산 프로세스에 의존, Xi'an Hoan 마이크로 웨이브 Co., Ltd.는 많은 산업에서 진동 문제를 해결하기 위해 철사선 진동 격리기를 이상적인 선택으로 만들었습니다.
제품 크기 매개 변수
| 모델 |
높이 ((mm) ± 15 |
너비 ((mm) |
무게 (약) 1kg |
장착 옵션 |
구멍을 통해 (mm) |
스라인 (mm) |
C'sink ((°C) |
| JGX-0320A-13.5A | 41 | 48 | 0.285 |
A,B,C D,E,S |
Ø6.9±0.13 | M6x10 | 90 |
정적 부하 곡선
| - 아니 | 모델 |
최대 기울기 (mm) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-0320A-22A | 22 | 9.7 | 154 | 91 |
| 2 | JGX-0320A-20A | 20 | 11.7 | 124 | 68 |
| 3 | JGX-0320A-17A | 17 | 13.7 | 95 | 51 |
| 4 | JGX-0320A-16A | 16 | 16.8 | 78 | 39 |
| 5 | JGX-0320A-14.5A | 14.5 | 18.8 | 67 | 32 |
| 6 | JGX-0320A-13.5A | 13.5 | 21.8 | 57 | 25 |
| 7 | JGX-0320A-12A | 12 | 23.9 | 46 | 21 |
| - 아니 | 모델 |
최대 기울기 (mm) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-0320A-22A | 15.2 | 13.7 | 86 | 46 |
| 2 | JGX-0320A-20A | 14.1 | 17.3 | 70 | 35 |
| 3 | JGX-0320A-17A | 12.0 | 19.8 | 53 | 25 |
| 4 | JGX-0320A-16A | 11.3 | 23.9 | 44 | 20 |
| 5 | JGX-0320A-14.5A | 10.4 | 26.9 | 39 | 16 |
| 6 | JGX-0320A-13.5A | 9.6 | 31 | 32 | 12 |
| 7 | JGX-0320A-12A | 8.6 | 34 | 26 | 11 |
| - 아니 | 모델 |
최대 기울기 (mm) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-0320A-22A | 11.3 | 9.7 | 56 | 56 |
| 2 | JGX-0320A-20A | 10.0 | 11.7 | 43 | 43 |
| 3 | JGX-0320A-17A | 9.5 | 14.7 | 31 | 31 |
| 4 | JGX-0320A-16A | 8.7 | 17.8 | 25 | 25 |
| 5 | JGX-0320A-14.5A | 8.2 | 19.8 | 19 | 19 |
| 6 | JGX-0320A-13.5A | 7.2 | 22.9 | 16 | 16 |
| 7 | JGX-0320A-12A | 6.3 | 25.9 | 12 | 12 |
* 시안호안의 진동 격리기의 독특한 특성 *
* 기저귀도 없고 늙지도 않습니다.
* 높은 내부 완화.
* 매우 넓은 온도 범위
* 가능한 다양한 장착장치
* 빠르고 경제적인 프로토타입 제작
* 매우 견고한 구조와 긴 수명.
* 우수한 충격 및 진동 단속.
* 화학물질, 바닷물, 오존, 자외선 등에 영향을 받지 않습니다.
