Place of Origin:
China
브랜드 이름:
Hoan
인증:
ISO9001:2015
Model Number:
JGX-0320A-14.5A
JGX-0320 시리즈
산업 현장에서, 시안 호안 마이크로 웨이브 Co., Ltd.의 철회로 진동 격리기는 광범위한 응용 프로그램을 가지고 있습니다.다양한 산업용 전력 기계는 작동 중에 강한 진동과 소음을 발생, 이는 장비의 사용 수명에 영향을 줄 뿐만 아니라 작업 환경에 방해를 줍니다.

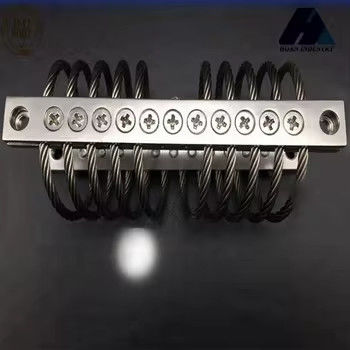

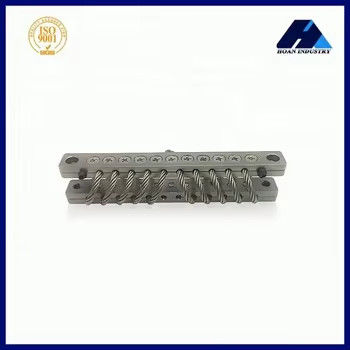

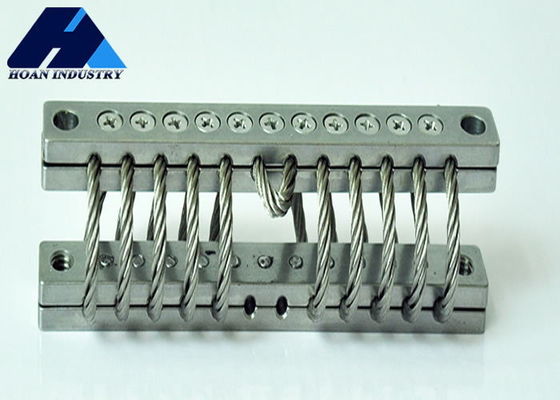

호안의 와이어 로프 진동 격리기는 산업용 전력 기계의 바닥 또는 연결 부위에 설치 될 수 있습니다.그들은 주변 구조에 기계적인 진동의 전송을 줄이고 소음 오염을 줄일 수 있습니다.동시에, 진동에 민감한 일부 산업용 기기 및 계측기에서는 측정 데이터의 정확성을 보장하기 위해 안정적인 작업 환경을 제공할 수 있습니다.이 진동 격리기는 부식 저항성 및 충격 저항성입니다.산업 생산의 가혹한 환경에 적응하여 산업 장비의 효율적이고 안정적인 작동을 보장합니다.
제품 크기 매개 변수
| 모델 |
높이 ((mm) ± 15 |
너비 ((mm) |
무게 (약) 1kg |
장착 옵션 |
구멍을 통해 (mm) |
스라인 (mm) |
C'sink ((°C) |
| JGX-0320A-14.5A | 38 | 46 | 0.247 |
A,B,C D,E,S |
Ø6.9±0.13 | M6x10 | 90 |
정적 부하 곡선
| - 아니 | 모델 |
최대 기울기 (mm) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-0320A-22A | 22 | 9.7 | 154 | 91 |
| 2 | JGX-0320A-20A | 20 | 11.7 | 124 | 68 |
| 3 | JGX-0320A-17A | 17 | 13.7 | 95 | 51 |
| 4 | JGX-0320A-16A | 16 | 16.8 | 78 | 39 |
| 5 | JGX-0320A-14.5A | 14.5 | 18.8 | 67 | 32 |
| 6 | JGX-0320A-13.5A | 13.5 | 21.8 | 57 | 25 |
| 7 | JGX-0320A-12A | 12 | 23.9 | 46 | 21 |
| - 아니 | 모델 |
최대 기울기 (mm) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-0320A-22A | 15.2 | 13.7 | 86 | 46 |
| 2 | JGX-0320A-20A | 14.1 | 17.3 | 70 | 35 |
| 3 | JGX-0320A-17A | 12.0 | 19.8 | 53 | 25 |
| 4 | JGX-0320A-16A | 11.3 | 23.9 | 44 | 20 |
| 5 | JGX-0320A-14.5A | 10.4 | 26.9 | 39 | 16 |
| 6 | JGX-0320A-13.5A | 9.6 | 31 | 32 | 12 |
| 7 | JGX-0320A-12A | 8.6 | 34 | 26 | 11 |
| - 아니 | 모델 |
최대 기울기 (mm) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-0320A-22A | 11.3 | 9.7 | 56 | 56 |
| 2 | JGX-0320A-20A | 10.0 | 11.7 | 43 | 43 |
| 3 | JGX-0320A-17A | 9.5 | 14.7 | 31 | 31 |
| 4 | JGX-0320A-16A | 8.7 | 17.8 | 25 | 25 |
| 5 | JGX-0320A-14.5A | 8.2 | 19.8 | 19 | 19 |
| 6 | JGX-0320A-13.5A | 7.2 | 22.9 | 16 | 16 |
| 7 | JGX-0320A-12A | 6.3 | 25.9 | 12 | 12 |
* 장착 바의 재료 *
스테인리스 스틸 또는 알루미늄을 선택할 수 있습니다
* 알루미늄 장착 바의 표면 처리 선택 *
화이트 애노딩: 알루미늄 표면을 그 자체보다 더 단단하게 만들기 위한 표면 처리. 흰색의 애노딩 알루미늄 장착 바의 색은 알루미늄 자체와 동일한 색을 유지합니다.그것은 알루미늄 장착 바의 정상적인 표면 처리입니다;
하드 애노딩: 알루미늄 장착 바를 흰색 애노딩 방식보다 훨씬 더 단단하게 만들기 위한 표면 처리.단단한 애노이드 알루미늄 장착 바의 색상은 흰색 애노이드 방식보다 더 어두운철사선 격리기를 사용하는 작업 조건의 복잡한 또는 특별한 요구 사항에 대한 특수 사용.
