Place of Origin:
China
브랜드 이름:
Hoan
인증:
ISO9001:2015
Model Number:
JGX-0320A-16A
JGX-0320 시리즈

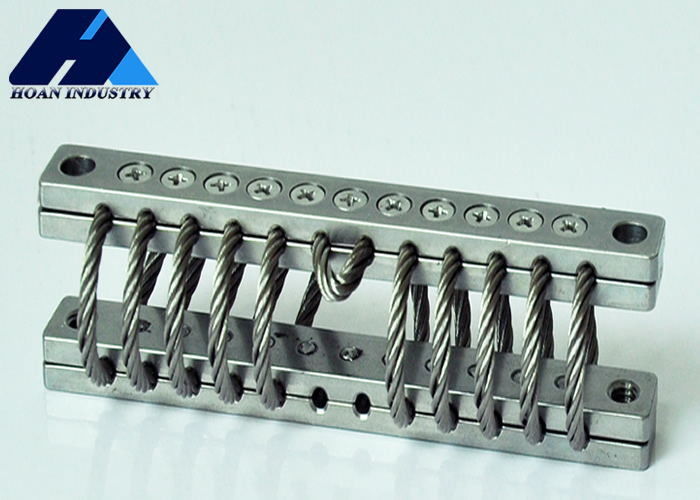

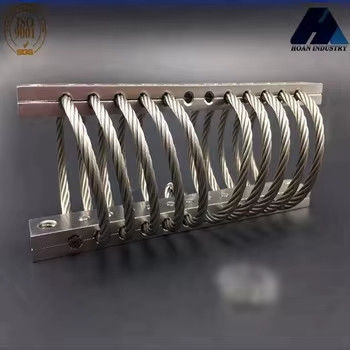

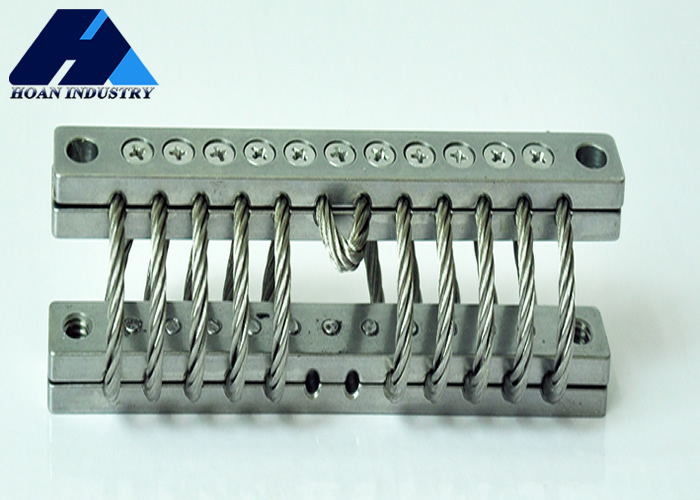

내비게이션 시스템의 정확성은 매우 중요하며, 시안 호안 마이크로 웨이브 회사 (Xi'an Hoan Microwave Co., Ltd.) 의 와이어 로프 진동 격리기는 안정성을 향상시키는 강력한 보조자입니다.위성 탐사 및 발사 시스템, 심지어 가장 작은 진동은 신호 전송과 위치 정확성에 영향을 줄 수 있습니다.
자신의 비선형 특성에 의존하여, 호안의 철사선 진동 격리기는 항법 시스템에 복잡한 외부 진동의 영향을 효과적으로 약화 할 수 있습니다.시스템이 충격에 시달리면, 진동 격리기는 철선 사이의 마찰, 진압 및 미끄러짐을 통해 많은 양의 충격 에너지를 흡수 할 수 있습니다.충돌로 인해 장비가 손상되는 것을 방지합니다.높은 온도와 낮은 온도에 저항하는 성능은 항법 시스템의 장비가 극단적인 기상 조건에서도 정상적으로 작동 할 수 있도록 보장합니다.항법 시스템의 안전 보호 및 정확한 위치 확보를 보장합니다., 사용자들이 어디에 있든 신뢰할 수 있는 항법 안내를 얻을 수 있도록 합니다.
제품 크기 매개 변수
| 모델 |
높이 ((mm) ± 15 |
너비 ((mm) |
무게 (약) 1kg |
장착 옵션 |
구멍을 통해 (mm) |
스라인 (mm) |
C'sink ((°C) |
| JGX-0320A-16A | 36 | 43 | 0.247 |
A,B,C E,D,S |
Ø6.9±0.13 | M6x10 | 90 |
정적 부하 곡선
| - 아니 | 모델 |
최대 기울기 (mm) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-0320A-22A | 22 | 9.7 | 154 | 91 |
| 2 | JGX-0320A-20A | 20 | 11.7 | 124 | 68 |
| 3 | JGX-0320A-17A | 17 | 13.7 | 95 | 51 |
| 4 | JGX-0320A-16A | 16 | 16.8 | 78 | 39 |
| 5 | JGX-0320A-14.5A | 14.5 | 18.8 | 67 | 32 |
| 6 | JGX-0320A-13.5A | 13.5 | 21.8 | 57 | 25 |
| 7 | JGX-0320A-12A | 12 | 23.9 | 46 | 21 |
| - 아니 | 모델 |
최대 기울기 (mm) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-0320A-22A | 15.2 | 13.7 | 86 | 46 |
| 2 | JGX-0320A-20A | 14.1 | 17.3 | 70 | 35 |
| 3 | JGX-0320A-17A | 12.0 | 19.8 | 53 | 25 |
| 4 | JGX-0320A-16A | 11.3 | 23.9 | 44 | 20 |
| 5 | JGX-0320A-14.5A | 10.4 | 26.9 | 39 | 16 |
| 6 | JGX-0320A-13.5A | 9.6 | 31 | 32 | 12 |
| 7 | JGX-0320A-12A | 8.6 | 34 | 26 | 11 |
| - 아니 | 모델 |
최대 기울기 (mm) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-0320A-22A | 11.3 | 9.7 | 56 | 56 |
| 2 | JGX-0320A-20A | 10.0 | 11.7 | 43 | 43 |
| 3 | JGX-0320A-17A | 9.5 | 14.7 | 31 | 31 |
| 4 | JGX-0320A-16A | 8.7 | 17.8 | 25 | 25 |
| 5 | JGX-0320A-14.5A | 8.2 | 19.8 | 19 | 19 |
| 6 | JGX-0320A-13.5A | 7.2 | 22.9 | 16 | 16 |
| 7 | JGX-0320A-12A | 6.3 | 25.9 | 12 | 12 |
* 시안호안의 진동 격리기의 독특한 특성 *
* 기저귀도 없고 늙지도 않습니다.
* 높은 내부 완화.
* 매우 넓은 온도 범위
* 가능한 다양한 장착장치
* 빠르고 경제적인 프로토타입 제작
* 매우 견고한 구조와 긴 수명.
* 우수한 충격 및 진동 단속.
* 화학물질, 바닷물, 오존, 자외선 등에 영향을 받지 않습니다.
