원래 장소:
중국
브랜드 이름:
Hoan
인증:
ISO9001:2015
Model Number:
JGX-0320A-20A
JGX-0320 시리즈

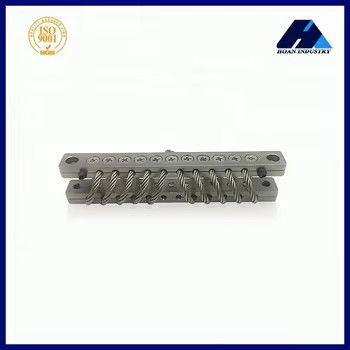

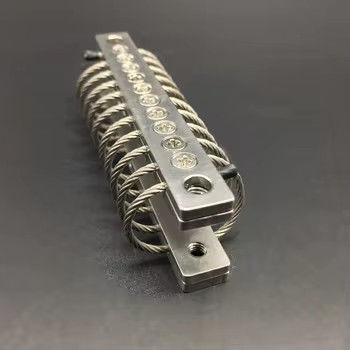

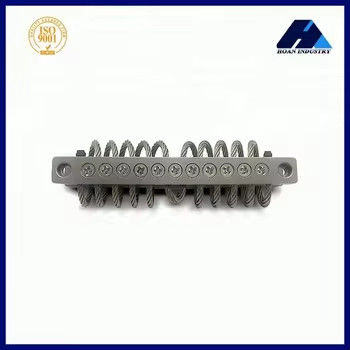

시안 호안 마이크로 웨이브 회사 는 진동 격리기 분야에서 깊은 성과를 거두었으며, 그 회사 에서 생산 한 철사 로프 진동 격리기 는 독특한 장점 을 가지고 있다.이러한 종류의 진동 격리기는 탄력적인 요소로 특정 방향으로 철 실의 여러 가닥을 와일링으로 형성 된 철 로프를 사용합니다., 두 개의 금속 판 사이에 고정 된 나선 모양으로 만들어집니다. 그것은 비선형 특성과 건조 마찰 amorphism를 가지고 있으며, 에너지 소모는 마찰, 추출,그리고 철선 사이의 미끄러짐.
호안의 와이어 로프 진동 격리기의 딱딱함과 완압은 와이어 로프의 지름, 나선 수, 회전 수, 와일링 방법과 같은 요인에 의해 영향을 받는다.복잡한 환경에서, 높은 온도와 낮은 온도, 화학 오염 등, 그것은 여전히 안정적인 성능을 유지할 수 있습니다, 장비에 대한 신뢰할 수있는 진동 격리 및 버퍼링을 제공합니다.군사 전자 장비 및 항공 통신과 같은 많은 분야에서 널리 사용됩니다.다양한 산업의 장비가 안정적으로 작동하도록 도와줍니다.
제품 크기 매개 변수
| 모델 |
높이 ((mm) ± 15 |
너비 ((mm) |
무게 (약) 1kg |
장착 옵션 |
구멍을 통해 (mm) |
스라인 (mm) |
C'sink ((°C) |
| JGX-0320A-20A | 30 | 38 | 0.228 | B,D,E | Ø6.9±0.13 | M6x10 | 90 |
정적 부하 곡선
| - 아니 | 모델 |
최대 기울기 (mm) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-0320A-22A | 22 | 9.7 | 154 | 91 |
| 2 | JGX-0320A-20A | 20 | 11.7 | 124 | 68 |
| 3 | JGX-0320A-17A | 17 | 13.7 | 95 | 51 |
| 4 | JGX-0320A-16A | 16 | 16.8 | 78 | 39 |
| 5 | JGX-0320A-14.5A | 14.5 | 18.8 | 67 | 32 |
| 6 | JGX-0320A-13.5A | 13.5 | 21.8 | 57 | 25 |
| 7 | JGX-0320A-12A | 12 | 23.9 | 46 | 21 |
| - 아니 | 모델 |
최대 기울기 (mm) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-0320A-22A | 15.2 | 13.7 | 86 | 46 |
| 2 | JGX-0320A-20A | 14.1 | 17.3 | 70 | 35 |
| 3 | JGX-0320A-17A | 12.0 | 19.8 | 53 | 25 |
| 4 | JGX-0320A-16A | 11.3 | 23.9 | 44 | 20 |
| 5 | JGX-0320A-14.5A | 10.4 | 26.9 | 39 | 16 |
| 6 | JGX-0320A-13.5A | 9.6 | 31 | 32 | 12 |
| 7 | JGX-0320A-12A | 8.6 | 34 | 26 | 11 |
| - 아니 | 모델 |
최대 기울기 (mm) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-0320A-22A | 11.3 | 9.7 | 56 | 56 |
| 2 | JGX-0320A-20A | 10.0 | 11.7 | 43 | 43 |
| 3 | JGX-0320A-17A | 9.5 | 14.7 | 31 | 31 |
| 4 | JGX-0320A-16A | 8.7 | 17.8 | 25 | 25 |
| 5 | JGX-0320A-14.5A | 8.2 | 19.8 | 19 | 19 |
| 6 | JGX-0320A-13.5A | 7.2 | 22.9 | 16 | 16 |
| 7 | JGX-0320A-12A | 6.3 | 25.9 | 12 | 12 |
* 시안호안의 진동 격리기의 독특한 특성 *
* 기저귀도 없고 늙지도 않습니다.
* 높은 내부 완화.
* 매우 넓은 온도 범위
* 가능한 다양한 장착장치
* 빠르고 경제적인 프로토타입 제작
* 매우 견고한 구조와 긴 수명.
* 우수한 충격 및 진동 단속.
* 화학물질, 바닷물, 오존, 자외선 등에 영향을 받지 않습니다.
