원래 장소:
중국
브랜드 이름:
Hoan
인증:
ISO9001:2015
Model Number:
JGX-0320A-22A

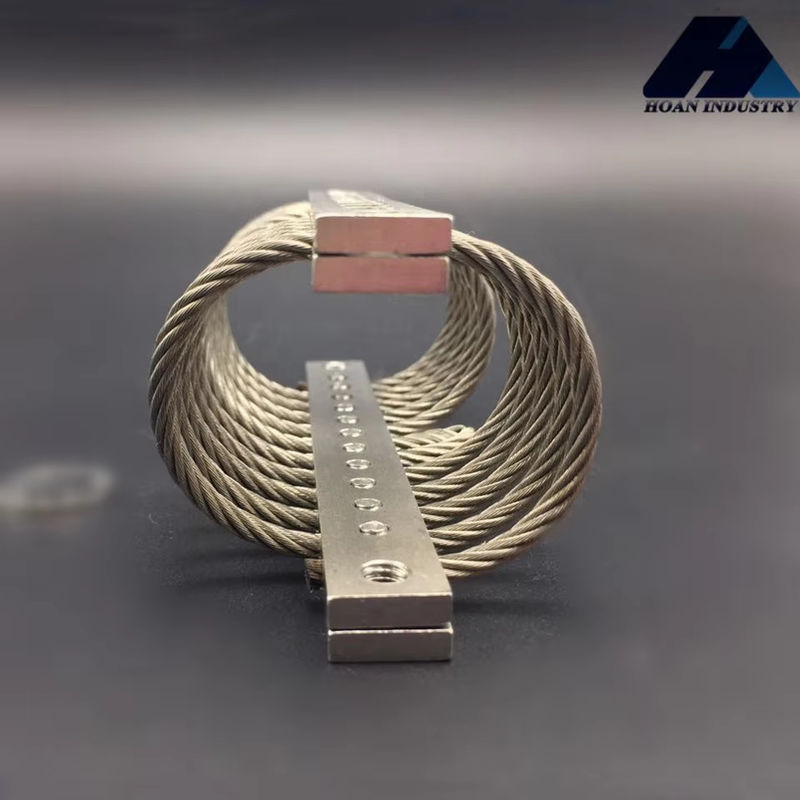

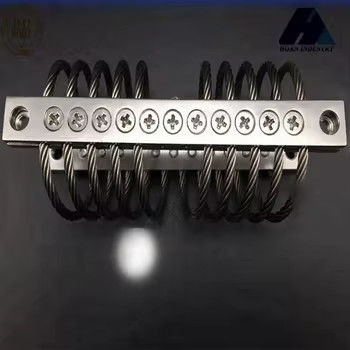

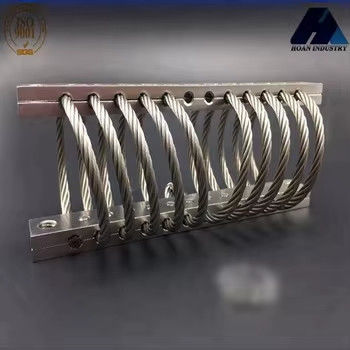

JGX-0320 시리즈
이 일련의 진동 격리기는 환경 적응력이 뛰어나다. -40°C에서 +120°C의 온도 범위 내에서 안정적인 성능을 유지합니다.소금 스프레이와 기름 얼룩에 저항합니다., 야외 및 산업용 시나리오에 적합합니다. 금속 피로가없는 특성은 장기간 사용 후에도 탄력을 유지할 수 있음을 보장합니다.그리고 그것은 윤활이나 유지 보수가 필요하지 않습니다고무 진동 격리기와 비교하면 JGX-0320의 사용 수명은 3배 이상 길고, 특히 고주파 진동 환경에 적합합니다.시안 호안 마이크로 웨이브는 엄격한 피로 테스트 (100만 회 이상) 와 부하 실험을 통해 제품이 극한 조건에서도 안정적으로 작동 할 수 있도록 보장했습니다..
제품 크기 매개 변수
| 모델 |
높이 ((mm) ± 15 |
너비 ((mm) |
무게 (약) 1kg |
장착 옵션 |
구멍을 통해 (mm) |
스라인 (mm) |
C'sink ((°C) |
| JGX-0320A-22A | 28 | 36 | 0.228 | B,D,E | Ø6.9±0.13 | M6x10 | 90 |
정적 부하 곡선
| - 아니 | 모델 |
최대 기울기 (mm) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-0320A-22A | 22 | 9.7 | 154 | 91 |
| 2 | JGX-0320A-20A | 20 | 11.7 | 124 | 68 |
| 3 | JGX-0320A-17A | 17 | 13.7 | 95 | 51 |
| 4 | JGX-0320A-16A | 16 | 16.8 | 78 | 39 |
| 5 | JGX-0320A-14.5A | 14.5 | 18.8 | 67 | 32 |
| 6 | JGX-0320A-13.5A | 13.5 | 21.8 | 57 | 25 |
| 7 | JGX-0320A-12A | 12 | 23.9 | 46 | 21 |
| - 아니 | 모델 |
최대 기울기 (mm) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-0320A-22A | 15.2 | 13.7 | 86 | 46 |
| 2 | JGX-0320A-20A | 14.1 | 17.3 | 70 | 35 |
| 3 | JGX-0320A-17A | 12.0 | 19.8 | 53 | 25 |
| 4 | JGX-0320A-16A | 11.3 | 23.9 | 44 | 20 |
| 5 | JGX-0320A-14.5A | 10.4 | 26.9 | 39 | 16 |
| 6 | JGX-0320A-13.5A | 9.6 | 31 | 32 | 12 |
| 7 | JGX-0320A-12A | 8.6 | 34 | 26 | 11 |
| - 아니 | 모델 |
최대 기울기 (mm) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-0320A-22A | 11.3 | 9.7 | 56 | 56 |
| 2 | JGX-0320A-20A | 10.0 | 11.7 | 43 | 43 |
| 3 | JGX-0320A-17A | 9.5 | 14.7 | 31 | 31 |
| 4 | JGX-0320A-16A | 8.7 | 17.8 | 25 | 25 |
| 5 | JGX-0320A-14.5A | 8.2 | 19.8 | 19 | 19 |
| 6 | JGX-0320A-13.5A | 7.2 | 22.9 | 16 | 16 |
| 7 | JGX-0320A-12A | 6.3 | 25.9 | 12 | 12 |
* 장착 바의 재료 *
스테인리스 스틸 또는 알루미늄을 선택할 수 있습니다
* 알루미늄 장착 바의 표면 처리 선택 *
화이트 애노딩: 알루미늄 표면을 그 자체보다 더 단단하게 만들기 위한 표면 처리. 흰색의 애노딩 알루미늄 장착 바의 색은 알루미늄 자체와 동일한 색을 유지합니다.그것은 알루미늄 장착 바의 정상적인 표면 처리입니다;
하드 애노딩: 알루미늄 장착 바를 흰색 애노딩 방식보다 훨씬 더 단단하게 만들기 위한 표면 처리.단단한 애노이드 알루미늄 장착 바의 색상은 흰색 애노이드 방식보다 더 어두운철사선 격리기를 사용하는 작업 조건의 복잡한 또는 특별한 요구 사항에 대한 특수 사용.
