원래 장소:
중국
브랜드 이름:
Hoan
모델 번호:
JXG-0400

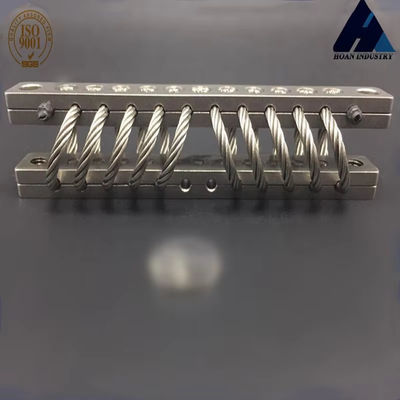

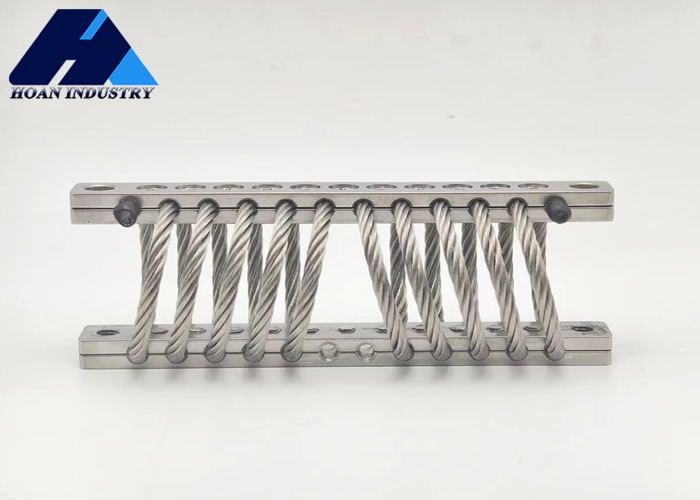

JGX-0400 시리즈
아직도 장비 의 진동 과 충격 에 의한 간섭 에 대해 걱정 하고 있습니까? JGX-0400 시리즈 와이어 로프 격리 장치 는 기발 한 구조적 디자인 을 갖추고 있습니다.
이 격리기는 17.5~37kg의 정적 부하를 견딜 수 있고 매우 광범위한 응용 범위를 가지고 있습니다.또는 선박에 장착된 전자 및 기계 장비, 또는 미사일과 위성의 핵심 시스템에서는, 그것은 예외적으로 잘 수행 할 수 있습니다.그리고 높은 온도와 낮은 온도 저항, 그것은 어려운 환경에서도 안정적으로 작동 할 수 있습니다, 장비에 대한 단단한 방패로 봉사합니다.
작동 원리에 따르면, 큰 규모의 흥분과 충격에 노출되면, 철사 줄 줄 사이에 마찰이 발생합니다.진동과 충격의 강도를 줄이기 위해 에너지를 분산진동 진폭이 작을 때, 와이어 로프 스트랜드는 단단히 서로 굽혀있어 안정성을 유지하기 위해 우수한 선형 탄력을 나타냅니다.이 특징은 복잡한 진동 및 충격 상황을 효과적으로 처리 할 수 있습니다JGX - 0400 시리즈의 철사 로프 격리기를 선택하는 것은 장비의 안전하고 효율적인 작동에 투자하는 것을 의미합니다.진동으로 인한 걱정에서 당신을 해방시키는.
장착 옵션
크기 파라미터:
| 모델 | H3±330 | WW | 단위 무게 | 장착 옵션 | 구멍을 통해(mm) | 스라인(mm) | C'sink(°) |
| JGX-0400D-37A | 30 | 41 | 0.24 | B,D,E | 6.9±0.13 | M6×10 | 90 |
| JGX-0400D-31.5A | 33 | 43 | 0.24 | A,B,C,D,E,S | |||
| JGX-0400D-26A | 38 | 48 | 0.256 | ||||
| JGX-0400D-22A | 46 | 53 | 0.272 | ||||
| JGX-0400D-17.5A | 53 | 64 | 0.288 |
기술 데이터 시트:
수직 부하
| 곡선 번호 | 모델 | 최대 정적 부하 (N) | 최대 변형(mm) |
진동 경직성 KN/m) |
충격 경직성 (KN/m) |
| 1 | JGX-0400D-37A | 37.0 | 12.7 | 222 | 117 |
| 2 | JGX-0400D-31.5A | 31.5 | 14.7 | 170 | 88 |
| 3 | JGX-0400D-26A | 26.0 | 19.8 | 116 | 54 |
| 4 | JGX-0400D-22A | 22.0 | 24.9 | 84 | 37 |
| 5 | JGX-0400D-17.5A | 17.5 | 32.0 | 58 | 23 |
45° 방향 부하:
|
곡선 번호 |
모델 | 최대 정적 부하(N) | 최대 변형(mm) | 진동 경직성(KN/m) | 충격 경직성(KN/m) |
| 1 | JGX-0400D-37A | 25.9 | 17.8 | 123 | 60 |
| 2 | JGX-0400D-31.5A | 22.2 | 21.8 | 96 | 42 |
| 3 | JGX-0400D-26A | 18.6 | 27.9 | 66 | 28 |
| 4 | JGX-0400D-22A | 15.4 | 35.6 | 48 | 18 |
| 5 | JGX-0400D-17.5A | 11.7 | 44.7 | 31 | 11 |
측면 부하:
| 곡선 번호 | 모델 | 최대 정적 부하(N) | 최대 정적 부하(N) | 진동 경직성(KN/m) | 충격 경직성(KN/m) |
| 1 | JGX-0400D-37A | 18.2 | 12.7 | 73 | 73 |
| 2 | JGX-0400D-31.5A | 15.9 | 15.7 | 53 | 53 |
| 3 | JGX-0400D-26A | 13.6 | 20.8 | 33 | 33 |
| 4 | JGX-0400D-22A | 11.3 | 25.9 | 23 | 23 |
| 5 | JGX-0400D-17.5A | 4.1 | 33.5 | 7.9 | 7.9 |
