Place of Origin:
China
브랜드 이름:
Hoan
인증:
ISO9001:2015
Model Number:
JGX-0480A-72A

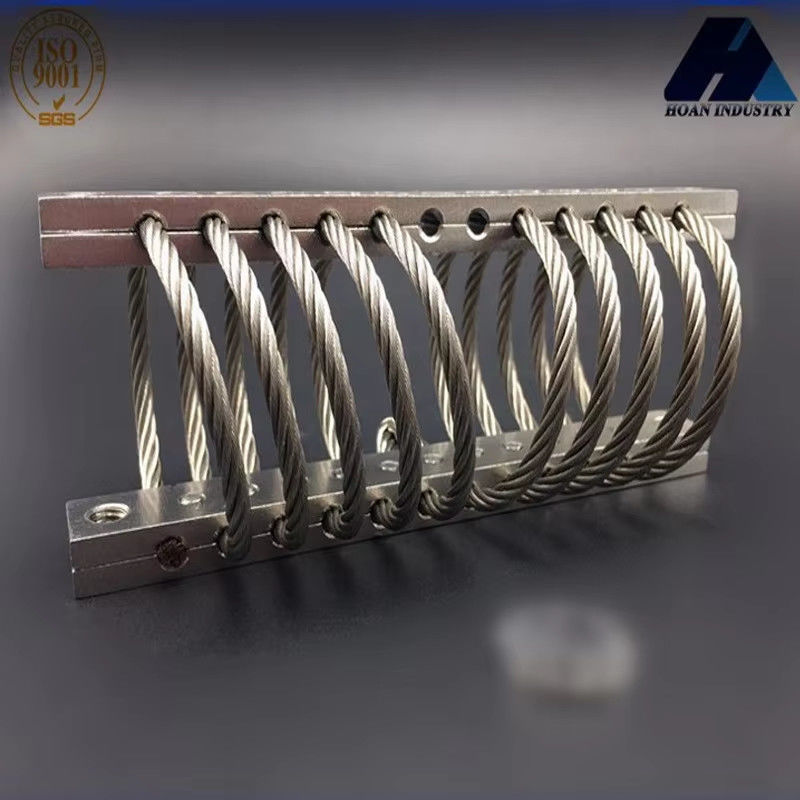

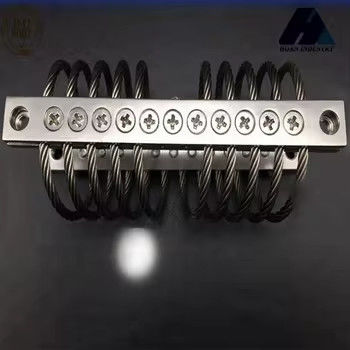

시안 호안 마이크로 웨이브 Co., Ltd의 JGX-0480 시리즈 철선 로프 진동 격리기는 정밀 기기, 통신 장비 및 고 정밀 기계 시스템에 특별히 설계되었습니다.그들은 효과적으로 외부 진동과 충격을 격리 할 수 있습니다, 장비 작동의 안정성과 신뢰성을 보장합니다. 제품은 우수한 탄력성 및 완화 특성을 가진 다층 스테인레스 스틸 와이어 로프 윙 구조를 채택합니다.그리고 진동 격리 효율은 90%가 넘습니다., 5Hz에서 500Hz까지의 넓은 주파수 진동 시나리오에 적합합니다. 그것의 핵심 장점은 높은 부하 운반 능력과 긴 수명 설계에 있습니다.진동 격리 장치의 단일 세트의 정적 부하는 50kg-200kg에 도달 할 수 있습니다., 그리고 동적 부하 적응력은 매우 강하며 레이더, 위성 안테나, 의료 장비 및 기타 분야의 엄격한 요구 사항을 충족합니다.
JGX-0480 시리즈는 수평, 수직 및 여러 방향으로 진동 에너지를 흡수 할 수있는 전방향 진동 격리 디자인을 채택합니다.공명으로 인한 장비의 성능 저하를 줄이는제품 껍질은 부식 내성 알루미늄 합금으로 만들어졌으며 표면은 -50 °C에서 +120 °C까지 극한 환경에 적응하여 소금화되어 있습니다. 보호 수준은 IP65입니다.습도와 소금 스프레이와 같은 혹독한 조건에서 장기적으로 안정적인 작업을 보장합니다..
장착 옵션
크기 파라미터:
| 모델 | H3±330 | WW | 단위 무게 | 장착 옵션 |
구멍을 통해 (mm) |
스라인(mm) | C'sink(°) |
| JGX-0480A-75A | 30 | 36 | 0.304 | D | 6.9±0.13 | M6×10 | 90 |
| JGX-0480A-72A | 33 | 38 | 0.32 | ||||
| JGX-0480A-61A | 36 | 41 | 0.336 | B,D,E | |||
| JGX-0480A-59A | 38 | 43 | 0.336 | A,B,C,D,E,S | |||
| JGX-0480A-52A | 41 | 46 | 0.352 | ||||
| JGX-0480A-50A | 43 | 48 | 0.4 | ||||
| JGX-0480A-37A | 51 | 58 | 0.416 | ||||
| JGX-0480A-24A | 54 | 75 | 0.432 | ||||
| JGX-0480A-18A | 62 | 88 | 0.448 | ||||
| JGX-0480A-12A | 81 | 107 | 0.464 |
기술 데이터 시트:
수직 부하
| - 아니 | 모델 | 최대 정적 부하 (N) | 최대 변형(mm) |
진동 경직성 (KN/m) |
충격 경직성 (KN/m) |
| 1 | JGX-0480A-75A | 75 | 8.6 | 578 | 363 |
| 2 | JGX-0480A-72A | 72 | 11.7 | 455 | 252 |
| 3 | JGX-0480A-61A | 61 | 13.7 | 347 | 189 |
| 4 | JGX-0480A-59A | 59 | 15.7 | 301 | 152 |
| 5 | JGX-0480A-52A | 52 | 18.8 | 244 | 117 |
| 6 | JGX-0480A-50A | 50 | 20.8 | 212 | 96 |
| 7 | JGX-0480A-37A | 37 | 26.9 | 136 | 58 |
| 8 | JGX-0480A-24A | 24 | 29.5 | 82 | 33 |
| 9 | JGX-0480A-18A | 18 | 36.6 | 54 | 21 |
| 10 | JGX-0480A-12A | 12 | 52.8 | 29 | 10 |
45° 방향 부하:
| - 아니 | 모델 | 최대 정적 부하(N) | 최대 변형(mm) | 진동 경직성(KN/m) | 충격 경직성(KN/m) |
| 1 | JGX-0480A-75A | 54.5 | 12.7 | 341 | 179 |
| 2 | JGX-0480A-72A | 52.2 | 16.8 | 258 | 126 |
| 3 | JGX-0480A-61A | 44.1 | 19.8 | 197 | 93 |
| 4 | JGX-0480A-59A | 41.7 | 22.9 | 172 | 75 |
| 5 | JGX-0480A-52A | 38.1 | 26.9 | 141 | 58 |
| 6 | JGX-0480A-50A | 35.7 | 29 | 123 | 49 |
| 7 | JGX-0480A-37A | 26.5 | 38.1 | 77 | 28 |
| 8 | JGX-0480A-24A | 18.1 | 41.7 | 49 | 18 |
| 9 | JGX-0480A-18A | 13.9 | 51.3 | 33 | 11 |
| 10 | JGX-0480A-12A | 9.3 | 74.7 | 18 | 5.3 |
측면 부하:
| - 아니 | 모델 | 최대 정적 부하(N) | 최대 정적 부하(N) | 진동 경직성(KN/m) | 충격 경직성(KN/m) |
| 1 | JGX-0480A-75A | 36.3 | 8.6 | 224 | 224 |
| 2 | JGX-0480A-72A | 36.3 | 11.7 | 156 | 156 |
| 3 | JGX-0480A-61A | 34.1 | 14.7 | 112 | 112 |
| 4 | JGX-0480A-59A | 31.7 | 16.8 | 93 | 93 |
| 5 | JGX-0480A-52A | 29.5 | 19.8 | 70 | 70 |
| 6 | JGX-0480A-50A | 27.2 | 21.8 | 60 | 60 |
| 7 | JGX-0480A-37A | 20.4 | 27.9 | 35 | 35 |
| 8 | JGX-0480A-24A | 5.9 | 31.0 | 11 | 11 |
| 9 | JGX-0480A-18A | 4.1 | 38.1 | 5.3 | 5.3 |
| 10 | JGX-0480A-12A | 2.2 | 55.9 | 2.3 | 2.3 |
* 장착 바의 재료 *
스테인리스 스틸 또는 알루미늄을 선택할 수 있습니다
* 알루미늄 장착 바의 표면 처리 선택 *
화이트 애노딩: 알루미늄 표면을 그 자체보다 더 단단하게 만들기 위한 표면 처리. 흰색의 애노딩 알루미늄 장착 바의 색은 알루미늄 자체와 동일한 색을 유지합니다.그것은 알루미늄 장착 바의 정상적인 표면 처리입니다
하드 애노딩: 알루미늄 장착 바를 흰색 애노딩 방식보다 훨씬 더 단단하게 만들기 위한 표면 처리.단단한 애노이드 알루미늄 장착 바의 색상은 흰색 애노이드 방식보다 더 어두운철사선 격리기를 사용하는 작업 조건의 복잡한 또는 특별한 요구 사항에 대한 특수 사용.
