Place of Origin:
China
브랜드 이름:
Hoan
인증:
ISO9001:2015
Model Number:
JGX-0480A-59A

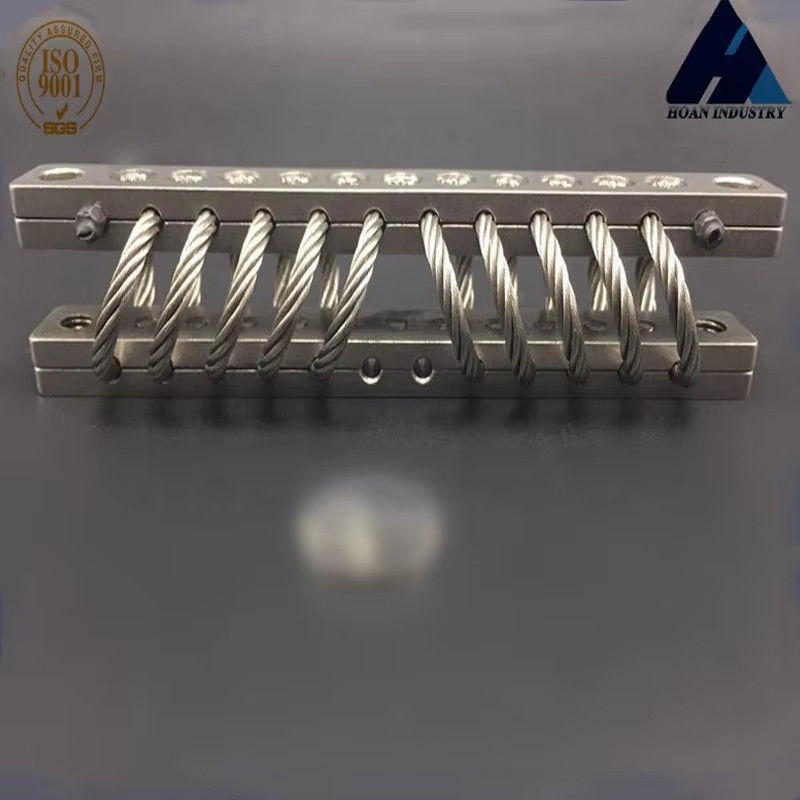

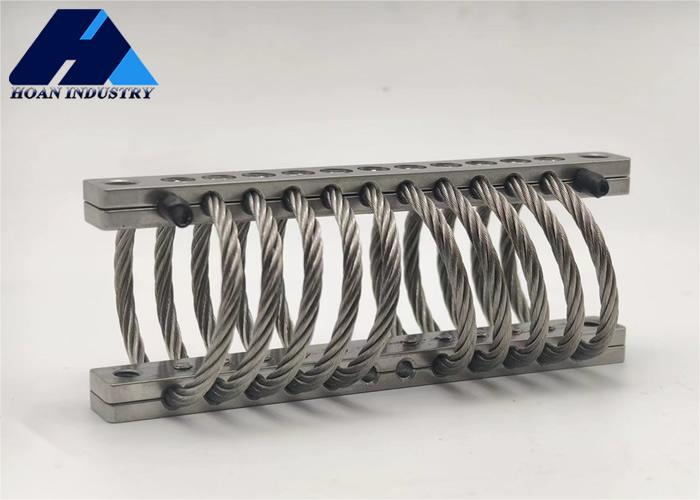

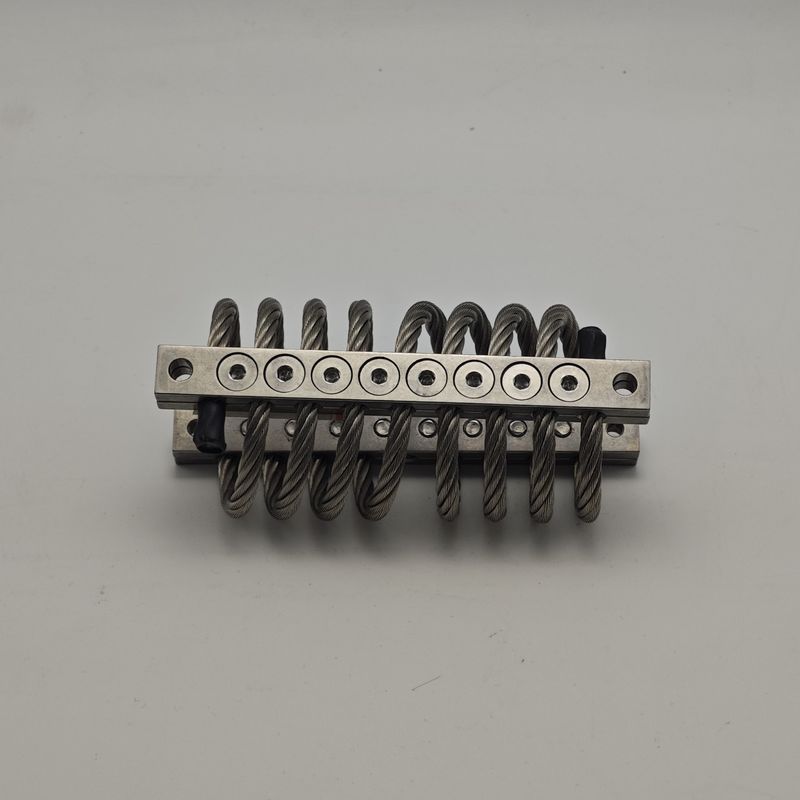

JGX-0480A 시리즈
시안 호안 마이크로 웨이브의 JGX-0480 시리즈 제품은 진동 격리 및 버퍼링에서 독특한 장점을 가지고 있습니다.제품들은 안정적인 구조를 가지고 있습니다., 12-75kg의 정적 부하를 견딜 수 있으며 광범위한 응용 프로그램을 가지고 있습니다.
이 제품 시리즈는 예외적인 성능을 자랑합니다. 부식 저항성 측면에서, 특별한 기술 처리를 통해, 그것은 효과적으로 일반적인 부식 매체에 견딜 수 있습니다.장기적인 안정적인 운영을 보장합니다.외부의 충격에 직면했을 때, 내부 구조는 스킬로 충격 에너지를 철선 사이의 마찰과 압축 에너지로 변환합니다.고효율의 버퍼링을 달성하고 매우 뛰어난 충격 저항성을 입증합니다.한편, 시리즈는 높은 온도 및 낮은 온도 환경에 강한 적응력을 보여줍니다.낮은 온도에서 -40°C에서 높은 온도에서 80°C까지 진동 격리 및 버퍼 기능을 정상적으로 수행할 수 있는, 성능은 온도에 영향을 받지 않습니다.
바로 이러한 특성 때문에 JGX-0480 시리즈는 여러 분야에서 능력을 입증했습니다.그것은 공기 중 전자 및 기계 장비에 대한 안정적인 진동 격리를 제공할 수 있습니다, 차량에 장착된, 그리고 선박에 탑재된 응용 프로그램, 장비 및 미터로 정확한 측정을 보장하는; 운송, 항법 및 미사일 및 위성 시스템의 발사 과정에서,안정적인 시스템 운영을 보장하기 위해 중요한 안전 보호를 제공할 수 있습니다.고온/저온 및 화학 오염과 같은 열악한 환경의 산업 환경에서 다양한 장비의 원활한 작동을 보장 할 수 있습니다.장비 고장율을 줄이는 것믿을 수 있는 진동 격리 제품입니다.
| 모델 | H3±330 | WW | 단위 무게 | 장착 옵션 |
구멍을 통해 (mm) |
스라인 (mm) |
C'sink (((°) |
| JGX-0480A-75A | 30 | 36 | 0.304 | D | 6.9±0.13 | M6×10 | 90 |
| JGX-0480A-72A | 33 | 38 | 0.32 | ||||
| JGX-0480A-61A | 36 | 41 | 0.336 | B,D,E | |||
| JGX-0480A-59A | 38 | 43 | 0.336 | A,B,C,D,E,S | |||
| JGX-0480A-52A | 41 | 46 | 0.352 | ||||
| JGX-0480A-50A | 43 | 48 | 0.4 | ||||
| JGX-0480A-37A | 51 | 58 | 0.416 | ||||
| JGX-0480A-24A | 54 | 75 | 0.432 | ||||
| JGX-0480A-18A | 62 | 88 | 0.448 | ||||
| JGX-0480A-12A | 81 | 107 | 0.464 |
정적 부하 곡선
| - 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
|
1 |
JGX-0480A-75A | 75 | 8.6 | 578 | 363 |
| 2 | JGX-0480A-72A | 72 | 11.7 | 455 | 252 |
| 3 | JGX-0480A-61A | 61 | 13.7 | 347 | 189 |
| 4 | JGX-0480A-59A | 59 | 15.7 | 301 | 152 |
| 5 | JGX-0480A-52A | 52 | 18.8 | 244 | 117 |
| 6 | JGX-0480A-50A | 50 | 20.8 | 212 | 96 |
| 7 | JGX-0480A-37A | 37 | 26.9 | 136 | 58 |
| 8 | JGX-0480A-24A | 24 | 29.5 | 82 | 33 |
| 9 | JGX-0480A-18A | 18 | 36.6 | 54 | 21 |
| 10 | JGX-0480A-12A | 12 | 52.8 | 29 | 10 |
| - 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
|
1 |
JGX-0480A-75A | 54.5 | 12.7 | 341 | 179 |
| 2 | JGX-0480A-72A | 52.2 | 16.8 | 258 | 126 |
| 3 | JGX-0480A-61A | 44.1 | 19.8 | 197 | 93 |
| 4 | JGX-0480A-59A | 41.7 | 22.9 | 172 | 75 |
| 5 | JGX-0480A-52A | 38.1 | 26.9 | 141 | 58 |
| 6 | JGX-0480A-50A | 35.7 | 29 | 123 | 49 |
| 7 | JGX-0480A-37A | 26.5 | 38.1 | 77 | 28 |
| 8 | JGX-0480A-24A | 18.1 | 41.7 | 49 | 18 |
| 9 | JGX-0480A-18A | 13.9 | 51.3 | 33 | 11 |
| 10 | JGX-0480A-12A | 9.3 | 74.7 | 18 | 5.3 |
| - 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
|
1 |
JGX-0480A-75A | 36.3 | 8.6 | 224 | 224 |
| 2 | JGX-0480A-72A | 36.3 | 11.7 | 156 | 156 |
| 3 | JGX-0480A-61A | 34.1 | 14.7 | 112 | 112 |
| 4 | JGX-0480A-59A | 31.7 | 16.8 | 93 | 93 |
| 5 | JGX-0480A-52A | 29.5 | 19.8 | 70 | 70 |
| 6 | JGX-0480A-50A | 27.2 | 21.8 | 60 | 60 |
| 7 | JGX-0480A-37A | 20.4 | 27.9 | 35 | 35 |
| 8 | JGX-0480A-24A | 5.9 | 31.0 | 11 | 11 |
| 9 | JGX-0480A-18A | 4.1 | 38.1 | 5.3 | 5.3 |
| 10 | JGX-0480A-12A | 2.2 | 55.9 | 2.3 | 2.3 |
