Place of Origin:
China
브랜드 이름:
Hoan
인증:
ISO9001:2015
Model Number:
JGX-0480A-52A
JGX-0480A 시리즈

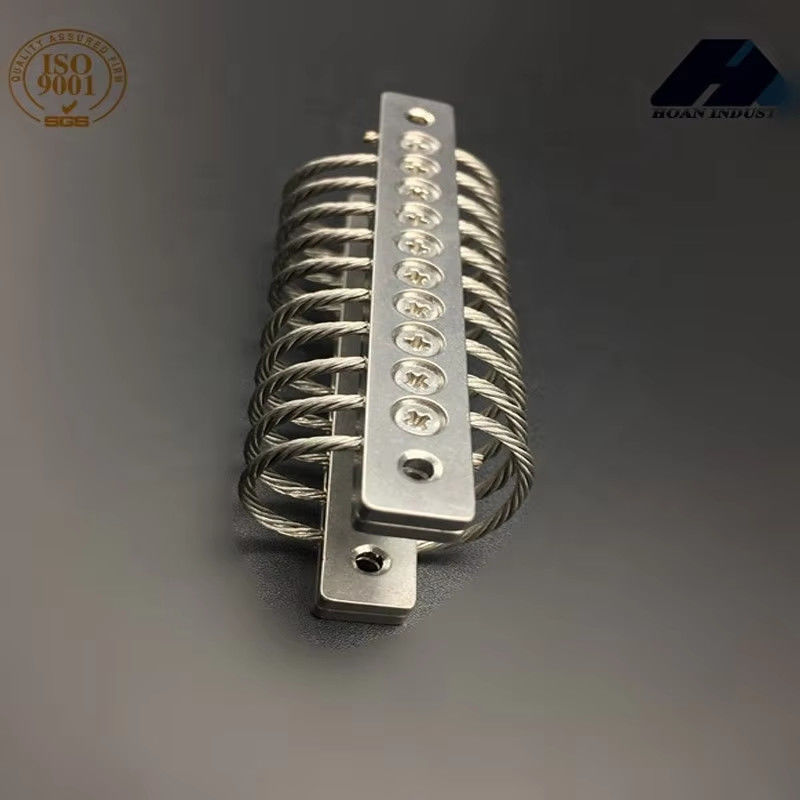

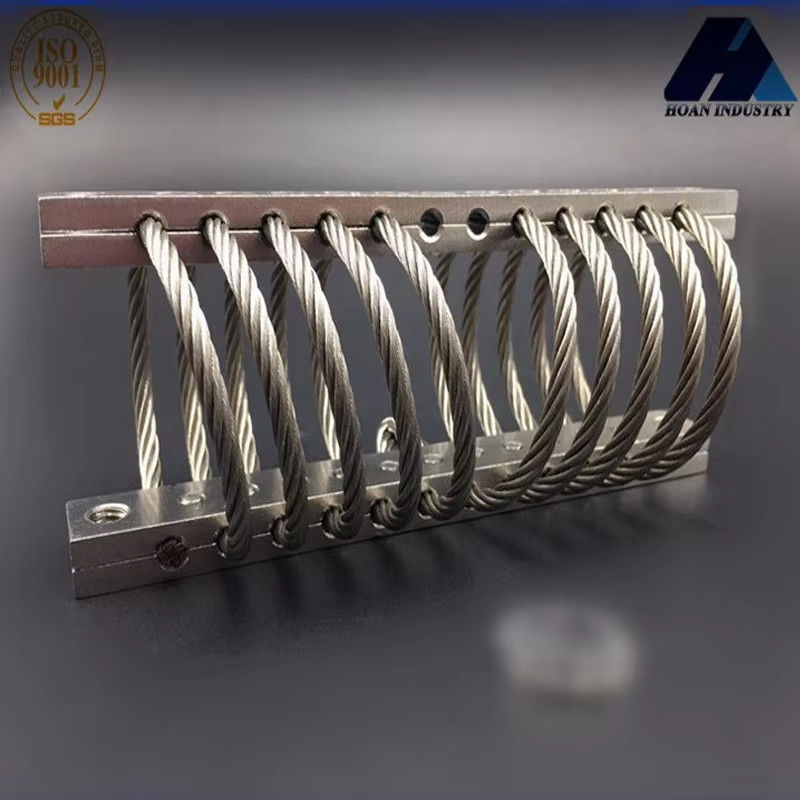

시안 호안 마이크로 웨이브 회사에서 개발 한 JGX - 0480A 시리즈 철 철 로프 진동 격리기는 고 정밀 장비에 특별히 설계 된 충격 흡수 장치입니다.항공우주 분야에서 널리 사용되는, 전자 통신, 정밀 기기 및 기타 분야. 제품은 고품질의 스테인레스 스틸 철 로프를 윙으로 형성됩니다. 독특한 구조 설계를 통해,그것은 다방향 진동 격리를 실현, 효율적으로 장비 작동 중에 진동 및 충격 에너지를 흡수하고 손상으로부터 민감한 구성 요소를 보호합니다.
JGX - 0480A 시리즈는 강한 운반 능력, 부식 저항성 및 긴 서비스 수명의 특징을 가지고 있으며 - 40 °C에서 + 120 °C까지 극한 환경에서 안정적으로 작동 할 수 있습니다.그 콤팩트 한 디자인 은 다양한 설치 공간 에 적합 합니다동시에, 그것은 좋은 충격 저항을 제공, 특히 차량에 장착 된, 선박에 탑재 된 및 항공 장비의 진동 감소 필요에 적합합니다.군사용 제조 기준으로, 이 제품은 고급 장비의 진동 감축 분야에서 선호되는 솔루션이되었습니다.
| 모델 | H3±330 | WW | 단위 무게 | 장착 옵션 |
구멍을 통해 (mm) |
스라인 (mm) |
C'sink (((°) |
| JGX-0480A-75A | 30 | 36 | 0.304 | D | 6.9±0.13 | M6×10 | 90 |
| JGX-0480A-72A | 33 | 38 | 0.32 | ||||
| JGX-0480A-61A | 36 | 41 | 0.336 | B,D,E | |||
| JGX-0480A-59A | 38 | 43 | 0.336 | A,B,C,D,E,S | |||
| JGX-0480A-52A | 41 | 46 | 0.352 | ||||
| JGX-0480A-50A | 43 | 48 | 0.4 | ||||
| JGX-0480A-37A | 51 | 58 | 0.416 | ||||
| JGX-0480A-24A | 54 | 75 | 0.432 | ||||
| JGX-0480A-18A | 62 | 88 | 0.448 | ||||
| JGX-0480A-12A | 81 | 107 | 0.464 |
정적 부하 곡선
| - 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
|
1 |
JGX-0480A-75A | 75 | 8.6 | 578 | 363 |
| 2 | JGX-0480A-72A | 72 | 11.7 | 455 | 252 |
| 3 | JGX-0480A-61A | 61 | 13.7 | 347 | 189 |
| 4 | JGX-0480A-59A | 59 | 15.7 | 301 | 152 |
| 5 | JGX-0480A-52A | 52 | 18.8 | 244 | 117 |
| 6 | JGX-0480A-50A | 50 | 20.8 | 212 | 96 |
| 7 | JGX-0480A-37A | 37 | 26.9 | 136 | 58 |
| 8 | JGX-0480A-24A | 24 | 29.5 | 82 | 33 |
| 9 | JGX-0480A-18A | 18 | 36.6 | 54 | 21 |
| 10 | JGX-0480A-12A | 12 | 52.8 | 29 | 10 |
| - 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
|
1 |
JGX-0480A-75A | 54.5 | 12.7 | 341 | 179 |
| 2 | JGX-0480A-72A | 52.2 | 16.8 | 258 | 126 |
| 3 | JGX-0480A-61A | 44.1 | 19.8 | 197 | 93 |
| 4 | JGX-0480A-59A | 41.7 | 22.9 | 172 | 75 |
| 5 | JGX-0480A-52A | 38.1 | 26.9 | 141 | 58 |
| 6 | JGX-0480A-50A | 35.7 | 29 | 123 | 49 |
| 7 | JGX-0480A-37A | 26.5 | 38.1 | 77 | 28 |
| 8 | JGX-0480A-24A | 18.1 | 41.7 | 49 | 18 |
| 9 | JGX-0480A-18A | 13.9 | 51.3 | 33 | 11 |
| 10 | JGX-0480A-12A | 9.3 | 74.7 | 18 | 5.3 |
| - 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
|
1 |
JGX-0480A-75A | 36.3 | 8.6 | 224 | 224 |
| 2 | JGX-0480A-72A | 36.3 | 11.7 | 156 | 156 |
| 3 | JGX-0480A-61A | 34.1 | 14.7 | 112 | 112 |
| 4 | JGX-0480A-59A | 31.7 | 16.8 | 93 | 93 |
| 5 | JGX-0480A-52A | 29.5 | 19.8 | 70 | 70 |
| 6 | JGX-0480A-50A | 27.2 | 21.8 | 60 | 60 |
| 7 | JGX-0480A-37A | 20.4 | 27.9 | 35 | 35 |
| 8 | JGX-0480A-24A | 5.9 | 31.0 | 11 | 11 |
| 9 | JGX-0480A-18A | 4.1 | 38.1 | 5.3 | 5.3 |
| 10 | JGX-0480A-12A | 2.2 | 55.9 | 2.3 | 2.3 |
