Place of Origin:
China
브랜드 이름:
Hoan
인증:
ISO9001:2015
Model Number:
JGX-0480A-50A
JGX-0480A 시리즈

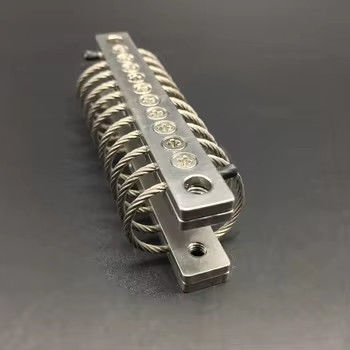

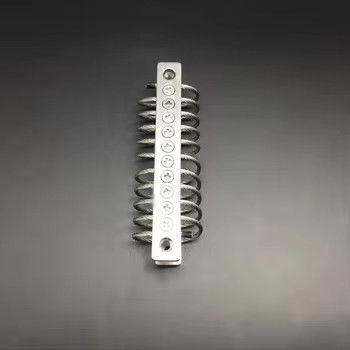

시안 호안 마이크로 웨이브 컴퍼니 (주) 는 JGX-0480A 시리즈의 철도 로프 진동 격리기를 출시했습니다혁신적인 재료와 구조 기계 설계를 통합하여 정밀 장비에 대한 전면적인 진동 격리 보호를 제공합니다.그것의 핵심은 탄력적인 변형을 통해 넓은 주파수 진동을 흡수하는 고강성 스테인레스 스틸 와이어 로프 나선 엮기를 채택, 크게 공명 전송을 감소,그리고 복잡한 작업 조건에서 장비의 안정성과 신뢰성을 보장합니다..
진동 격리기 시리즈는 우수한 피로 방지 성능을 가지고 있으며 수천 개의 진동 테스트 후에 여전히 좋은 탄력을 유지합니다.장시간의 고부하 운용을 위한 산업용 시나리오에 적합하게 만드는동시에, 가벼운 설계는 장비의 전체 무게를 줄이고, 설치는 유연하고 편리합니다.실험실 정밀 기기 또는 현장 작전용 군사용 레이더용, JGX-0480A는 효과적으로 환경 진동 간섭을 억제하고 장비의 정확성과 서비스 수명을 향상시킬 수 있으며 첨단 기술 분야에서 필수적인 진동 감소 파트너입니다.
| 모델 | H3±330 | WW | 단위 무게 | 장착 옵션 | 구멍을 통해 ((mm) | 스레드 (mm) | C'sink (((°) |
| JGX-0480A-75A | 30 | 36 | 0.304 | D | 6.9±0.13 | M6×10 | 90 |
| JGX-0480A-72A | 33 | 38 | 0.32 | ||||
| JGX-0480A-61A | 36 | 41 | 0.336 | B,D,E | |||
| JGX-0480A-59A | 38 | 43 | 0.336 | A,B,C,D,E,S | |||
| JGX-0480A-52A | 41 | 46 | 0.352 | ||||
| JGX-0480A-50A | 43 | 48 | 0.4 | ||||
| JGX-0480A-37A | 51 | 58 | 0.416 | ||||
| JGX-0480A-24A | 54 | 75 | 0.432 | ||||
| JGX-0480A-18A | 62 | 88 | 0.448 | ||||
| JGX-0480A-12A | 81 | 107 | 0.464 |
정적 부하 곡선
| - 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
|
1 |
JGX-0480A-75A | 75 | 8.6 | 578 | 363 |
| 2 | JGX-0480A-72A | 72 | 11.7 | 455 | 252 |
| 3 | JGX-0480A-61A | 61 | 13.7 | 347 | 189 |
| 4 | JGX-0480A-59A | 59 | 15.7 | 301 | 152 |
| 5 | JGX-0480A-52A | 52 | 18.8 | 244 | 117 |
| 6 | JGX-0480A-50A | 50 | 20.8 | 212 | 96 |
| 7 | JGX-0480A-37A | 37 | 26.9 | 136 | 58 |
| 8 | JGX-0480A-24A | 24 | 29.5 | 82 | 33 |
| 9 | JGX-0480A-18A | 18 | 36.6 | 54 | 21 |
| 10 | JGX-0480A-12A | 12 | 52.8 | 29 | 10 |
| - 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
|
1 |
JGX-0480A-75A | 54.5 | 12.7 | 341 | 179 |
| 2 | JGX-0480A-72A | 52.2 | 16.8 | 258 | 126 |
| 3 | JGX-0480A-61A | 44.1 | 19.8 | 197 | 93 |
| 4 | JGX-0480A-59A | 41.7 | 22.9 | 172 | 75 |
| 5 | JGX-0480A-52A | 38.1 | 26.9 | 141 | 58 |
| 6 | JGX-0480A-50A | 35.7 | 29 | 123 | 49 |
| 7 | JGX-0480A-37A | 26.5 | 38.1 | 77 | 28 |
| 8 | JGX-0480A-24A | 18.1 | 41.7 | 49 | 18 |
| 9 | JGX-0480A-18A | 13.9 | 51.3 | 33 | 11 |
| 10 | JGX-0480A-12A | 9.3 | 74.7 | 18 | 5.3 |
| - 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
|
1 |
JGX-0480A-75A | 36.3 | 8.6 | 224 | 224 |
| 2 | JGX-0480A-72A | 36.3 | 11.7 | 156 | 156 |
| 3 | JGX-0480A-61A | 34.1 | 14.7 | 112 | 112 |
| 4 | JGX-0480A-59A | 31.7 | 16.8 | 93 | 93 |
| 5 | JGX-0480A-52A | 29.5 | 19.8 | 70 | 70 |
| 6 | JGX-0480A-50A | 27.2 | 21.8 | 60 | 60 |
| 7 | JGX-0480A-37A | 20.4 | 27.9 | 35 | 35 |
| 8 | JGX-0480A-24A | 5.9 | 31.0 | 11 | 11 |
| 9 | JGX-0480A-18A | 4.1 | 38.1 | 5.3 | 5.3 |
| 10 | JGX-0480A-12A | 2.2 | 55.9 | 2.3 | 2.3 |
