Place of Origin:
China
브랜드 이름:
Hoan
인증:
ISO9001:2015
Model Number:
JGX-0480A-37A
JGX-0480A 시리즈

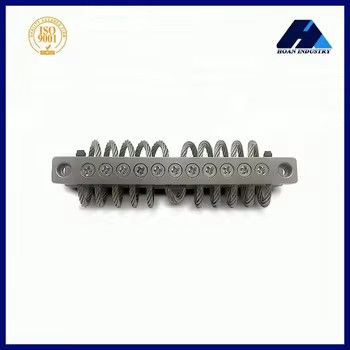

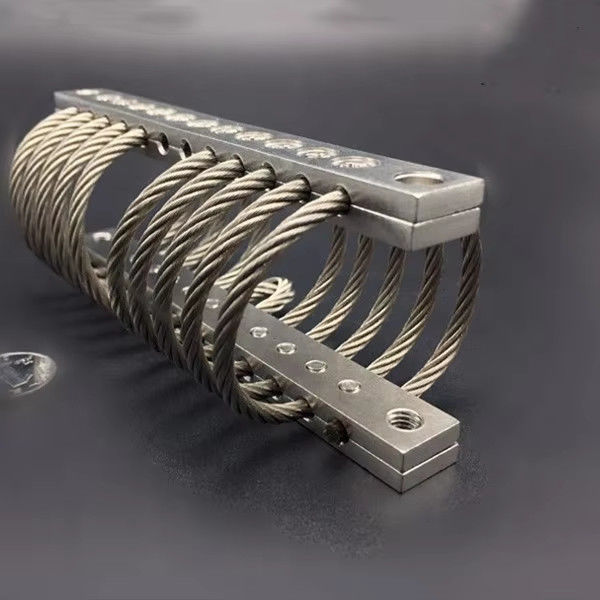

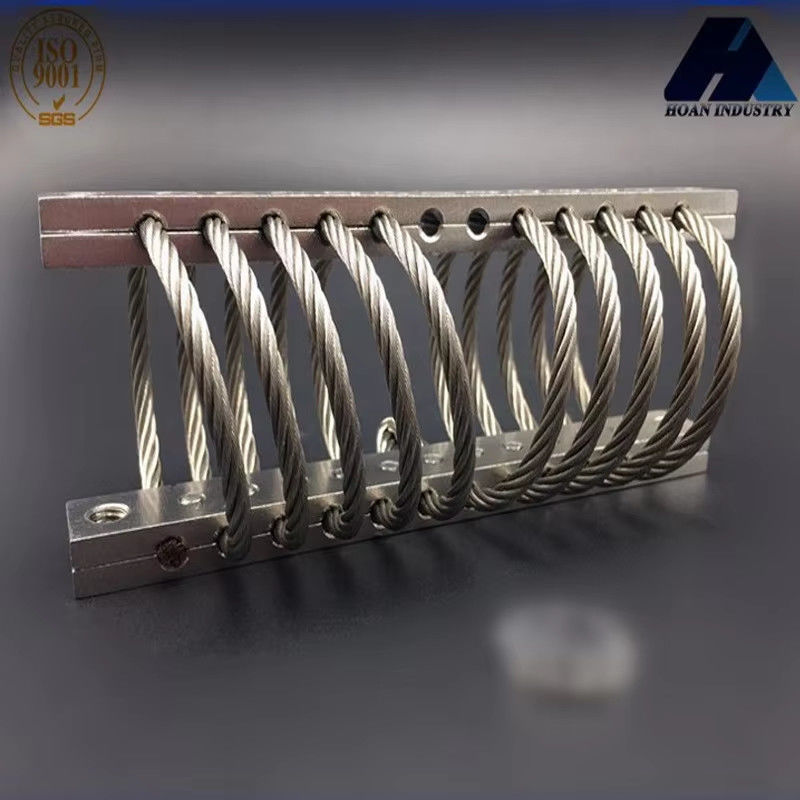

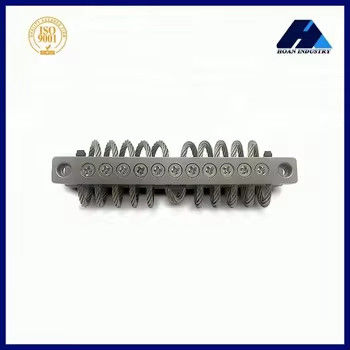

시안 호안 마이크로 웨이브 회사 (주) 의 JGX-0480A 시리즈 강철 실 로프 진동 격리기는 사용자 정의 서비스를 통해 다양한 요구를 충족시켜 고객에게 정확한 진동 제어 솔루션을 제공합니다..직경, 코일 수, 철사선의 배열을 조정함으로써, 제품은 서로 다른 딱딱함과 완화 특성을 일치시킬 수 있습니다.낮은 주파수에서 높은 주파수까지 광범위한 진동 격리 요구 사항에 적응.
This series of vibration isolators not only boasts excellent mechanical performance but also undergoes rigorous environmental tests such as salt spray and damp heat to ensure long-term effectiveness in harsh conditions그 비 자석 및 방사선 저항성 특성은 의료 장비 및 위성 통신과 같은 특수 시나리오에 특히 적합합니다.호안 마이크로 웨이브는 사용자가 진동 감축 시스템의 디자인을 최적화하는 데 도움이되는 전문 기술 지원 및 동적 시뮬레이션 분석을 제공합니다.유연하고 신뢰할 수 있는 성능으로, JGX-0480A 시리즈는 고급 산업 및 방위 분야에서 진동 감축의 기준이되었습니다.
| 모델 | H3±330 | WW | 단위 무게 | 장착 옵션 | 구멍을 통해 ((mm) | 스레드 (mm) | C'sink (((°) |
| JGX-0480A-75A | 30 | 36 | 0.304 | D | 6.9±0.13 | M6×10 | 90 |
| JGX-0480A-72A | 33 | 38 | 0.32 | ||||
| JGX-0480A-61A | 36 | 41 | 0.336 | B,D,E | |||
| JGX-0480A-59A | 38 | 43 | 0.336 | A,B,C,D,E,S | |||
| JGX-0480A-52A | 41 | 46 | 0.352 | ||||
| JGX-0480A-50A | 43 | 48 | 0.4 | ||||
| JGX-0480A-37A | 51 | 58 | 0.416 | ||||
| JGX-0480A-24A | 54 | 75 | 0.432 | ||||
| JGX-0480A-18A | 62 | 88 | 0.448 | ||||
| JGX-0480A-12A | 81 | 107 | 0.464 |
정적 부하 곡선
| - 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
|
1 |
JGX-0480A-75A | 75 | 8.6 | 578 | 363 |
| 2 | JGX-0480A-72A | 72 | 11.7 | 455 | 252 |
| 3 | JGX-0480A-61A | 61 | 13.7 | 347 | 189 |
| 4 | JGX-0480A-59A | 59 | 15.7 | 301 | 152 |
| 5 | JGX-0480A-52A | 52 | 18.8 | 244 | 117 |
| 6 | JGX-0480A-50A | 50 | 20.8 | 212 | 96 |
| 7 | JGX-0480A-37A | 37 | 26.9 | 136 | 58 |
| 8 | JGX-0480A-24A | 24 | 29.5 | 82 | 33 |
| 9 | JGX-0480A-18A | 18 | 36.6 | 54 | 21 |
| 10 | JGX-0480A-12A | 12 | 52.8 | 29 | 10 |
| - 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
|
1 |
JGX-0480A-75A | 54.5 | 12.7 | 341 | 179 |
| 2 | JGX-0480A-72A | 52.2 | 16.8 | 258 | 126 |
| 3 | JGX-0480A-61A | 44.1 | 19.8 | 197 | 93 |
| 4 | JGX-0480A-59A | 41.7 | 22.9 | 172 | 75 |
| 5 | JGX-0480A-52A | 38.1 | 26.9 | 141 | 58 |
| 6 | JGX-0480A-50A | 35.7 | 29 | 123 | 49 |
| 7 | JGX-0480A-37A | 26.5 | 38.1 | 77 | 28 |
| 8 | JGX-0480A-24A | 18.1 | 41.7 | 49 | 18 |
| 9 | JGX-0480A-18A | 13.9 | 51.3 | 33 | 11 |
| 10 | JGX-0480A-12A | 9.3 | 74.7 | 18 | 5.3 |
| - 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
KV (진동) (KN/m) |
Ks ((쇼크) (KN/m) |
|
1 |
JGX-0480A-75A | 36.3 | 8.6 | 224 | 224 |
| 2 | JGX-0480A-72A | 36.3 | 11.7 | 156 | 156 |
| 3 | JGX-0480A-61A | 34.1 | 14.7 | 112 | 112 |
| 4 | JGX-0480A-59A | 31.7 | 16.8 | 93 | 93 |
| 5 | JGX-0480A-52A | 29.5 | 19.8 | 70 | 70 |
| 6 | JGX-0480A-50A | 27.2 | 21.8 | 60 | 60 |
| 7 | JGX-0480A-37A | 20.4 | 27.9 | 35 | 35 |
| 8 | JGX-0480A-24A | 5.9 | 31.0 | 11 | 11 |
| 9 | JGX-0480A-18A | 4.1 | 38.1 | 5.3 | 5.3 |
| 10 | JGX-0480A-12A | 2.2 | 55.9 | 2.3 | 2.3 |
