원래 장소:
중국
브랜드 이름:
Hoan
인증:
ISO9001:2015
모델 번호:
JGX-0648A-56A

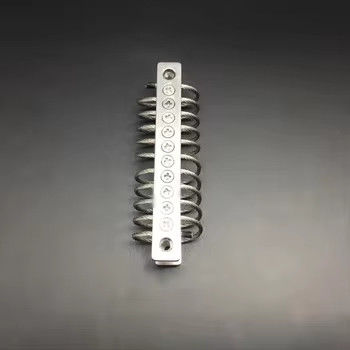

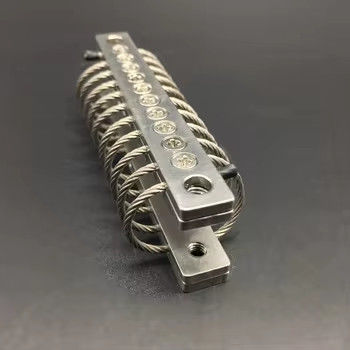

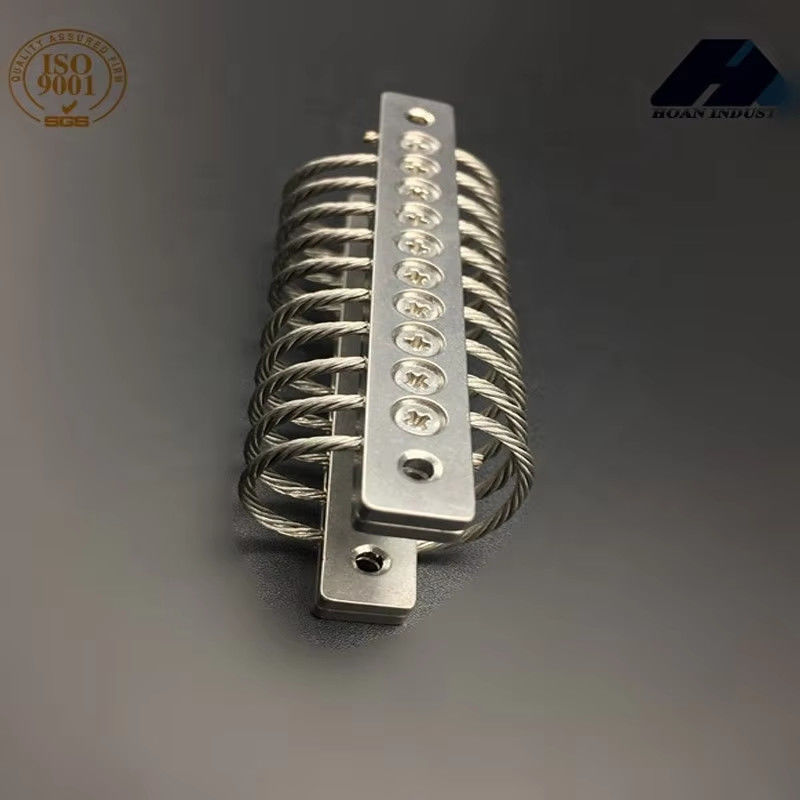

시안 호안 마이크로 웨이브 Co., Ltd.가 개발 한 JGX-0648 시리즈 철 로프 진동 격리기는 정밀한 연구 및 개발의 결과입니다. 그 중,JGX-0648D-56A 모델은 우수한 종합 성능을 자랑그 클램핑 플레이트는 고품질의 재료로 만들어졌으며 스테인리스 스틸과 알루미늄의 옵션을 제공합니다.
특히 -100°C ~ 260°C의 광범위한 범위 내에서 안정적으로 작동하는 뛰어난 온도 저항을 나타냅니다. 모니터링 장비, 엔진,물 펌프이 모델은 다양한 시나리오에서 탁월합니다.
선박용 레이더를 예로 들자면: 해군 선박의 복잡한 운영 환경에서는 파동에 의한 충격과 장비 진동에 노출됩니다.JGX-0648D-56A는 진동을 효과적으로 격리하고 소음을 줄입니다.이것은 레이더가 안정적으로 작동하고 목표물을 정확하게 탐지하는 것을 보장하며, 어려운 조건 하에서 수많은 장치의 연속적이고 효율적인 운영을 위해 강력한 지원을 제공합니다.
장착 옵션
크기 파라미터:
| 모델 | H3±330 | WW | 단위 무게 | 장착 옵션 | 구멍을 통해 ((mm) | 스레드 (mm) | Csink ((°C) |
| JGX-0648D-79A | 48 | 56 | 0.456 | A,B,C,D,E,S | 6.9±0.13 | M6×10 | 90 |
| JGX-0648D-68A | 54 | 64 | 0.492 | ||||
| JGX-0648D-56A | 59 | 71 | 0.516 | ||||
| JGX-0648D-45A | 64 | 80 | 0.564 | ||||
| JGX-0648D-39A | 64 | 89 | 0.832 | ||||
| JGX-0648D-36A | 67 | 95 | 0.864 | ||||
| JGX-0648D-33A | 67 | 100 | 0.684 | ||||
| JGX-0648D-30A | 83 | 108 | 0.708 |
기술 데이터 시트:
수직 부하
| 곡선 번호 | 모델 | 최대 정적 부하 (N) | 최대 변형 (mm) |
진동 경직성 (KN/m) |
충격 경직성 (KN/m) |
| 1 | JGX-0648D-79A | 79 | 17.8 | 382 | 182 |
| 2 | JGX-0648D-68A | 68 | 23.9 | 266 | 116 |
| 3 | JGX-0648D-56A | 56 | 29.0 | 196 | 79 |
| 4 | JGX-0648D-45A | 45 | 32.0 | 151 | 60 |
| 5 | JGX-0648D-39A | 39 | 32.0 | 127 | 51 |
| 6 | JGX-0648D-36A | 36 | 35.6 | 109 | 42 |
| 7 | JGX-0648D-33A | 33 | 35.6 | 100 | 39 |
| 8 | JGX-0648D-30A | 30 | 50.8 | 74 | 25 |
45° 방향 부하:
| 곡선 번호 | 모델 | 최대 정적 부하 (N) | 최대 변형 (mm) | 진동 경직성 (KN/m) | 충격 경직성 (KN/m) |
| 1 | JGX-0648D-79A | 56.7 | 25.9 | 215 | 89 |
| 2 | JGX-0648D-68A | 47.7 | 34.0 | 151 | 58 |
| 3 | JGX-0648D-56A | 39.8 | 39.6 | 109 | 40 |
| 4 | JGX-0648D-45A | 32.8 | 45.7 | 86 | 30 |
| 5 | JGX-0648D-39A | 27.9 | 45.7 | 72 | 25 |
| 6 | JGX-0648D-36A | 25.3 | 50.8 | 61 | 21 |
| 7 | JGX-0648D-33A | 23.4 | 50.8 | 56 | 19 |
| 8 | JGX-0648D-30A | 21.3 | 71.6 | 41 | 12 |
측면 부하:
| 곡선 번호 | 모델 | 최대 정적 부하 (N) | 최대 정적 부하 (N) | 진동 경직성 (KN/m) | 충격 경직성 (KN/m) |
| 1 | JGX-0648D-79A | 43.2 | 18.8 | 110 | 110 |
| 2 | JGX-0648D-68A | 36.3 | 24.9 | 72 | 72 |
| 3 | JGX-0648D-56A | 31.7 | 30.0 | 49 | 49 |
| 4 | JGX-0648D-45A | 25.0 | 34.0 | 37 | 37 |
| 5 | JGX-0648D-39A | 22.7 | 34.0 | 32 | 32 |
| 6 | JGX-0648D-36A | 20.4 | 38.1 | 25 | 25 |
| 7 | JGX-0648D-33A | 18.2 | 38.1 | 23 | 23 |
| 8 | JGX-0648D-30A | 15.9 | 52.8 | 16 | 16 |
