원래 장소:
중국
브랜드 이름:
Hoan
인증:
ISO9001:2015
모델 번호:
JGX-0648A-79A

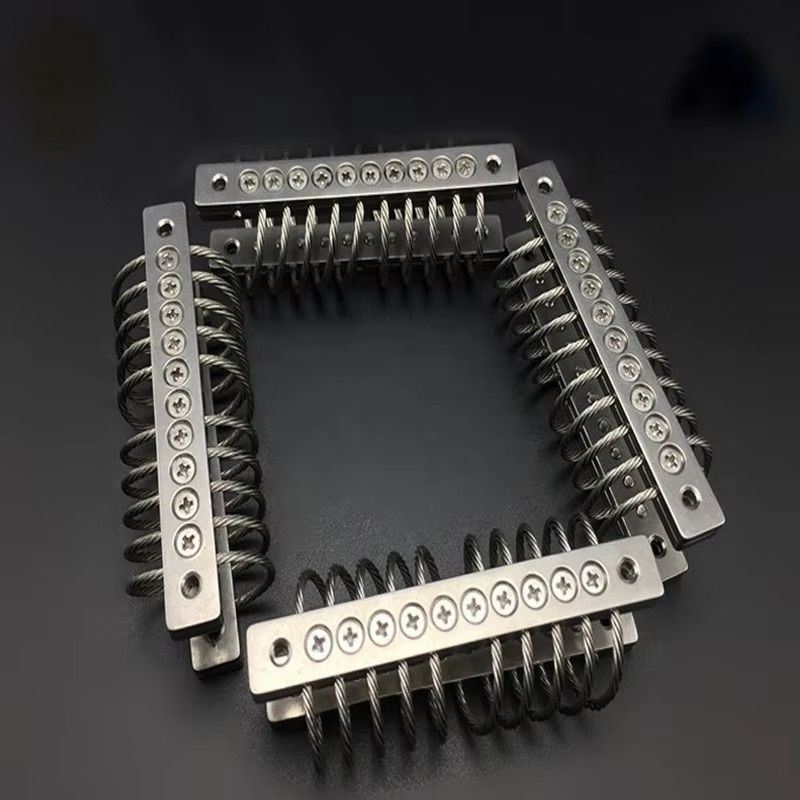

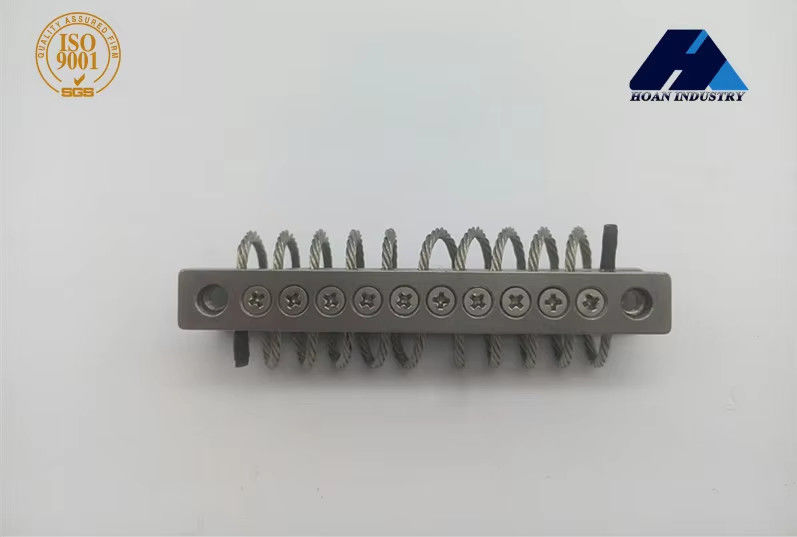

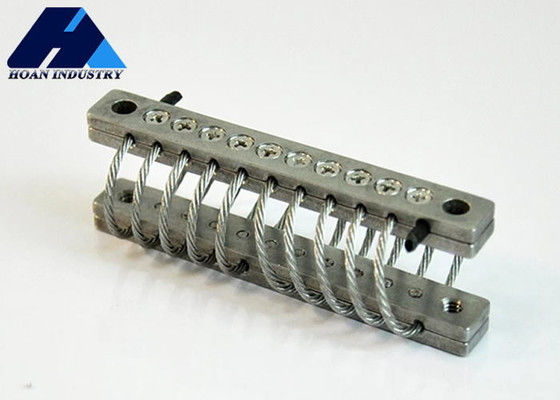

시안 호안 마이크로 웨이브 회사에서 개발한 JGX-0648 시리즈의 철회로 진동 격리기는 진동 격리 분야에서 전문적인 제품입니다.우수한 종합 성능을 자랑합니다.예를 들어 JGX-0648D-79A 모델로 봅시다. 이 격리기는 6으로 정밀하게 엮여 있습니다.직경 4mm의 스테인레스 스틸 철 로프, 고강도 상부 및 하부 클램핑 플레이트로 단단히 조립테스트를 통해 79kg의 최대 정적 부하를 가진 놀라운 부하를 지탱하는 능력을 보여줍니다.
환경 적응성 측면에서, 이 일련의 진동 격리기는 극도로 높은 온도와 낮은 온도 환경에서 안정적인 작동을 유지할 수 있으며, 광범위한 온도 허용 범위를 제공합니다.고품질의 스테인레스 스틸 재료 덕분에, 그들은 화학 물질 노출과 복잡한 작업 조건에서도 뛰어난 경식 저항을 나타냅니다.경부 도로에 차량에 장착된 장치, 또는 습한 해양 조건에서 선박 장비, JGX-0648 시리즈 철사선 진동 격리기는 전자 장치에 대한 효율적인 진동 격리 및 버퍼링 솔루션을 제공합니다.기계 장비, 그리고 장비의 안정적인 작동과 최적의 성능을 효과적으로 보장하는 도구.
장착 옵션
크기 파라미터:
| 모델 | H3±330 | WW | 단위 무게 | 장착 옵션 | 구멍을 통해 ((mm) | 스레드 (mm) | Csink ((°C) |
| JGX-0648D-79A | 48 | 56 | 0.456 | A,B,C,D,E,S | 6.9±0.13 | M6×10 | 90 |
| JGX-0648D-68A | 54 | 64 | 0.492 | ||||
| JGX-0648D-56A | 59 | 71 | 0.516 | ||||
| JGX-0648D-45A | 64 | 80 | 0.564 | ||||
| JGX-0648D-39A | 64 | 89 | 0.832 | ||||
| JGX-0648D-36A | 67 | 95 | 0.864 | ||||
| JGX-0648D-33A | 67 | 100 | 0.684 | ||||
| JGX-0648D-30A | 83 | 108 | 0.708 |
기술 데이터 시트:
수직 부하
| 곡선 번호 | 모델 | 최대 정적 부하 (N) | 최대 변형 (mm) |
진동 경직성 (KN/m) |
충격 경직성 (KN/m) |
| 1 | JGX-0648D-79A | 79 | 17.8 | 382 | 182 |
| 2 | JGX-0648D-68A | 68 | 23.9 | 266 | 116 |
| 3 | JGX-0648D-56A | 56 | 29.0 | 196 | 79 |
| 4 | JGX-0648D-45A | 45 | 32.0 | 151 | 60 |
| 5 | JGX-0648D-39A | 39 | 32.0 | 127 | 51 |
| 6 | JGX-0648D-36A | 36 | 35.6 | 109 | 42 |
| 7 | JGX-0648D-33A | 33 | 35.6 | 100 | 39 |
| 8 | JGX-0648D-30A | 30 | 50.8 | 74 | 25 |
45° 방향 부하:
| 곡선 번호 | 모델 | 최대 정적 부하 (N) | 최대 변형 (mm) | 진동 경직성 (KN/m) | 충격 경직성 (KN/m) |
| 1 | JGX-0648D-79A | 56.7 | 25.9 | 215 | 89 |
| 2 | JGX-0648D-68A | 47.7 | 34.0 | 151 | 58 |
| 3 | JGX-0648D-56A | 39.8 | 39.6 | 109 | 40 |
| 4 | JGX-0648D-45A | 32.8 | 45.7 | 86 | 30 |
| 5 | JGX-0648D-39A | 27.9 | 45.7 | 72 | 25 |
| 6 | JGX-0648D-36A | 25.3 | 50.8 | 61 | 21 |
| 7 | JGX-0648D-33A | 23.4 | 50.8 | 56 | 19 |
| 8 | JGX-0648D-30A | 21.3 | 71.6 | 41 | 12 |
측면 부하:
| 곡선 번호 | 모델 | 최대 정적 부하 (N) | 최대 정적 부하 (N) | 진동 경직성 (KN/m) | 충격 경직성 (KN/m) |
| 1 | JGX-0648D-79A | 43.2 | 18.8 | 110 | 110 |
| 2 | JGX-0648D-68A | 36.3 | 24.9 | 72 | 72 |
| 3 | JGX-0648D-56A | 31.7 | 30.0 | 49 | 49 |
| 4 | JGX-0648D-45A | 25.0 | 34.0 | 37 | 37 |
| 5 | JGX-0648D-39A | 22.7 | 34.0 | 32 | 32 |
| 6 | JGX-0648D-36A | 20.4 | 38.1 | 25 | 25 |
| 7 | JGX-0648D-33A | 18.2 | 38.1 | 23 | 23 |
| 8 | JGX-0648D-30A | 15.9 | 52.8 | 16 | 16 |
