JGX-0648A-30A 와이어 로프 진동 격리기 고온 고 습도 및 소금 스프레이 환경에 대한 궁극적인 해결책

JGX-0648A-30A 와이어 로프 진동 격리기 고온 고 습도 및 소금 스프레이 환경에 대한 궁극적인 해결책

원래 장소:

중국

브랜드 이름:

Hoan

인증:

ISO9001:2015

모델 번호:

JGX-0648A-30A

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
고유 진동수:
7Hz-15Hz
건설:
땋은 와이어 로프
루프 수:
4
무게:
0.5kg
축 강성:
50N/mm
장착 방향:
수직
색상:
거무스름한 그린과 은 파이
너비:
108 밀리미터
감쇠비:
0.5
가닥 구조:
7 X 19
상대 승적:
역류 방지 댐퍼
와이어 로프 지름:
6.4 밀리미터
진동 주파수 범위:
5~50Hz
가닥의 수:
4
작업 온도:
-55 ~ +120
지불 및 배송 조건
최소 주문 수량
4
지불 조건
L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram
제품 설명
JGX-0648A 시리즈

높은 온도, 높은 습도, 소금 스프레이와 같은 혹독한 환경에서 전통적인 진동 격리기는 고장이 발생할 수 있습니다.시안 호안 마이크로 웨이브 코의 JGX-0648A 시리즈 전선 로프 진동 격리기는., Ltd는 환경 적응력이 뛰어나다. 제품은 고무 또는 플라스틱 구성 요소가없는 전 금속 구조를 채택합니다.물질 노화 문제를 근본적으로 피하고 장기적인 야외 또는 혹독한 산업 환경에 적합하도록.


이 일련의 진동 격리기는 와이드 밴드 진동 격리를 달성하여 와일 로프의 윙 밀도와 층을 최적화합니다.낮은 주파수의 진동을 억제하고 높은 주파수의 소음을 흡수할 수 있습니다.모듈형 설계는 빠른 교체와 정지 시간을 줄입니다. 또한, 제품은 녹색 제조의 요구 사항을 충족하는 RoHS 환경 표준을 준수합니다.


해상 플랫폼 장비, 현장 통신 장치 또는 산업 자동화 시스템에서 JGX-0648A 시리즈는 지속적이고 안정적인 진동 격리를 제공합니다.시안 호안 마이크로 웨이브의 궁극적인 품질 추구를 반영.

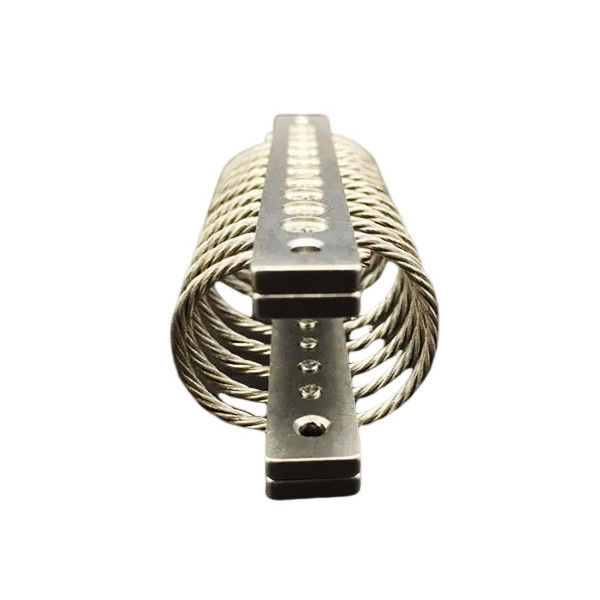

JGX-0648A-30A 와이어 로프 진동 격리기 고온 고 습도 및 소금 스프레이 환경에 대한 궁극적인 해결책 0

장착 옵션

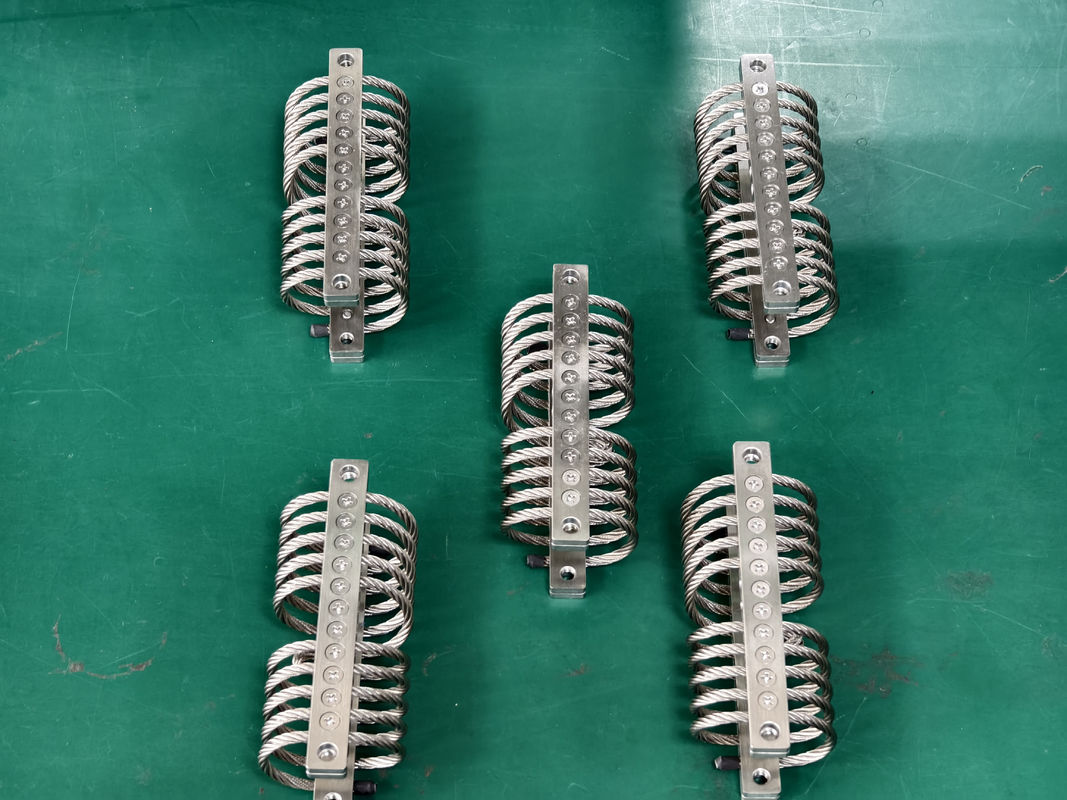

JGX-0648A-30A 와이어 로프 진동 격리기 고온 고 습도 및 소금 스프레이 환경에 대한 궁극적인 해결책 1

크기 파라미터:

모델 H3±330 WW 단위 무게 장착 옵션 구멍을 통해 ((mm) 스레드 (mm) Csink ((°C)
JGX-0648D-79A 48 56 0.456 A,B,C,D,E,S 6.9±0.13 M6×10 90
JGX-0648D-68A 54 64 0.492
JGX-0648D-56A 59 71 0.516
JGX-0648D-45A 64 80 0.564
JGX-0648D-39A 64 89 0.832
JGX-0648D-36A 67 95 0.864
JGX-0648D-33A 67 100 0.684
JGX-0648D-30A 83 108 0.708

기술 데이터 시트:


수직 부하

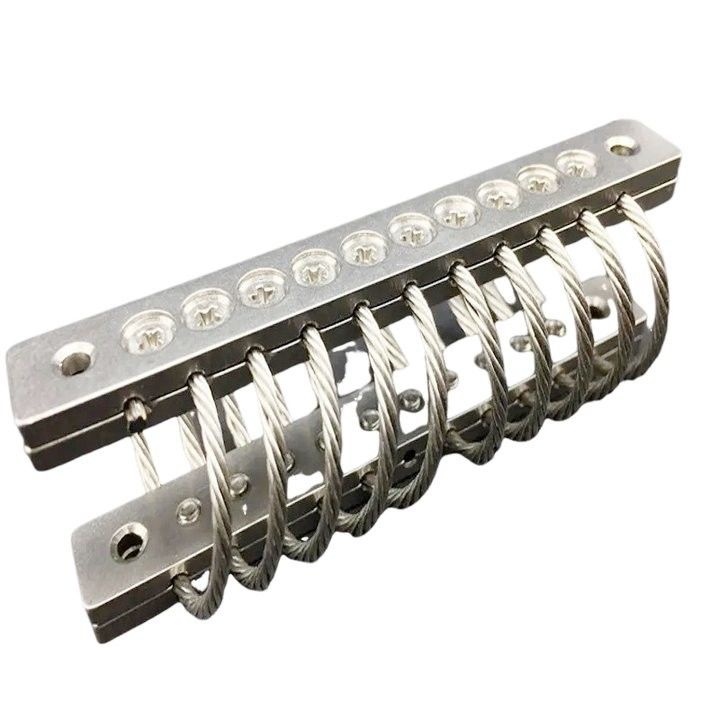

JGX-0648A-30A 와이어 로프 진동 격리기 고온 고 습도 및 소금 스프레이 환경에 대한 궁극적인 해결책 2
곡선 번호 모델 최대 정적 부하 (N) 최대 변형 (mm)

진동 경직성

(KN/m)

충격 경직성 (KN/m)
1 JGX-0648D-79A 79 17.8 382 182
2 JGX-0648D-68A 68 23.9 266 116
3 JGX-0648D-56A 56 29.0 196 79
4 JGX-0648D-45A 45 32.0 151 60
5 JGX-0648D-39A 39 32.0 127 51
6 JGX-0648D-36A 36 35.6 109 42
7 JGX-0648D-33A 33 35.6 100 39
8 JGX-0648D-30A 30 50.8 74 25

45° 방향 부하:

JGX-0648A-30A 와이어 로프 진동 격리기 고온 고 습도 및 소금 스프레이 환경에 대한 궁극적인 해결책 3

곡선 번호 모델 최대 정적 부하 (N) 최대 변형 (mm) 진동 경직성 (KN/m) 충격 경직성 (KN/m)
1 JGX-0648D-79A 56.7 25.9 215 89
2 JGX-0648D-68A 47.7 34.0 151 58
3 JGX-0648D-56A 39.8 39.6 109 40
4 JGX-0648D-45A 32.8 45.7 86 30
5 JGX-0648D-39A 27.9 45.7 72 25
6 JGX-0648D-36A 25.3 50.8 61 21
7 JGX-0648D-33A 23.4 50.8 56 19
8 JGX-0648D-30A 21.3 71.6 41 12

측면 부하:

JGX-0648A-30A 와이어 로프 진동 격리기 고온 고 습도 및 소금 스프레이 환경에 대한 궁극적인 해결책 4

곡선 번호 모델 최대 정적 부하 (N) 최대 정적 부하 (N) 진동 경직성 (KN/m) 충격 경직성 (KN/m)
1 JGX-0648D-79A 43.2 18.8 110 110
2 JGX-0648D-68A 36.3 24.9 72 72
3 JGX-0648D-56A 31.7 30.0 49 49
4 JGX-0648D-45A 25.0 34.0 37 37
5 JGX-0648D-39A 22.7 34.0 32 32
6 JGX-0648D-36A 20.4 38.1 25 25
7 JGX-0648D-33A 18.2 38.1 23 23
8 JGX-0648D-30A 15.9 52.8 16 16

고객 피드백 사진
JGX-0648A-30A 와이어 로프 진동 격리기 고온 고 습도 및 소금 스프레이 환경에 대한 궁극적인 해결책 5
