컴팩트하고 설치가 쉬운 JGX-0648A-39A 와이어 로프 진동 격리기

컴팩트하고 설치가 쉬운 JGX-0648A-39A 와이어 로프 진동 격리기

원래 장소:

중국

브랜드 이름:

Hoan

인증:

ISO9001:2015

모델 번호:

JGX-0648A-39A

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
높이:
64 밀리미터
색상:
거무스름한 그린과 은 파이
방진형:
수동형
특징:
내구성
특징:
앵커링 홀 ; 오일 재활동
충격 흡수:
훌륭해요
제품 적재 용량:
사용자 정의 가능
너비:
178 밀리미터
상대 승적:
역류 방지 댐퍼
적용:
산업, 해양, 항공우주
기능:
충격 방지
핵심 부품:
류류
설치:
벽은 증가했습니다
충격 저항:
30g/11ms
지불 및 배송 조건
최소 주문 수량
4
지불 조건
MoneyGram,웨스턴 유니온,T/T,D/P,D/A,L/C
제품 설명
JGX-0648A 시리즈
시안 호안 마이크로 웨이브 컴퍼니 (Xi'an Hoan Microwave Co., Ltd.) 가 출시한 JGX-0648A 시리즈 와이어 로프 진동 격리기는 정밀 기계를 위해 특별히 설계된 고성능 진동 격리 장치입니다.전자 장비고품질의 스테인레스 스틸 철사선을 굽혀서 만든 제품으로, 이 제품은 우수한 충격 저항성과 진동 격리 성능을 가지고 있습니다.고주파 진동과 충격 에너지를 효과적으로 흡수하여 장비의 손상으로부터 보호합니다.

JGX-0648A 시리즈 격리기는 컴팩트한 구조와 설치가 용이하며 제한된 공간의 응용 시나리오에 적합합니다.그들의 독특한 비선형 경직성 특성은 다른 부하 하에 안정적인 진동 격리 효과를 제공합니다, 복잡한 작업 조건에서 장비의 신뢰성을 보장합니다. 또한 제품은 부식 내성이 있으며 높은 온도와 낮은 온도에도 견딜 수 있으며, 가혹한 환경에 적응합니다.,그리고 항공우주, 해양, 통신 기지국, 그리고 다른 분야에서 널리 사용되고 있습니다.


시안 호안 마이크로 웨이브는 첨단 생산 과정과 엄격한 품질 통제를 통해 각 격리기가 산업 표준을 충족하는지 보장하며 고객에게 내구적인 진동 제어 솔루션을 제공합니다..

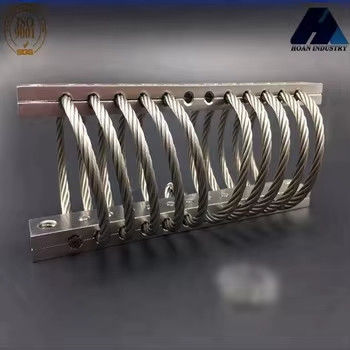

컴팩트하고 설치가 쉬운 JGX-0648A-39A 와이어 로프 진동 격리기 0

장착 옵션

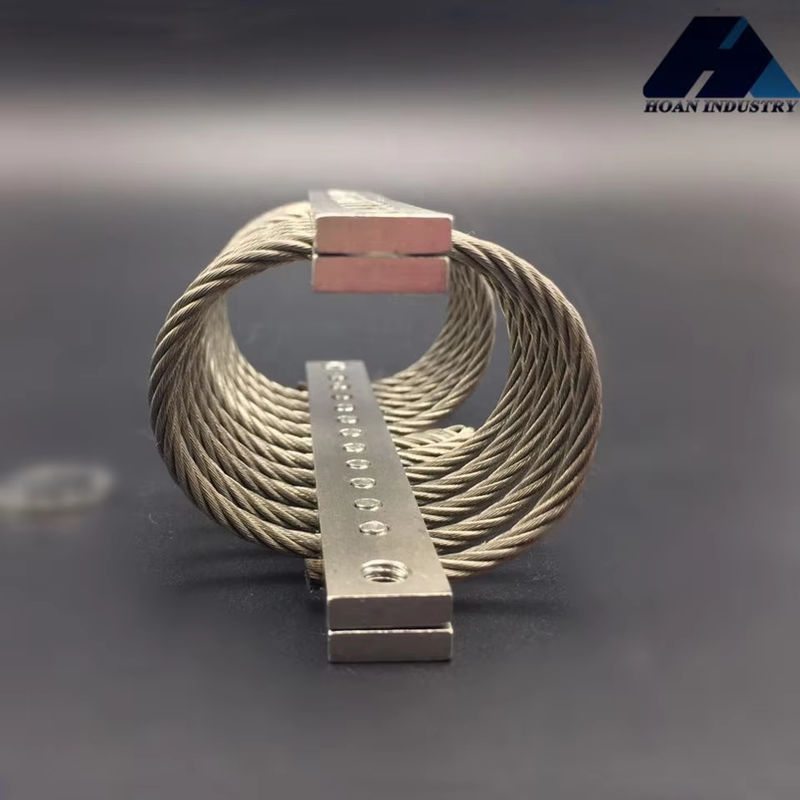

컴팩트하고 설치가 쉬운 JGX-0648A-39A 와이어 로프 진동 격리기 1

크기 파라미터:

모델 H3±330 WW 단위 무게 장착 옵션 구멍을 통해 ((mm) 스레드 (mm) Csink ((°C)
JGX-0648D-79A 48 56 0.456 A,B,C,D,E,S 6.9±0.13 M6×10 90
JGX-0648D-68A 54 64 0.492
JGX-0648D-56A 59 71 0.516
JGX-0648D-45A 64 80 0.564
JGX-0648D-39A 64 89 0.832
JGX-0648D-36A 67 95 0.864
JGX-0648D-33A 67 100 0.684
JGX-0648D-30A 83 108 0.708

기술 데이터 시트:


수직 부하

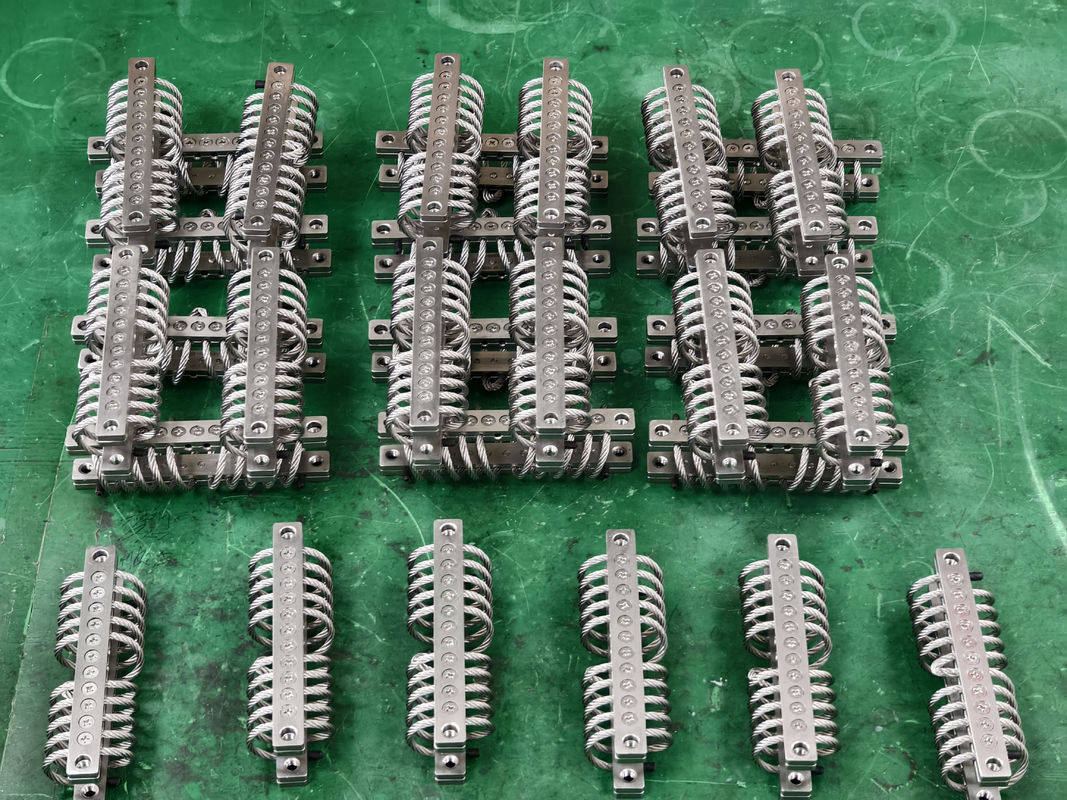

컴팩트하고 설치가 쉬운 JGX-0648A-39A 와이어 로프 진동 격리기 2
곡선 번호 모델 최대 정적 부하 (N) 최대 변형 (mm)

진동 경직성

(KN/m)

충격 경직성 (KN/m)
1 JGX-0648D-79A 79 17.8 382 182
2 JGX-0648D-68A 68 23.9 266 116
3 JGX-0648D-56A 56 29.0 196 79
4 JGX-0648D-45A 45 32.0 151 60
5 JGX-0648D-39A 39 32.0 127 51
6 JGX-0648D-36A 36 35.6 109 42
7 JGX-0648D-33A 33 35.6 100 39
8 JGX-0648D-30A 30 50.8 74 25

45° 방향 부하:

컴팩트하고 설치가 쉬운 JGX-0648A-39A 와이어 로프 진동 격리기 3

곡선 번호 모델 최대 정적 부하 (N) 최대 변형 (mm) 진동 경직성 (KN/m) 충격 경직성 (KN/m)
1 JGX-0648D-79A 56.7 25.9 215 89
2 JGX-0648D-68A 47.7 34.0 151 58
3 JGX-0648D-56A 39.8 39.6 109 40
4 JGX-0648D-45A 32.8 45.7 86 30
5 JGX-0648D-39A 27.9 45.7 72 25
6 JGX-0648D-36A 25.3 50.8 61 21
7 JGX-0648D-33A 23.4 50.8 56 19
8 JGX-0648D-30A 21.3 71.6 41 12

측면 부하:

컴팩트하고 설치가 쉬운 JGX-0648A-39A 와이어 로프 진동 격리기 4

곡선 번호 모델 최대 정적 부하 (N) 최대 정적 부하 (N) 진동 경직성 (KN/m) 충격 경직성 (KN/m)
1 JGX-0648D-79A 43.2 18.8 110 110
2 JGX-0648D-68A 36.3 24.9 72 72
3 JGX-0648D-56A 31.7 30.0 49 49
4 JGX-0648D-45A 25.0 34.0 37 37
5 JGX-0648D-39A 22.7 34.0 32 32
6 JGX-0648D-36A 20.4 38.1 25 25
7 JGX-0648D-33A 18.2 38.1 23 23
8 JGX-0648D-30A 15.9 52.8 16 16

* 장착 바의 재료 *
 스테인리스 스틸 또는 알루미늄을 선택할 수 있습니다
* 알루미늄 장착 바의 표면 처리 선택 *
흰색 안오디제이션:알루미늄 표면을 그 자체보다 더 단단하게 만들기 위한 표면 처리. 흰색 소금 알루미늄 장착 바의 색은 알루미늄 자체와 같은 색을 유지합니다.그것은 알루미늄 장착 바의 정상적인 표면 처리입니다;

하드 애노딩:알루미늄 장착 막대기를 만들기 위한 표면 처리는 흰색 소금 방식보다 훨씬 더 단단합니다.단단한 애노이드 알루미늄 장착 바의 색상은 흰색 애노이드 방식보다 더 어두운철사선 격리기를 사용하는 작업 조건의 복잡한 또는 특별한 요구 사항에 대한 특수 사용.
