원래 장소:
중국
브랜드 이름:
Hoan
인증:
ISO9001:2015
모델 번호:
JGX-0648A-36A

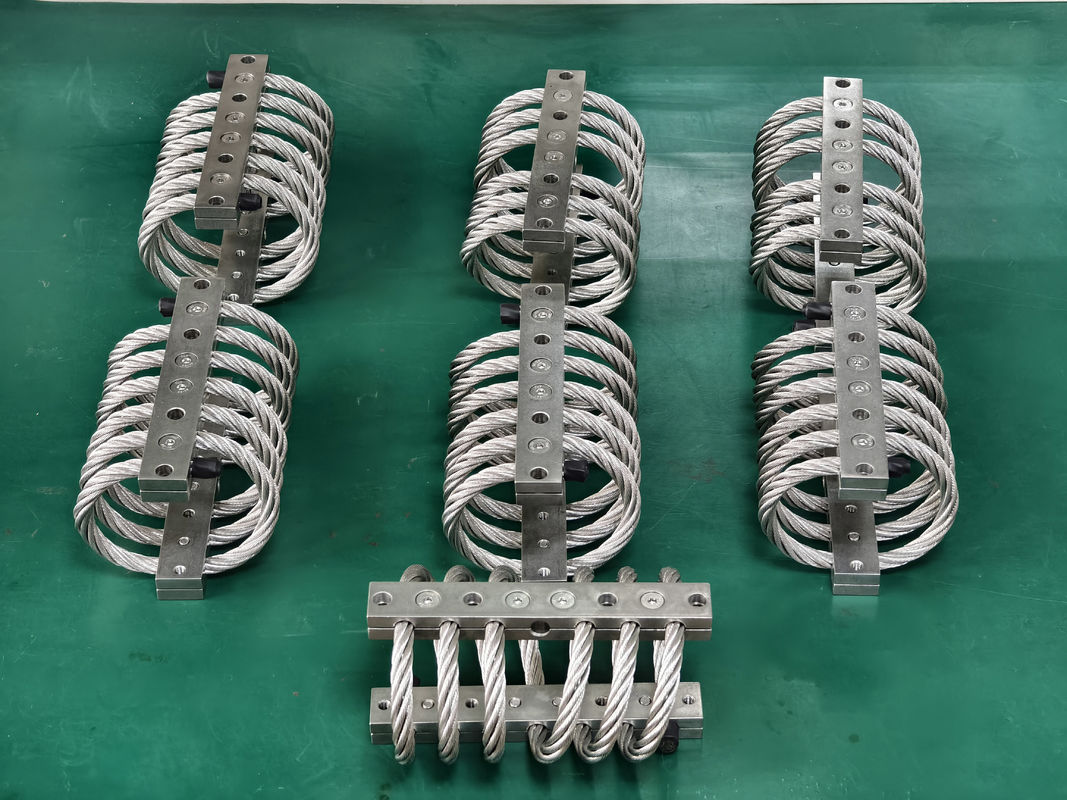

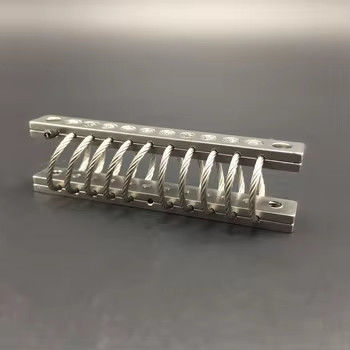

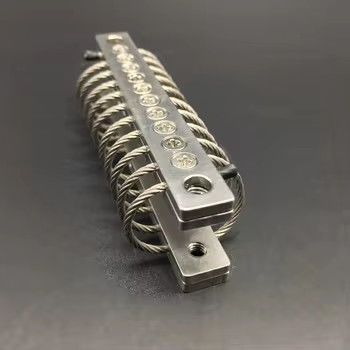

시안 호안 마이크로 웨이브 컴퍼니 (주) 의 JGX-0648A 시리즈 와이어 로프 진동 격리기는 고 정밀 장비의 진동 보호에 대한 주요 선택으로 부상했습니다.군용품의 품질 덕분에특수 설계 된 나선 철사 로프 구조를 통해 이러한 격리기는 다방향 진동 격리를 달성합니다.장비 운반 및 운용 중 진동 및 충격의 영향을 효과적으로 줄이는 것.
그 핵심 장점은 높은 진압 특성으로 진동 에너지를 빠르게 분산하여 공명 현상을 피하고 장비의 안정성을 보장합니다.JGX-0648A 시리즈는 또한 넓은 부하 범위가 있습니다, 다양한 무게의 장비의 진동 격리 요구를 유연하게 충족합니다. 피로 저항과 환경 적응성에 대해 엄격하게 테스트되었습니다.제품들은 극한 조건에서도 뛰어난 성능을 유지합니다..
레이더 시스템, 전자 대응 장비 또는 정밀 실험실 기기, JGX-0648A 시리즈는 신뢰할 수있는 진동 격리 지원을 제공합니다.시안 호안 마이크로 웨이브의 고품질 진동 격리 분야에서 기술력을 보여주는.
장착 옵션
크기 파라미터:
| 모델 | H3±330 | WW | 단위 무게 | 장착 옵션 | 구멍을 통해 ((mm) | 스레드 (mm) | Csink ((°C) |
| JGX-0648D-79A | 48 | 56 | 0.456 | A,B,C,D,E,S | 6.9±0.13 | M6×10 | 90 |
| JGX-0648D-68A | 54 | 64 | 0.492 | ||||
| JGX-0648D-56A | 59 | 71 | 0.516 | ||||
| JGX-0648D-45A | 64 | 80 | 0.564 | ||||
| JGX-0648D-39A | 64 | 89 | 0.832 | ||||
| JGX-0648D-36A | 67 | 95 | 0.864 | ||||
| JGX-0648D-33A | 67 | 100 | 0.684 | ||||
| JGX-0648D-30A | 83 | 108 | 0.708 |
기술 데이터 시트:
수직 부하
| 곡선 번호 | 모델 | 최대 정적 부하 (N) | 최대 변형 (mm) |
진동 경직성 (KN/m) |
충격 경직성 (KN/m) |
| 1 | JGX-0648D-79A | 79 | 17.8 | 382 | 182 |
| 2 | JGX-0648D-68A | 68 | 23.9 | 266 | 116 |
| 3 | JGX-0648D-56A | 56 | 29.0 | 196 | 79 |
| 4 | JGX-0648D-45A | 45 | 32.0 | 151 | 60 |
| 5 | JGX-0648D-39A | 39 | 32.0 | 127 | 51 |
| 6 | JGX-0648D-36A | 36 | 35.6 | 109 | 42 |
| 7 | JGX-0648D-33A | 33 | 35.6 | 100 | 39 |
| 8 | JGX-0648D-30A | 30 | 50.8 | 74 | 25 |
45° 방향 부하:
| 곡선 번호 | 모델 | 최대 정적 부하 (N) | 최대 변형 (mm) | 진동 경직성 (KN/m) | 충격 경직성 (KN/m) |
| 1 | JGX-0648D-79A | 56.7 | 25.9 | 215 | 89 |
| 2 | JGX-0648D-68A | 47.7 | 34.0 | 151 | 58 |
| 3 | JGX-0648D-56A | 39.8 | 39.6 | 109 | 40 |
| 4 | JGX-0648D-45A | 32.8 | 45.7 | 86 | 30 |
| 5 | JGX-0648D-39A | 27.9 | 45.7 | 72 | 25 |
| 6 | JGX-0648D-36A | 25.3 | 50.8 | 61 | 21 |
| 7 | JGX-0648D-33A | 23.4 | 50.8 | 56 | 19 |
| 8 | JGX-0648D-30A | 21.3 | 71.6 | 41 | 12 |
측면 부하:
| 곡선 번호 | 모델 | 최대 정적 부하 (N) | 최대 정적 부하 (N) | 진동 경직성 (KN/m) | 충격 경직성 (KN/m) |
| 1 | JGX-0648D-79A | 43.2 | 18.8 | 110 | 110 |
| 2 | JGX-0648D-68A | 36.3 | 24.9 | 72 | 72 |
| 3 | JGX-0648D-56A | 31.7 | 30.0 | 49 | 49 |
| 4 | JGX-0648D-45A | 25.0 | 34.0 | 37 | 37 |
| 5 | JGX-0648D-39A | 22.7 | 34.0 | 32 | 32 |
| 6 | JGX-0648D-36A | 20.4 | 38.1 | 25 | 25 |
| 7 | JGX-0648D-33A | 18.2 | 38.1 | 23 | 23 |
| 8 | JGX-0648D-30A | 15.9 | 52.8 | 16 | 16 |
