고강도 및 가벼운 JGX-0648A-33A 가중감각 애플리케이션을 위한 와이어 로프 진동 격리기

고강도 및 가벼운 JGX-0648A-33A 가중감각 애플리케이션을 위한 와이어 로프 진동 격리기

원래 장소:

중국

브랜드 이름:

Hoan

인증:

ISO9001:2015

모델 번호:

JGX-0648A-33A

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
와이어 로프 길이:
79.5 밀리미터
상대 승적:
역류 방지 댐퍼
특징:
고정 구멍; 내유성
장착 구멍:
M6
동조 주파수:
15Hz
높은:
30mm
모델:
GR 시리즈
격리 주파수:
5Hz
제품 적재 용량:
사용자 정의 가능
소재:
스테인리스 스틸
적용:
진동 차단
온도 범위:
-40℃ ~ 80℃
지불 및 배송 조건
최소 주문 수량
4
지불 조건
L/C,D/A,T/T,D/P,MoneyGram,웨스턴 유니온
제품 설명
JGX-0648A 시리즈

현대 장비의 가벼운 요구 사항에 대응하여, 시안 호안 마이크로 웨이브 회사에서 개발 한 JGX-0648A 시리즈 와이어 로프 진동 격리기높은 성능을 보장하면서 무게 최적화를 달성고강성 스테인레스 스틸로 제작된 이 제품은 가벼운 구조를 가지고 있지만 뛰어난 부하 내구성과 내구성을 가지고 있습니다.특히 드론과 차량에 장착된 전자제품과 같은 무게에 민감한 애플리케이션에 적합합니다..


그 독특한 철사 로프 넥팅 프로세스는 고립기에 뛰어난 탄력 회복 능력을 부여하여 장기 압축에도 플라스틱 변형이 없도록합니다.JGX-0648A 시리즈는 좋은 노화 방지 성능과 긴 서비스 수명을 자랑수평 또는 수직 배열을 지원하는 여러 설치 방법을 통해 다양한 장비 배열 요구 사항에 적응합니다.


끊임없는 혁신을 통해 시안 호안 마이크로 웨이브는 고객들에게 가벼운 무게와 높은 신뢰성을 균형 잡는 진동 격리 솔루션을 제공합니다.역동적인 환경에서 안정적으로 작동하는 장비.

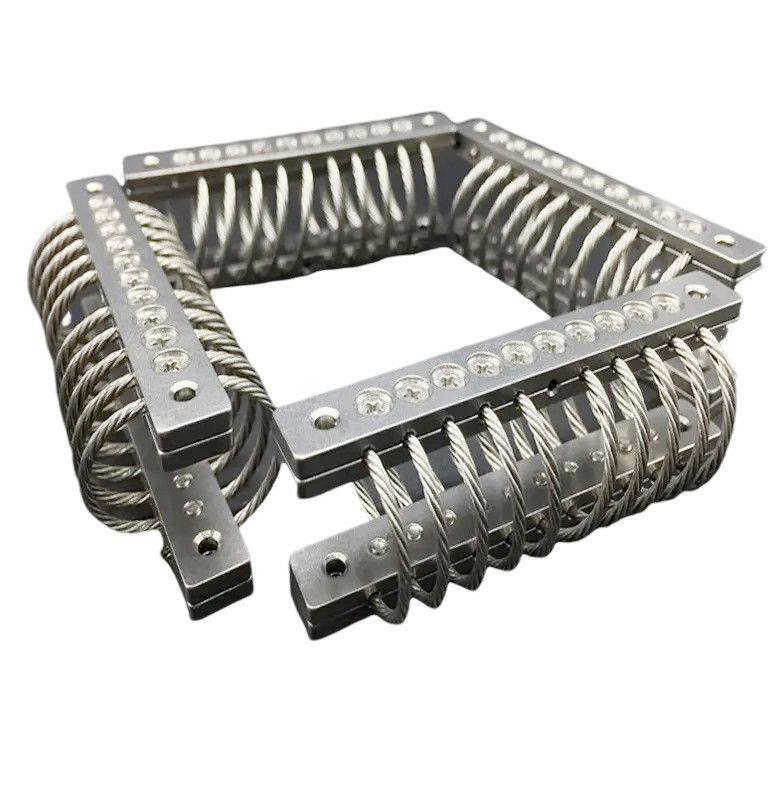

고강도 및 가벼운 JGX-0648A-33A 가중감각 애플리케이션을 위한 와이어 로프 진동 격리기 0

장착 옵션

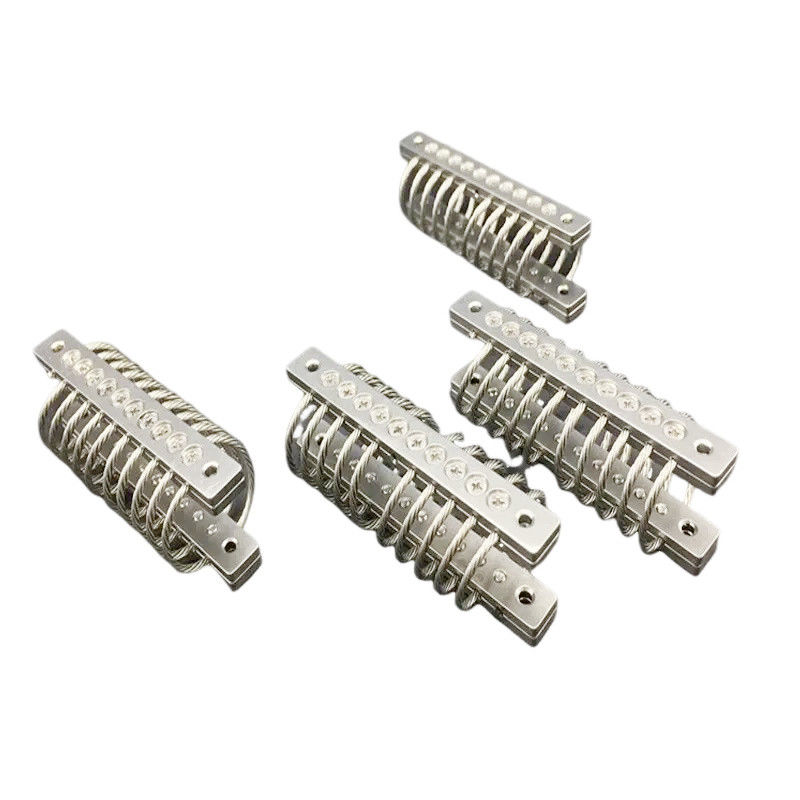

고강도 및 가벼운 JGX-0648A-33A 가중감각 애플리케이션을 위한 와이어 로프 진동 격리기 1

크기 파라미터:

모델 H3±330 WW 단위 무게 장착 옵션 구멍을 통해 ((mm) 스레드 (mm) Csink ((°C)
JGX-0648D-79A 48 56 0.456 A,B,C,D,E,S 6.9±0.13 M6×10 90
JGX-0648D-68A 54 64 0.492
JGX-0648D-56A 59 71 0.516
JGX-0648D-45A 64 80 0.564
JGX-0648D-39A 64 89 0.832
JGX-0648D-36A 67 95 0.864
JGX-0648D-33A 67 100 0.684
JGX-0648D-30A 83 108 0.708

기술 데이터 시트:


수직 부하

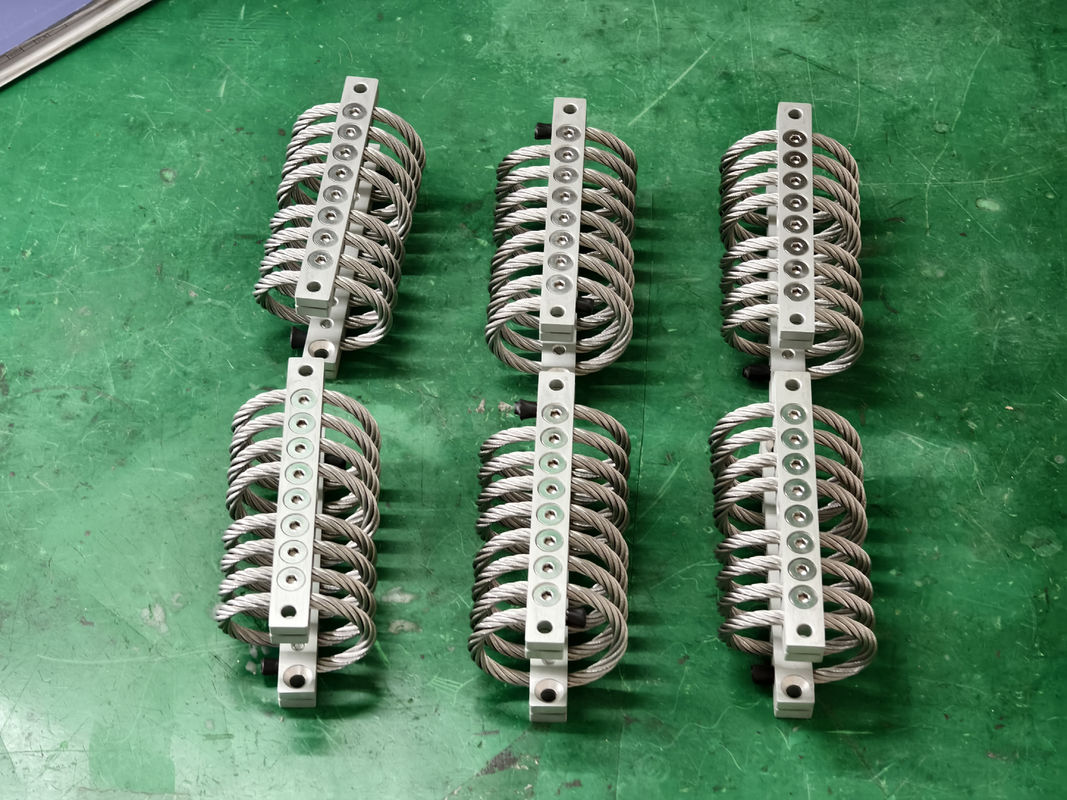

고강도 및 가벼운 JGX-0648A-33A 가중감각 애플리케이션을 위한 와이어 로프 진동 격리기 2
곡선 번호 모델 최대 정적 부하 (N) 최대 변형 (mm)

진동 경직성

(KN/m)

충격 경직성 (KN/m)
1 JGX-0648D-79A 79 17.8 382 182
2 JGX-0648D-68A 68 23.9 266 116
3 JGX-0648D-56A 56 29.0 196 79
4 JGX-0648D-45A 45 32.0 151 60
5 JGX-0648D-39A 39 32.0 127 51
6 JGX-0648D-36A 36 35.6 109 42
7 JGX-0648D-33A 33 35.6 100 39
8 JGX-0648D-30A 30 50.8 74 25

45° 방향 부하:

고강도 및 가벼운 JGX-0648A-33A 가중감각 애플리케이션을 위한 와이어 로프 진동 격리기 3

곡선 번호 모델 최대 정적 부하 (N) 최대 변형 (mm) 진동 경직성 (KN/m) 충격 경직성 (KN/m)
1 JGX-0648D-79A 56.7 25.9 215 89
2 JGX-0648D-68A 47.7 34.0 151 58
3 JGX-0648D-56A 39.8 39.6 109 40
4 JGX-0648D-45A 32.8 45.7 86 30
5 JGX-0648D-39A 27.9 45.7 72 25
6 JGX-0648D-36A 25.3 50.8 61 21
7 JGX-0648D-33A 23.4 50.8 56 19
8 JGX-0648D-30A 21.3 71.6 41 12

측면 부하:

고강도 및 가벼운 JGX-0648A-33A 가중감각 애플리케이션을 위한 와이어 로프 진동 격리기 4

곡선 번호 모델 최대 정적 부하 (N) 최대 정적 부하 (N) 진동 경직성 (KN/m) 충격 경직성 (KN/m)
1 JGX-0648D-79A 43.2 18.8 110 110
2 JGX-0648D-68A 36.3 24.9 72 72
3 JGX-0648D-56A 31.7 30.0 49 49
4 JGX-0648D-45A 25.0 34.0 37 37
5 JGX-0648D-39A 22.7 34.0 32 32
6 JGX-0648D-36A 20.4 38.1 25 25
7 JGX-0648D-33A 18.2 38.1 23 23
8 JGX-0648D-30A 15.9 52.8 16 16

* 장착 바의 재료 *
 스테인리스 스틸 또는 알루미늄을 선택할 수 있습니다
* 알루미늄 장착 바의 표면 처리 선택 *
흰색 안오디제이션:알루미늄 표면을 그 자체보다 더 단단하게 만들기 위한 표면 처리. 흰색 소금 알루미늄 장착 바의 색은 알루미늄 자체와 같은 색을 유지합니다.그것은 알루미늄 장착 바의 정상적인 표면 처리입니다;

하드 애노딩:알루미늄 장착 막대기를 만들기 위한 표면 처리는 흰색 소금 방식보다 훨씬 더 단단합니다.단단한 애노이드 알루미늄 장착 바의 색상은 흰색 애노이드 방식보다 더 어두운철사선 격리기를 사용하는 작업 조건의 복잡한 또는 특별한 요구 사항에 대한 특수 사용.
