Place of Origin:
China
브랜드 이름:
Hoan
인증:
ISO9001:2015
모델 번호:
JGX-0956A-32A
JGX-0956A 시리즈

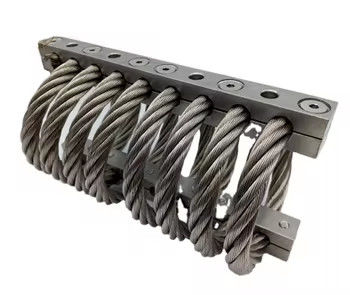

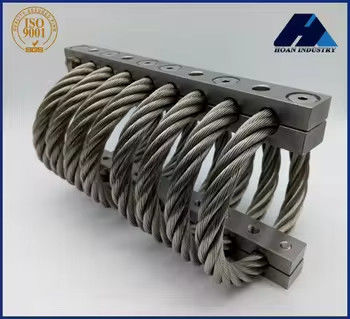

JGX-0956 시리즈 와이어 로프 아이솔레이터는 뛰어난 성능으로 경쟁 시장에서 두각을 나타냅니다. 핵심 탄성 부품은 다중 가닥 방향 권취 공정을 사용하며, 독특한 구조 설계는 놀라운 히스테리시스 특성을 제공하여 강철 와이어 사이의 정밀한 마찰, 압축 및 미끄러짐을 통해 진동 에너지를 효율적으로 소산시킵니다.
성능 매개변수 측면에서 이 아이솔레이터 시리즈는 업계 최고의 낮은 고유 진동수를 달성하여 저주파 진동을 깊이 격리합니다. 동시에 다층 댐핑 구조는 고주파 진동 전달을 정밀하게 억제합니다. 극한의 환경적 과제에 직면했을 때, 이 제품은 -40°C에서 200°C까지의 넓은 온도 범위 내에서 안정적인 진동 격리 성능을 유지하며, 산, 알칼리, 오일 및 기타 오염 물질로부터의 화학적 부식에 저항하여 화학 공장의 고온, 고부식성 산업 장비에 이상적입니다.
정적 하중 곡선
| No. | 모델 |
최대 정적 하중 (KG) |
최대 처짐 (mm) |
KV(진동) (KN/m) |
Ks(충격) (KN/m) |
| 1 | JGX-0956A-110A | 110 | 34.0 | 275 | 135 |
| 2 | JGX-0956A-104A | 104 | 37.1 | 240 | 114 |
| 3 | JGX-0956A-80A | 80 | 40.1 | 180 | 84 |
| 4 | JGX-0956A-75A | 75 | 44.7 | 154 | 68 |
| 5 | JGX-0956A-72A | 72 | 49.8 | 137 | 60 |
| 6 | JGX-0956A-40A | 40 | 66.0 | 65 | 25 |
| 7 | JGX-0956A-32A | 32 | 68.1 | 51 | 19 |
| No. | 모델 |
최대 정적 하중 (KG) |
최대 처짐 (mm) |
KV(진동) (KN/m) |
Ks(충격) (KN/m) |
| 1 | JGX-0956A-110A | 90.8 | 47.8 | 177 | 77 |
| 2 | JGX-0956A-104A | 84.0 | 51.8 | 156 | 67 |
| 3 | JGX-0956A-80A | 68.1 | 55.9 | 120 | 49 |
| 4 | JGX-0956A-75A | 63.6 | 63.0 | 103 | 40 |
| 5 | JGX-0956A-72A | 61.3 | 71.1 | 92 | 35 |
| 6 | JGX-0956A-40A | 34.8 | 91.9 | 44 | 16 |
| 7 | JGX-0956A-32A | 28.6 | 95.0 | 36 | 12 |
| No. | 모델 |
최대 정적 하중 (KG) |
최대 처짐 (mm) |
KV(진동) (KN/m) |
Ks(충격) (KN/m) |
| 1 | JGX-0956A-110A | 70.3 | 36.1 | 98 | 98 |
| 2 | JGX-0956A-104A | 65.8 | 39.1 | 84 | 84 |
| 3 | JGX-0956A-80A | 49.9 | 42.2 | 58 | 58 |
| 4 | JGX-0956A-75A | 47.7 | 47.2 | 49 | 49 |
| 5 | JGX-0956A-72A | 45.4 | 52.8 | 44 | 44 |
| 6 | JGX-0956A-40A | 20.4 | 68.1 | 20 | 20 |
| 7 | JGX-0956A-32A | 15.9 | 71.1 | 15 | 15 |
적용 시나리오
1. 해양 산업에서 엔진 및 펌프 세트의 진동 격리에 사용됩니다.
2. 리소그래피 머신 및 테스트 장비와 같은 정밀 기기에 진동 방지 기능을 제공합니다.
3. 또한 산업 기계, 철도 차량 및 건물 구조 내진 설계의 진동 제어에도 적용되어 복잡한 환경에서 충격과 진동을 효과적으로 격리합니다.
고객 사진
