Place of Origin:
China
브랜드 이름:
Hoan
인증:
ISO9001:2015
Model Number:
JGX-1276A-92A
JGX-1276A 시리즈
제품 설명

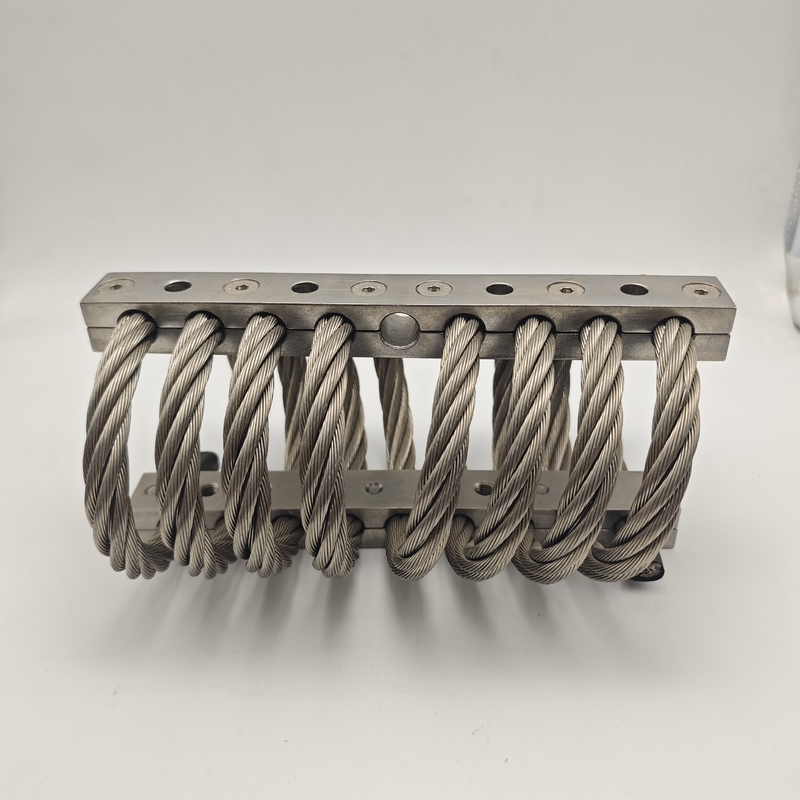

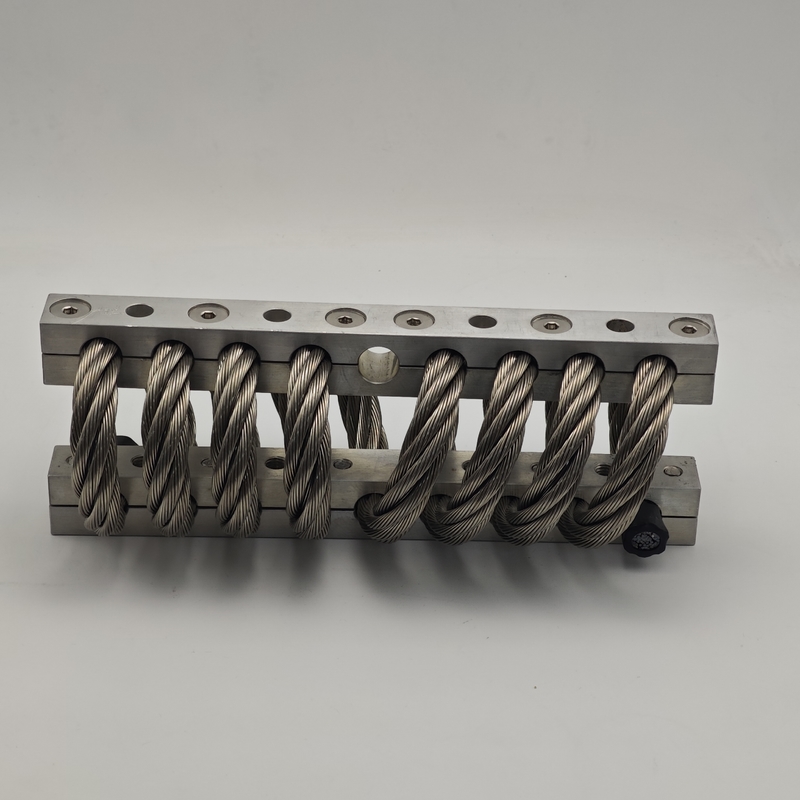

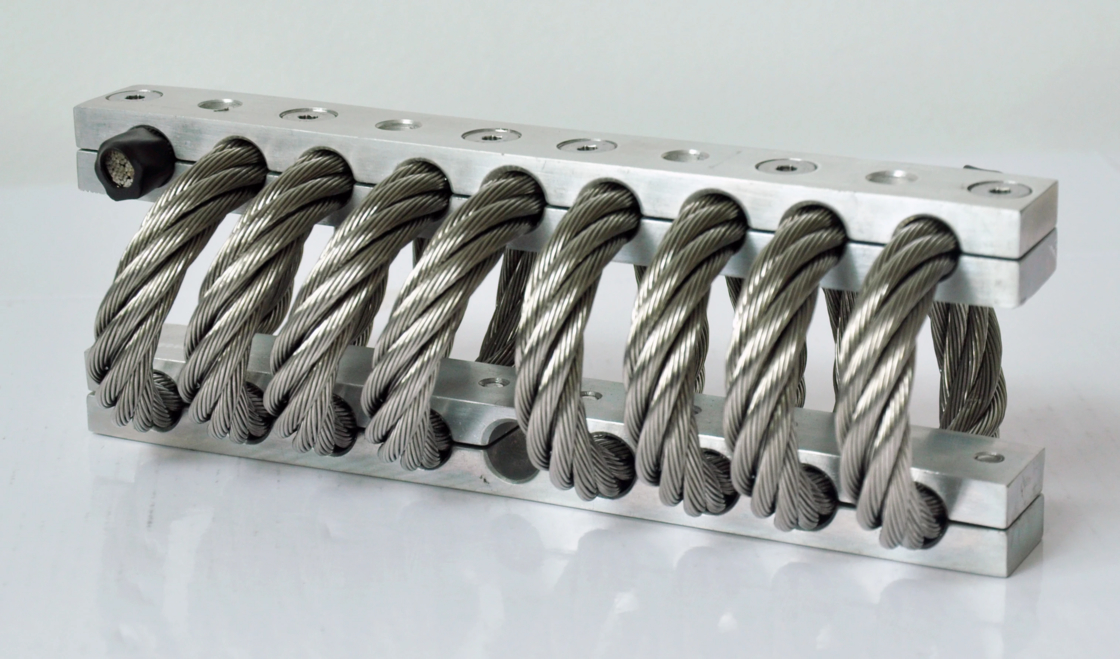

Xi'an Hoan Microwave Co., Ltd.에서 개발 및 제조한 JGX-1276A 시리즈 강철 와이어 로프 진동 절연체는 고성능 특수 스테인리스 스틸 와이어 로프를 기반으로 세심하게 설계된 비선형 진동 절연 요소입니다. 이 시리즈의 핵심 구조는 특수 공정을 통해 감아 형성된 특정 직경의 스테인리스 스틸 와이어 로프를 채택하여 독특한 다중 가닥 나선형 구조를 만듭니다. 이 설계는 절연체에 뛰어난 다방향 진동 절연 성능을 부여하여 광대역 진동 및 충격 에너지를 여러 방향에서 효과적으로 감쇠시킵니다.
JGX-1276A 시리즈는 가혹한 환경에서 특히 뛰어난 성능을 발휘합니다. 사용된 고품질 스테인리스 스틸 재료는 뛰어난 내식성을 가지고 있어 고습도 및 염수 분무와 같은 가혹한 환경에서 장기간 안정적으로 작동하여 장비의 핵심 부품의 안전을 보장합니다. 이 시리즈의 절연체는 넓은 환경 적응성을 가지며 비교적 넓은 온도 범위 내에서 안정적인 진동 절연 효과를 유지할 수 있습니다.
복잡한 작업 조건에서 JGX-1276A 시리즈는 뛰어난 충격 저항과 우수한 하중 적응성을 보여주며 운송, 작동 또는 외부 환경으로 인해 발생하는 정밀 기기, 전자 장비 및 항공/차량 탑재 장치의 심각한 진동 및 충격 손상으로부터 효과적으로 보호할 수 있습니다. 한편, 구조 설계는 노화 및 풀림과 같은 기존 진동 절연 요소의 단점을 피하고 긴 수명과 유지 보수가 필요 없는 작동의 장점을 가지고 있어 사용자의 후속 유지 보수 비용을 크게 절감합니다.
정적 하중 곡선
| No. | 모델 |
최대 정적 하중 (kg) |
최대 처짐 (mm) |
Kv(진동) (KN/M) |
Ks(충격) (KN/m) |
|
1 |
JGX-1276A-278A | 278 | 32.0 | 716 | 352 |
| 2 | JGX-1276A-233A | 233 | 38.1 | 531 | 249 |
| 3 | JGX-1276A-220A | 220 | 43.2 | 461 | 208 |
| 4 | JGX-1276A-176A | 176 | 48.8 | 343 | 147 |
| 5 | JGX-1276A-149A | 149 | 59.9 | 256 | 103 |
| 6 | JGX-1276A-130A | 130 | 74.7 | 196 | 72 |
| 7 | JGX-1276A-115A | 115 | 85.9 | 154 | 54 |
| 8 | JGX-1276A-92A | 92 | 102.6 | 111 | 37 |
| No. | 모델 |
최대 정적 하중 (kg) |
최대 처짐 (mm) |
Kv(진동) (KN/M) |
Ks(충격) (KN/m) |
|
1 |
JGX-1276A-278A | 197.4 | 44.7 | 405 | 177 |
| 2 | JGX-1276A-233A | 165.7 | 52.8 | 298 | 126 |
| 3 | JGX-1276A-220A | 156.6 | 61.0 | 263 | 105 |
| 4 | JGX-1276A-176A | 124.8 | 68.6 | 194 | 74 |
| 5 | JGX-1276A-149A | 106.6 | 84.8 | 144 | 51 |
| 6 | JGX-1276A-130A | 93.1 | 105.7 | 110 | 37 |
| 7 | JGX-1276A-115A | 81.7 | 121.9 | 88 | 28 |
| 8 | JGX-1276A-92A | 63.6 | 144.8 | 62 | 19 |
| No. | 모델 |
최대 정적 하중 (kg) |
최대 처짐 (mm) |
Kv(진동) (KN/M) |
Ks(충격) (KN/m) |
|
1 |
JGX-1276A-278A | 152.0 | 33.0 | 221 | 221 |
| 2 | JGX-1276A-233A | 124.8 | 40.1 | 156 | 156 |
| 3 | JGX-1276A-220A | 115.7 | 45.2 | 130 | 130 |
| 4 | JGX-1276A-176A | 93.1 | 50.8 | 91 | 91 |
| 5 | JGX-1276A-149A | 61.3 | 56.9 | 60 | 60 |
| 6 | JGX-1276A-130A | 45.4 | 77.7 | 46 | 46 |
| 7 | JGX-1276A-115A | 34.1 | 90.9 | 33 | 33 |
| 8 | JGX-1276A-92A | 22.7 | 107.7 | 23 | 23 |
제품 재료
* Xi'an Hoan의 진동 절연체의 고유한 특징 *
* 크리프 또는 노화 없음.
* 높은 내부 감쇠.
* 매우 넓은 온도 범위.
* 다양한 가능한 피팅.
* 빠르고 경제적인 프로토타입 제작.
* 매우 견고한 구조와 긴 수명.
* 우수한 충격 및 진동 절연 결합.
* 화학 물질, 해수, 오존, UV 광선에 영향을 받지 않음
고객 사진
