Place of Origin:
China
브랜드 이름:
Hoan
Model Number:
JGX-1278A-199A
JGX-1278A 시리즈

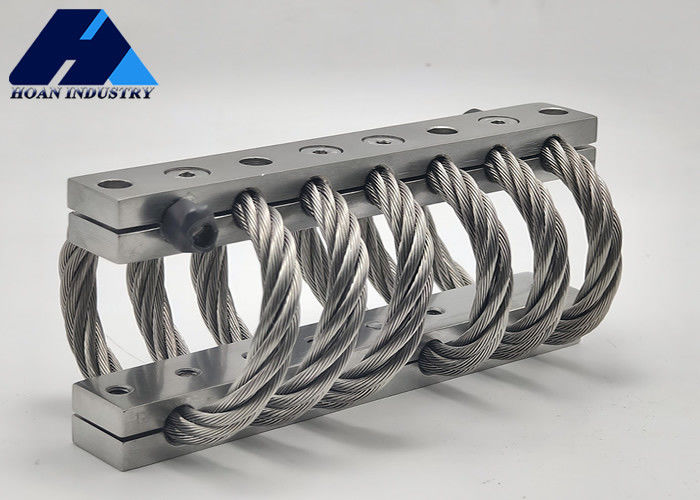

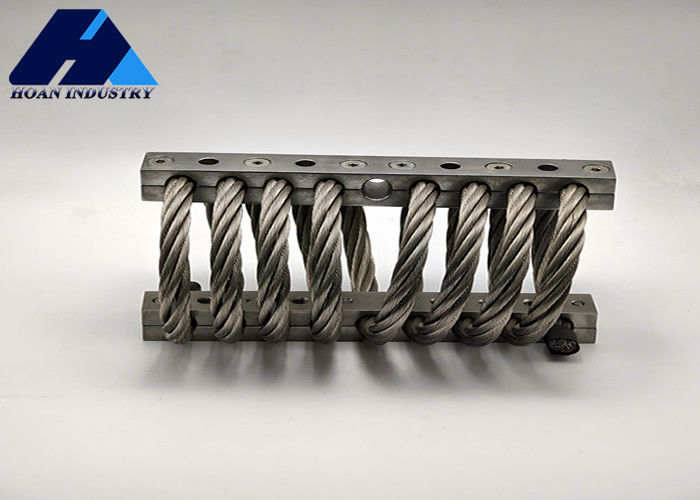

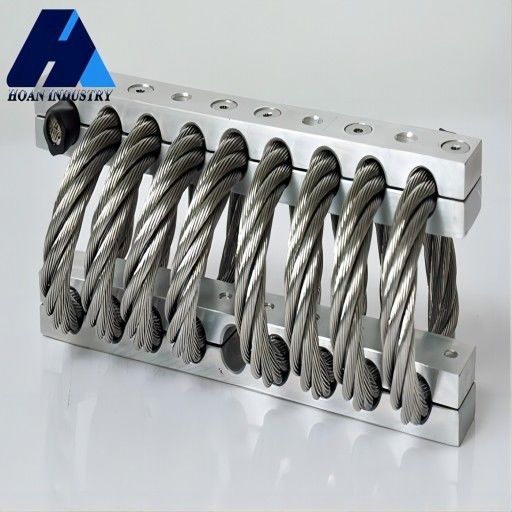

JGX-1278A-199A 와이어 로프 격리기는 복잡한 산업 환경에 특별히 설계된 고성능의 진동 격리 장치입니다. 고품질의 스테인레스 스틸 와이어로 짜여,우수한 충격 저항력과 극한 환경에도 견딜 수 있는 능력을 가지고 있습니다.그것의 핵심 구조, 정밀 롤링 기술을 통해 세 차원 진동 흡수를 달성,특히 원자력 에너지와 같은 매우 높은 신뢰성 요구 사항이있는 분야에 적합합니다., 해양 및 항공 우주 산업.
이 격리기는 199A의 등급 부하를 가지고 있으며, 자연 주파수는 3-5Hz까지 낮으며 최적화 된 완화 비율 디자인을 가지고 있습니다.그것은 효과적으로 장비 공명을 억제하고 진동 전송 효율을 줄일 수 있습니다모든 금속 하우징과 항 경화 코팅은 소금 스프레이와 기름 오염과 같은 혹독한 조건에서 장기간 유지 보수 없이 작동 할 수 있습니다.그리고 GJB6412-2008 선박용 진동 격리기 사양을 준수합니다..
이 제품은 모듈형 설계로 벽에 장착하고 기판에 장착하는 것과 같은 여러 설치 방법을 지원합니다.정밀 기기나 엔진 부리 같은 시나리오에 빠르게 통합될 수 있습니다, 장비의 수명과 안정성을 크게 향상시킵니다. 전형적인 응용 분야는 원자력 발전 팬의 노이즈 감축, 선박 전자 장비의 충격 저항,그리고 차량에 장착된 정밀 측정 기기의 진동 방지, 이 모든 것은 여러 산업에서 실제로 확인되었습니다.
차원 매개 변수 테이블
정적 부하 곡선
| 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
Kv (비브레이션) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-1278A-370A | 370 | 32.0 | 954 | 471 |
| 2 | JGX-1278A-310A | 310 | 38.1 | 708 | 333 |
| 3 | JGX-1278A-292A | 292 | 43.2 | 613 | 278 |
| 4 | JGX-1278A-235A | 235 | 48.8 | 457 | 196 |
| 5 | JGX-1278A-199A | 199 | 59.9 | 340 | 137 |
| 6 | JGX-1278A-176A | 176 | 74.7 | 261 | 96 |
| 7 | JGX-1278A-154A | 154 | 85.9 | 207 | 74 |
| 8 | JGX-1278A-122A | 122 | 102.6 | 148 | 49 |
| 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
Kv (비브레이션) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-1278A-370A | 263.2 | 44.7 | 539 | 236 |
| 2 | JGX-1278A-310A | 220.1 | 52.8 | 398 | 168 |
| 3 | JGX-1278A-292A | 208.8 | 61.0 | 349 | 138 |
| 4 | JGX-1278A-235A | 165.7 | 68.6 | 259 | 98 |
| 5 | JGX-1278A-199A | 143.0 | 84.8 | 193 | 68 |
| 6 | JGX-1278A-176A | 124.8 | 105.7 | 147 | 49 |
| 7 | JGX-1278A-154A | 109.0 | 121.9 | 117 | 37 |
| 8 | JGX-1278A-122A | 84.0 | 144.8 | 83 | 25 |
| 아니 | 모델 |
최대 정적 부하 (kg) |
최대 기울기 (mm) |
Kv (비브레이션) (KN/m) |
Ks ((쇼크) (KN/m) |
| 1 | JGX-1278A-370A | 299.6 | 33.0 | 294 | 294 |
| 2 | JGX-1278A-310A | 174.8 | 40.1 | 207 | 207 |
| 3 | JGX-1278A-292A | 158.9 | 45.2 | 173 | 173 |
| 4 | JGX-1278A-235A | 122.6 | 50.8 | 121 | 121 |
| 5 | JGX-1278A-199A | 81.7 | 56.9 | 81 | 81 |
| 6 | JGX-1278A-176A | 61.3 | 77.7 | 60 | 60 |
| 7 | JGX-1278A-154A | 45.4 | 90.9 | 46 | 46 |
| 8 | JGX-1278A-122A | 29.5 | 107.7 | 30 | 30 |
* 장착 바의 재료 *
스테인리스 스틸 또는 알루미늄을 선택할 수 있습니다
* 알루미늄 장착 바의 표면 처리 선택 *
* 화이트 애노딩: 알루미늄 표면을 그 자체보다 더 단단하게 만들기 위한 표면 처리. 화이트 애노딩 알루미늄 장착 바의 색은 알루미늄 자체와 같은 색을 유지합니다.그것은 알루미늄 장착 바의 정상적인 표면 처리입니다;
* 시안 호안의 독특한 특징진동격리장치 *
