Place of Origin:
China
브랜드 이름:
Hoan
Model Number:
JGX-1278A-176A
JGX-1278A 시리즈

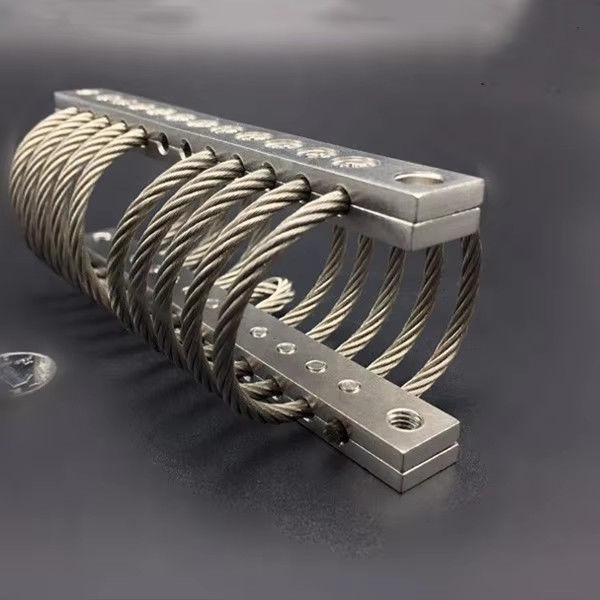

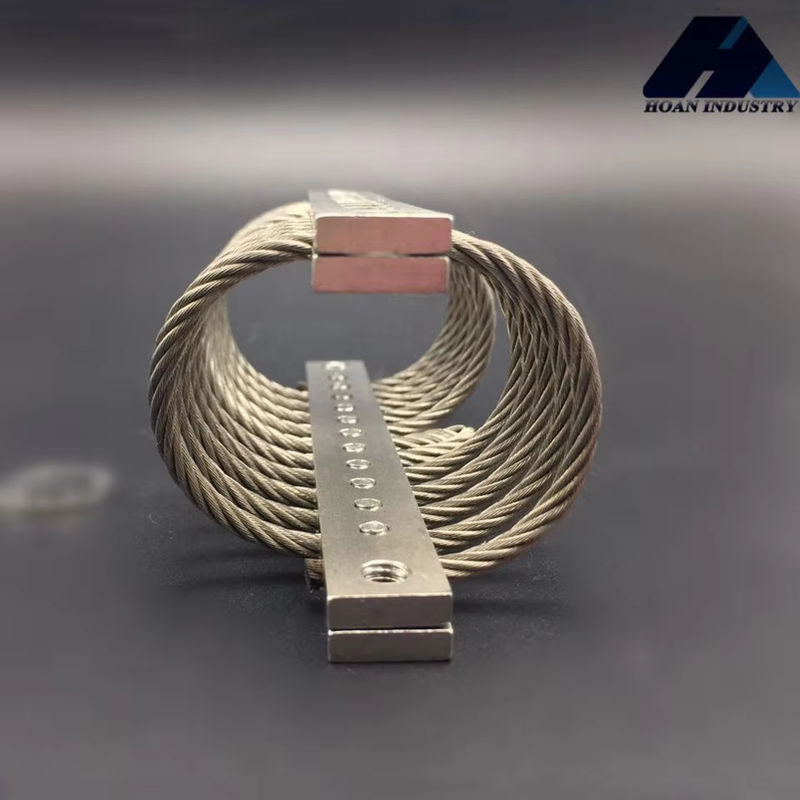

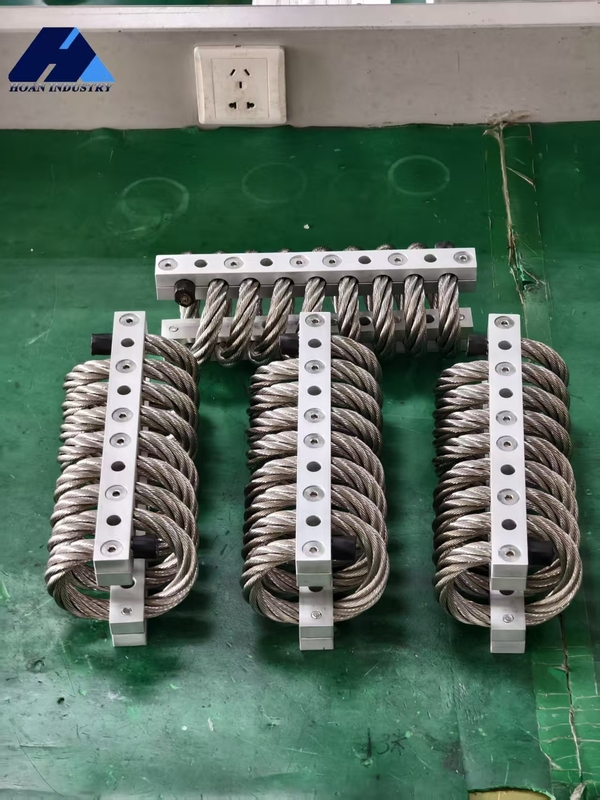

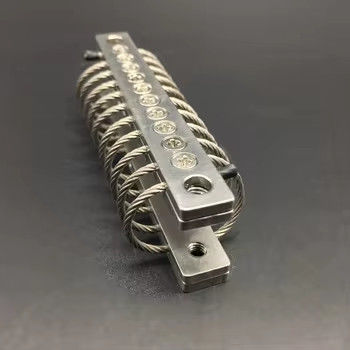

Xi'an Hoan Microwave Co., Ltd.에서 개발 및 제조한 JGX-1278A 시리즈 강선 로프 방진기는 정밀 장비를 충격 및 진동의 영향으로부터 보호하도록 특별히 설계된 고성능 방진 부품입니다. 이 시리즈의 핵심은 독특한 강선 로프 권취 구조에 있으며, 이는 강선 가닥 사이의 비선형 마찰 및 압출 변형을 통해 모든 방향에서 진동 에너지를 효과적으로 흡수하고 소산시켜 특히 고주파 충격 및 불규칙 진동에 대해 뛰어난 방진 효과를 나타냅니다.
JGX-1278A 시리즈는 엄격한 설계와 컴팩트한 구조를 특징으로 하며, 주로 내식성이 높은 강선 로프와 견고한 금속 커넥터(예: 장착 베이스 플레이트)로 구성됩니다. 성숙된 제조 공정은 제품의 일관성과 신뢰성을 보장합니다. 이 방진기는 광범위한 하중 지지 능력, 정적 강성과 동적 강성의 합리적인 비율, 우수한 감쇠 성능과 같은 특징을 자랑하며, 다양한 하중 및 환경 요구 사항에 적응할 수 있습니다.
진동 방지 분야에서 Xi'an Hoan Microwave의 중요한 제품인 JGX-1278A 시리즈는 정밀 기기, 통신 장비, 항법 시스템 및 군용 전자 쉘터와 같이 높은 수준의 진동 방지 보호가 필요한 경우에 널리 사용되어 내부 민감한 장비에 안정적인 작동 환경을 제공합니다.
정적 하중 곡선
| 아니요 | 모델 |
최대 정적 하중 (kg) |
최대 처짐 (mm) |
Kv(진동) (KN/m) |
Ks(충격) (KN/m) |
| 1 | JGX-1278A-370A | 370 | 32.0 | 954 | 471 |
| 2 | JGX-1278A-310A | 310 | 38.1 | 708 | 333 |
| 3 | JGX-1278A-292A | 292 | 43.2 | 613 | 278 |
| 4 | JGX-1278A-235A | 235 | 48.8 | 457 | 196 |
| 5 | JGX-1278A-199A | 199 | 59.9 | 340 | 137 |
| 6 | JGX-1278A-176A | 176 | 74.7 | 261 | 96 |
| 7 | JGX-1278A-154A | 154 | 85.9 | 207 | 74 |
| 8 | JGX-1278A-122A | 122 | 102.6 | 148 | 49 |
| 아니요 | 모델 |
최대 정적 하중 (kg) |
최대 처짐 (mm) |
Kv(진동) (KN/m) |
Ks(충격) (KN/m) |
| 1 | JGX-1278A-370A | 263.2 | 44.7 | 539 | 236 |
| 2 | JGX-1278A-310A | 220.1 | 52.8 | 398 | 168 |
| 3 | JGX-1278A-292A | 208.8 | 61.0 | 349 | 138 |
| 4 | JGX-1278A-235A | 165.7 | 68.6 | 259 | 98 |
| 5 | JGX-1278A-199A | 143.0 | 84.8 | 193 | 68 |
| 6 | JGX-1278A-176A | 124.8 | 105.7 | 147 | 49 |
| 7 | JGX-1278A-154A | 109.0 | 121.9 | 117 | 37 |
| 8 | JGX-1278A-122A | 84.0 | 144.8 | 83 | 25 |
| 아니요 | 모델 |
최대 정적 하중 (kg) |
최대 처짐 (mm) |
Kv(진동) (KN/m) |
Ks(충격) (KN/m) |
| 1 | JGX-1278A-370A | 299.6 | 33.0 | 294 | 294 |
| 2 | JGX-1278A-310A | 174.8 | 40.1 | 207 | 207 |
| 3 | JGX-1278A-292A | 158.9 | 45.2 | 173 | 173 |
| 4 | JGX-1278A-235A | 122.6 | 50.8 | 121 | 121 |
| 5 | JGX-1278A-199A | 81.7 | 56.9 | 81 | 81 |
| 6 | JGX-1278A-176A | 61.3 | 77.7 | 60 | 60 |
| 7 | JGX-1278A-154A | 45.4 | 90.9 | 46 | 46 |
| 8 | JGX-1278A-122A | 29.5 | 107.7 | 30 | 30 |
* 장착 바 재질 *
스테인리스 스틸 또는 알루미늄을 선택할 수 있습니다.
알루미늄 장착 바의 표면 처리 선택
* 백색 양극 산화: 알루미늄 표면을 자체보다 더 단단하게 만드는 표면 처리입니다. 백색 양극 산화 알루미늄 장착 바의 색상은 알루미늄 자체와 동일한 색상을 유지합니다. 이는 알루미늄 장착 바의 일반적인 표면 처리입니다.
* 경질 양극 산화: 알루미늄 장착 바를 백색 양극 산화 방식보다 훨씬 더 단단하게 만드는 표면 처리입니다. 경질 양극 산화 알루미늄 장착 바의 색상은 백색 양극 산화 방식보다 더 어둡습니다. 와이어 로프 방진기 사용 시 작업 조건의 복잡하거나 특수한 요구 사항에 특별히 사용됩니다.
