Place of Origin:
China
브랜드 이름:
Hoan
Model Number:
JGX-1278A-154A
JGX-1278A 시리즈

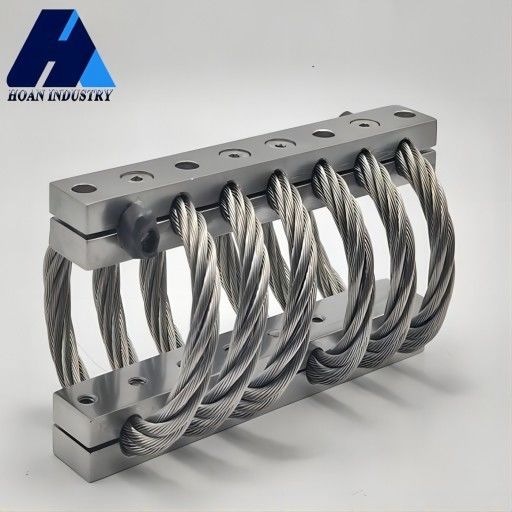

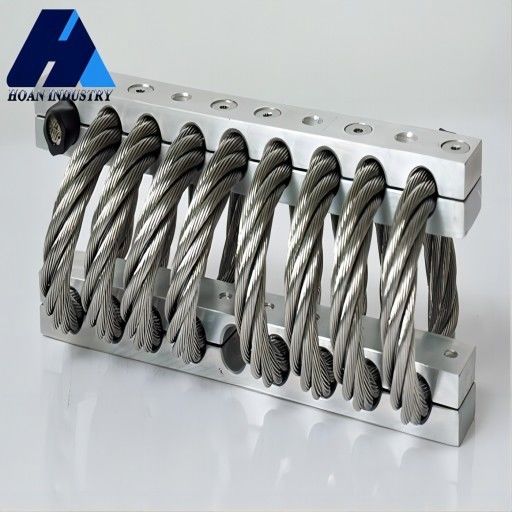

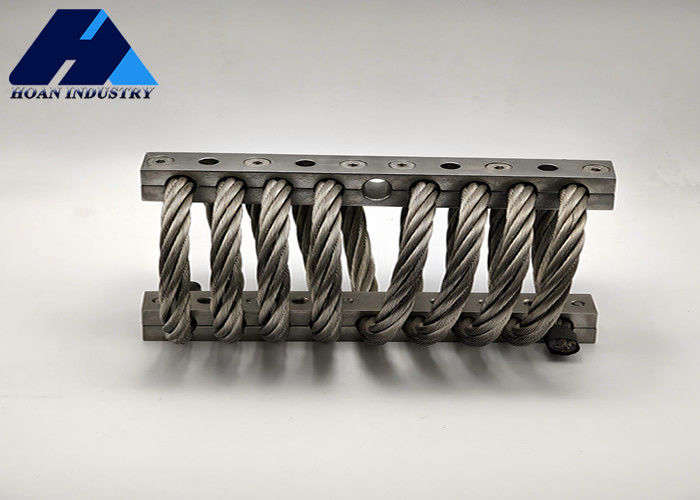

Xi'an Hoan Microwave의 JGX-1278A 시리즈 강철 와이어 로프 진동 절연기는 설계 시 엔지니어링 실용성과 성능 최적화를 충분히 고려했습니다.
강철 와이어 로프 코어: 특정 사양의 고성능 스테인리스 스틸 와이어 로프는 계산된 사전 인장력으로 정밀하게 감겨 있습니다. 이 핵심 구성 요소는 진동 절연 성능(강성, 댐핑, 피로 수명)을 결정합니다. 스트랜드 구조는 비선형 하중-변형 특성과 높은 댐핑을 보장합니다.
금속 연결 구조: 강철 와이어 로프의 양쪽 끝은 금속 커넥터(예: 베이스 플레이트 및 장착 플레이트)에 단단히 고정됩니다. 일반적으로 고강도 합금강 또는 부식 방지 표면 처리가 된 알루미늄 합금으로 만들어진 이 커넥터는 안정적인 설치 인터페이스와 구조적 지지력을 제공합니다. 연결 설계는 효과적인 하중 전달과 전반적인 안정성을 보장합니다.
소형화 및 경량화: 하중 지지 및 진동 절연 요구 사항을 충족하면서 부피와 무게를 최소화하도록 구조가 최적화되어 공간 제약적인 장비에 설치가 용이합니다.
표준화 및 직렬화: JGX-1278A 시리즈는 다양한 장비 무게와 진동 절연 요구 사항을 충족하기 위해 다양한 하중 범위를 포괄하는 다양한 사양을 포함합니다. 표준화된 설계는 선택, 설치 및 유지 관리를 단순화합니다.
이 세심한 구조 설계는 장기간 사용 시 진동 절연기의 안정성과 내구성을 보장합니다.
정적 하중 곡선
| 아니요 | 모델 |
최대 정적 하중 (kg) |
최대 처짐 (mm) |
Kv(진동) (KN/m) |
Ks(충격) (KN/m) |
| 1 | JGX-1278A-370A | 370 | 32.0 | 954 | 471 |
| 2 | JGX-1278A-310A | 310 | 38.1 | 708 | 333 |
| 3 | JGX-1278A-292A | 292 | 43.2 | 613 | 278 |
| 4 | JGX-1278A-235A | 235 | 48.8 | 457 | 196 |
| 5 | JGX-1278A-199A | 199 | 59.9 | 340 | 137 |
| 6 | JGX-1278A-176A | 176 | 74.7 | 261 | 96 |
| 7 | JGX-1278A-154A | 154 | 85.9 | 207 | 74 |
| 8 | JGX-1278A-122A | 122 | 102.6 | 148 | 49 |
| 아니요 | 모델 |
최대 정적 하중 (kg) |
최대 처짐 (mm) |
Kv(진동) (KN/m) |
Ks(충격) (KN/m) |
| 1 | JGX-1278A-370A | 263.2 | 44.7 | 539 | 236 |
| 2 | JGX-1278A-310A | 220.1 | 52.8 | 398 | 168 |
| 3 | JGX-1278A-292A | 208.8 | 61.0 | 349 | 138 |
| 4 | JGX-1278A-235A | 165.7 | 68.6 | 259 | 98 |
| 5 | JGX-1278A-199A | 143.0 | 84.8 | 193 | 68 |
| 6 | JGX-1278A-176A | 124.8 | 105.7 | 147 | 49 |
| 7 | JGX-1278A-154A | 109.0 | 121.9 | 117 | 37 |
| 8 | JGX-1278A-122A | 84.0 | 144.8 | 83 | 25 |
| 아니요 | 모델 |
최대 정적 하중 (kg) |
최대 처짐 (mm) |
Kv(진동) (KN/m) |
Ks(충격) (KN/m) |
| 1 | JGX-1278A-370A | 299.6 | 33.0 | 294 | 294 |
| 2 | JGX-1278A-310A | 174.8 | 40.1 | 207 | 207 |
| 3 | JGX-1278A-292A | 158.9 | 45.2 | 173 | 173 |
| 4 | JGX-1278A-235A | 122.6 | 50.8 | 121 | 121 |
| 5 | JGX-1278A-199A | 81.7 | 56.9 | 81 | 81 |
| 6 | JGX-1278A-176A | 61.3 | 77.7 | 60 | 60 |
| 7 | JGX-1278A-154A | 45.4 | 90.9 | 46 | 46 |
| 8 | JGX-1278A-122A | 29.5 | 107.7 | 30 | 30 |

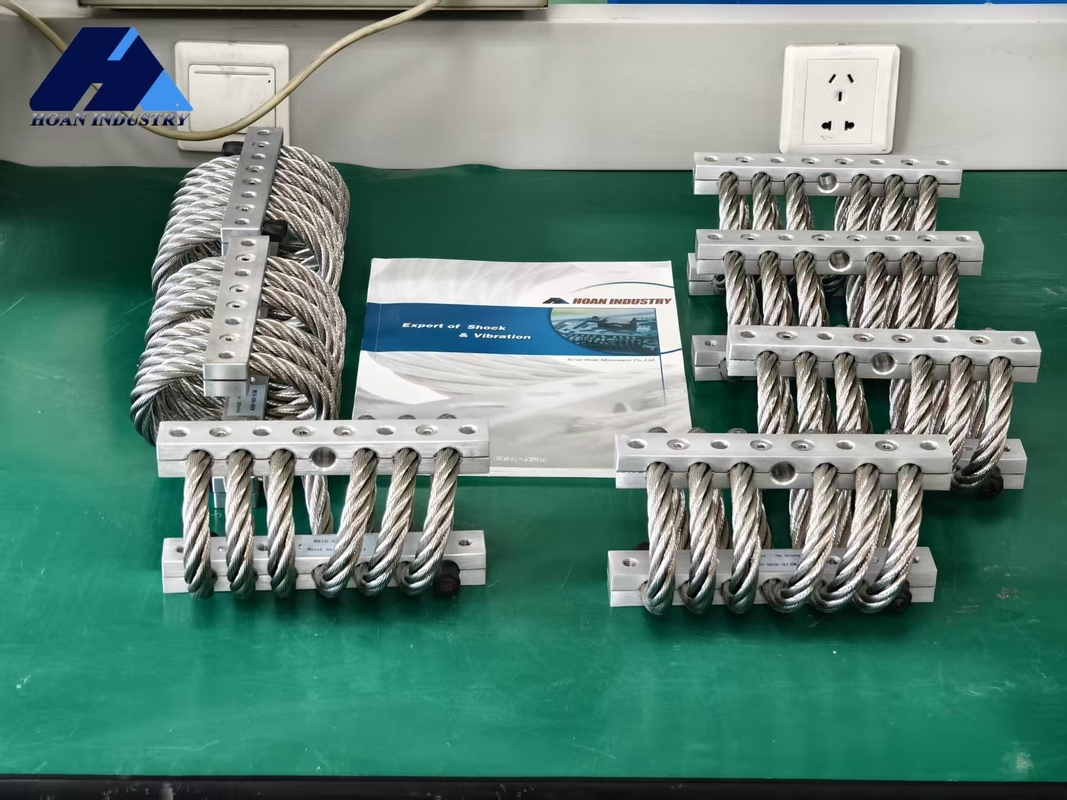

고객 사진
제품 응용 분야
| 응용 분야 | 일반적인 장비 | 보호 대상 | 작동상의 장점 |
| 선상 |
전자, 컴퓨터, 기계 |
폭발, 고유 진동, 폭풍 | 긴 수명, 유지 보수 불필요, 극한 온도, 내식성, 모든 축 보호 |
| 험지 차량 | 계측, 발전기, 전자 | 험지, 열악한 도로 조건, 충돌 | 긴 수명, 유지 보수 불필요, 극한 온도, 오존, 방사능, UV 방사선 |
| 배송 컨테이너 | 광학, 기기, 미사일, 전자 | 운송, 취급 낙하, 적재/하역 | 긴 수명, 유지 보수 불필요, 습기 노출, 반복 사용 |
| 항공기 | 전자, 컴퓨터 | 고-G 기동, 거친 착륙, 난기류 | 온도 및 고도 극한, 경량 |
| 산업 장비 | 원심 분리기, 건조기, 펌프 | 불균형 동적 하중, 유체 해머, 고유 진동, 기초 약점 | 긴 수명, 유지 보수 불필요, 부식성 환경 |
| 군수 장비 | 컴퓨터 제어, 전자 | 험지, 철도 험핑, 운송 | 유지 보수 불필요, 극한 온도, 근처 폭발 |
| 의료 장비 | 환자 관리에 필요한 기계 장비 | 움직이는 부품의 진동, 이동식 카트-운송 충격 | 유지 보수 불필요, 가스 방출 없음, 멸균 가능 |
| 굴뚝 | 굴뚝, 스크러버, 측정 장치 | 바람으로 인한 공진 주파수, 스크러버 근처의 난류를 유발하는 스택 가스 등 | 유지 보수 불필요, 극한 온도, 부식성 환경 |
