JGX-1598A-515A 와이어 로프 진동 절연 장치를 사용한 설치 복잡성 단순화

JGX-1598A-515A 와이어 로프 진동 절연 장치를 사용한 설치 복잡성 단순화

Place of Origin:

China

브랜드 이름:

Hoan

인증:

ISO9001:2015

Model Number:

JGX-1598A-515A

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
Port:
Xi'an
Structure:
Helical
Flexible And Durable:
Yes
Showroom Location:
None
Shape:
Circular
Mounting Thread Size:
M10
High:
102mm
Mounting Type:
Varies depending on application
Feature:
Durable
Installation Orientation:
Vertical or Horizontal
Applications:
Aerospace, Military, Industrial
Load Range:
515KG
Spring Constant:
50N/mm
Wire Rope Diameter:
15.9mm
지불 및 배송 조건
Minimum Order Quantity
4
Payment Terms
L/C,D/A,D/P,T/T,Western Union,MoneyGram
제품 설명

JGX-1598A 시리즈

JGX-1598A — 설치의 복잡성을 단순화하는 엔지니어링 지혜

장비 진동 제어 분야에서 효율적인 설치 및 유지 관리는 시스템 신뢰성을 향상시키고 수명 주기 비용을 절감하는 데 핵심입니다. Xi'an Hoan Microwave는 이를 잘 알고 있으며, JGX-1598A 와이어 로프 아이솔레이터는 설계 초기부터 "엔지니어 친화적"이라는 개념을 통합했습니다.


이 아이솔레이터는 단순하고 직관적인 구조 설계를 특징으로 합니다. 일반적으로 복잡한 특수 도구가 필요하지 않으며, 엔지니어는 장비의 무게 분포를 기반으로 선택 및 설치 위치 지정을 신속하게 완료할 수 있습니다. 컴팩트한 전체 치수는 장비 하단 또는 설치 베이스에서 귀중한 공간을 효과적으로 절약하여 시스템 통합에 더 큰 유연성을 제공합니다.


더 중요한 것은, 독특한 구조 형태가 사후 유지 관리 절차를 크게 단순화한다는 것입니다. 검사 또는 교체가 필요한 경우, 작업이 편리하고 효율적이어서 장비 가동 중단 시간을 크게 줄입니다. 복잡성을 단순화하는 지혜를 통해 JGX-1598A는 진동 격리 솔루션의 배포 및 적용을 그 어느 때보다 효율적이고 원활하게 만듭니다.


정적 하중 곡선

JGX-1598A-515A 와이어 로프 진동 절연 장치를 사용한 설치 복잡성 단순화 0

아니요 모델

최대 정적 하중

(kg)

최대 변형

(mm)

Kv(진동)

(KN/m)

Ks(충격)

(KN/m)

1 JGX-1598A-657A 657 31.8 1676 849
2 JGX-1598A-557A 557 38.1 1259 609
3 JGX-1598A-515A 515 41.9 1105 504
4 JGX-1598A-428A 428 49.5 821 356
5 JGX-1598A-358A 358 58.4 616 252
6 JGX-1598A-324A 324 67.3 511 196
7 JGX-1598A-285A 285 73.7 427 159

JGX-1598A-515A 와이어 로프 진동 절연 장치를 사용한 설치 복잡성 단순화 1

아니요 모델

최대 정적 하중

(kg)

최대 변형

(mm)

Kv(진동)

(KN/m)

Ks(충격)

(KN/m)

1 JGX-1598A-657A 463.0 45.7 951 419
2 JGX-1598A-557A 406.2 54.6 741 305
3 JGX-1598A-515A 365.4 59.7 627 250
4 JGX-1598A-428A 304.1 71.1 468 177
5 JGX-1598A-358A 254.2 83.8 350 124
6 JGX-1598A-324A 229.2 84.0 285 98
7 JGX-1598A-285A 201.9 101.6 238 81

JGX-1598A-515A 와이어 로프 진동 절연 장치를 사용한 설치 복잡성 단순화 2

아니요 모델

최대 정적 하중

(kg)

최대 변형

(mm)

Kv(진동)

(KN/m)

Ks(충격)

(KN/m)

1 JGX-1598A-657A 358.6 34.3 524 524
2 JGX-1598A-557A 308.7 40.6 375 375
3 JGX-1598A-515A 267.8 43.2 308 308
4 JGX-1598A-428A 217.9 52.1 215 215
5 JGX-1598A-358A 154.3 61.0 152 152
6 JGX-1598A-324A 124.8 69.9 123 123
7 JGX-1598A-285A 99.9 76.2 98 98

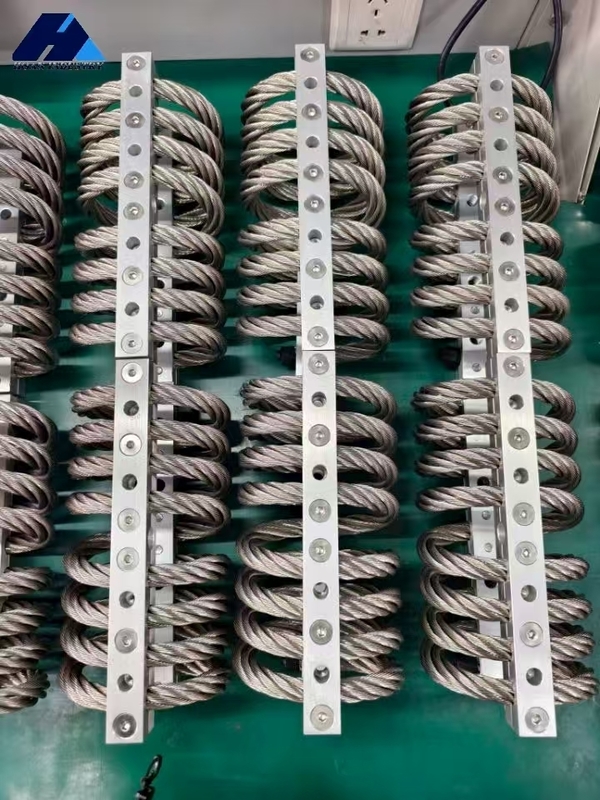

고객 사진

JGX-1598A-515A 와이어 로프 진동 절연 장치를 사용한 설치 복잡성 단순화 3


제품 적용 분야

응용 분야 일반적인 장비 보호 대상 작동상의 장점
선박

전자 제품, 컴퓨터,

기계

폭발, 고유 진동, 폭풍 긴 수명, 유지 보수 불필요, 극한 온도, 부식 저항, 모든 축 보호
험지 차량 계측기, 발전기, 전자 제품 험지, 열악한 도로 조건, 충돌 긴 수명, 유지 보수 불필요, 극한 온도, 오존, 방사능, UV 방사선
운송 컨테이너 광학, 기기, 미사일, 전자 제품 운송, 취급 낙하, 적재/하역 긴 수명, 유지 보수 불필요, 습기 노출, 반복 사용
항공기 전자 제품, 컴퓨터 고-G 기동, 거친 착륙, 난기류 온도 및 고도 극한, 경량
산업 장비 원심 분리기, 건조기, 펌프 불균형 동적 하중, 유체 해머, 고유 진동, 기초 약점 긴 수명, 유지 보수 불필요, 부식성 환경
군수 장비 컴퓨터 제어, 전자 제품 험지, 철도 험핑, 운송 유지 보수 불필요, 극한 온도, 근처 폭발
의료 장비 환자 관리에 필요한 기계 장비 움직이는 부품의 진동, 이동식 카트-운송 충격 유지 보수 불필요, 가스 방출 없음, 멸균 가능
굴뚝 굴뚝, 스크러버, 측정 장치 바람으로 인한 공진 주파수, 스크러버 근처의 난류를 유발하는 스택 가스 등 유지 보수 불필요, 극한 온도, 부식성 환경

* 알루미늄 합금 합판 표면 처리 *
* 백색 양극 산화: 알루미늄 표면을 자체보다 더 단단하게 만드는 표면 처리. 백색 양극 산화 알루미늄 장착 바의 색상은 알루미늄 자체와 동일한 색상을 유지합니다. 알루미늄 장착 바의 일반적인 표면 처리입니다.
* 경질 양극 산화: 알루미늄 장착 바를 백색 양극 산화 방식보다 훨씬 더 단단하게 만드는 표면 처리. 경질 양극 산화 알루미늄 장착 바의 색상은 백색 양극 산화 방식보다 더 어둡습니다. 와이어 로프 아이솔레이터 사용의 복잡하거나 특수한 요구 사항에 대한 특수 용도.
