Place of Origin:
China
브랜드 이름:
Hoan
인증:
ISO9001:2015
Model Number:
JGX-2228A-665A
JGX-2228A 시리즈
혁신적인 구조 설계: 다차원 동적 응답에 대한 엔지니어링 지혜

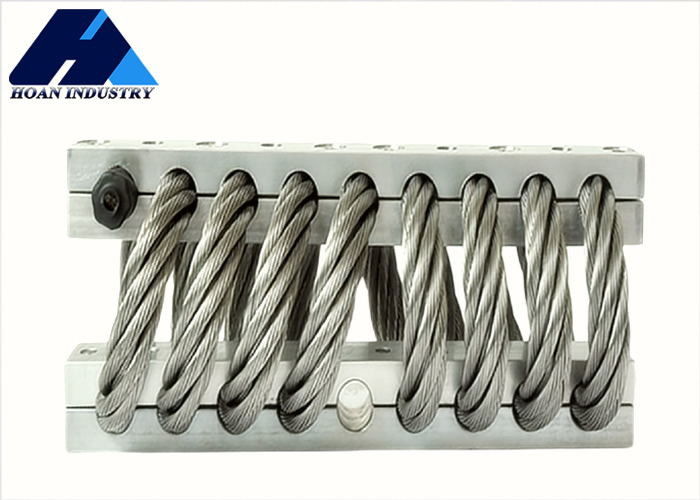

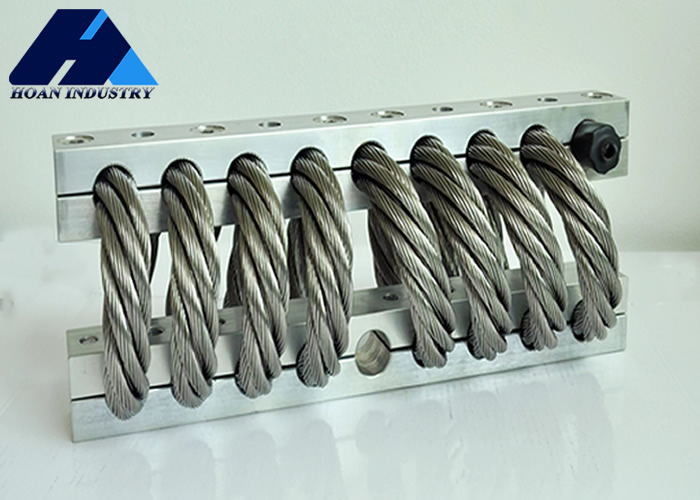

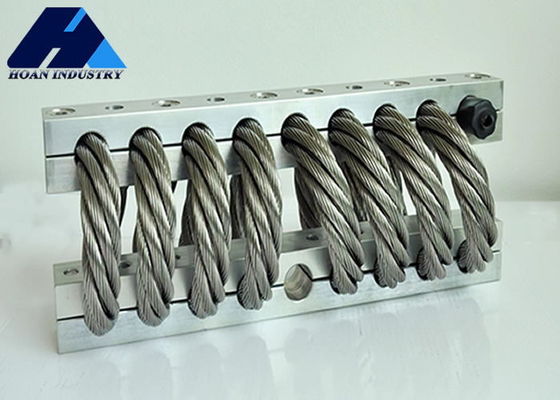

Xi'an Hoan Microwave의 JGX-2228A 강철 와이어 로프 아이솔레이터는 다중 가닥 강철 와이어 나선형 권선 구조를 중심으로 하며, 3차원 동적 응답 시스템을 형성합니다. 380~1250kg의 정적 하중을 견딜 때, 이 구조는 와이어 가닥 사이의 마찰, 압출 및 미끄러짐을 통해 건조 마찰 댐핑을 생성하여 진동 에너지를 효율적으로 흡수합니다. 외부 여기(excitation)가 임계값을 초과하면 강철 와이어 로프 내부의 상대 변위가 충격 에너지의 70% 이상을 소산시킬 수 있습니다. 작은 진폭 진동 동안에는 가닥 간 자체 잠금 효과가 시스템 안정성을 유지합니다. 이러한 적응형 특성으로 -40℃에서 100℃에 이르는 극한 환경에서도 안정적인 성능을 유지할 수 있습니다.
이 제품에 채택된 이중 지지판 기계 구조는 하중 분배를 더욱 최적화합니다. 사다리꼴 나사 캡과 고무 플러그의 시너지 효과를 통해 볼트 조임 시 방사형 팽창력이 생성되어 강철 와이어 로프 클램핑력을 기존 구조의 1.5배로 증가시키는 동시에 응력 집중으로 인한 재료 피로를 방지합니다. 이 설계는 항공 전자 장비 및 차량 탑재 정밀 기기와 같은 시나리오에서 100G 이상의 순간적인 충격을 견딜 수 있으며, 100,000 사이클을 초과하는 방진 피로 수명을 가지고 있습니다.
치수 매개변수 표
| 모델 |
높이(mm)±6.35 |
너비 (mm) |
무게 (kg) |
장착 옵션 |
관통 구멍 (mm) |
나사산 (mm) |
C'싱크(°) |
| JGX-2228A-1250A | 133 | 140 | 8.4 | C,D | ∅13.5+0.13-0.38 | M12*1.75 | 90 |
| JGX-2228A-960A | 152 | 165 | 9.53 | A,B,C,D,E,S | |||
| JGX-2228A-860A | 159 | 178 | 9.9 | ||||
| JGX-2228A-665A | 191 | 210 | 11.5 | ||||
| JGX-2228A-550A | 216 | 235 | 12.7 | ||||
| JGX-2228A-380A | 216 | 286 | 13.9 |
정적 하중 곡선
| 번호 | 모델 |
최대 정적 하중 (kg) |
최대 처짐 (mm) |
Kv(진동) (KN/m) |
Ks(충격) (KN/m) |
| 1 | JGX-2228A-1250A | 1250 | 50.8 | 2362 | 1010 |
| 2 | JGX-2228A-960A | 960 | 67.3 | 1513 | 585 |
| 3 | JGX-2228A-860A | 860 | 74.9 | 1270 | 469 |
| 4 | JGX-2228A-665A | 665 | 102.9 | 800 | 263 |
| 5 | JGX-2228A-550A | 550 | 125.7 | 585 | 180 |
| 6 | JGX-2228A-380A | 380 | 125.7 | 377 | 138 |
| 번호 | 모델 |
최대 정적 하중 (kg) |
최대 처짐 (mm) |
Kv(진동) (KN/m) |
Ks(충격) (KN/m) |
| 1 | JGX-2228A-1250A | 889.8 | 72.4 | 1348 | 503 |
| 2 | JGX-2228A-960A | 680.6 | 96.5 | 860 | 289 |
| 3 | JGX-2228A-860A | 613.3 | 105.4 | 718 | 235 |
| 4 | JGX-2228A-665A | 454.1 | 144.8 | 448 | 131 |
| 5 | JGX-2228A-550A | 331.6 | 177.8 | 327 | 89 |
| 6 | JGX-2228A-380A | 215.3 | 177.8 | 212 | 70 |
| 번호 | 모델 |
최대 정적 하중 (kg) |
최대 처짐 (mm) |
Kv(진동) (KN/m) |
Ks(충격) (KN/m) |
| 1 | JGX-2228A-1250A | 626.5 | 53.3 | 618 | 618 |
| 2 | JGX-2228A-960A | 361.5 | 71.1 | 356 | 356 |
| 3 | JGX-2228A-860A | 294.9 | 77.5 | 291 | 291 |
| 4 | JGX-2228A-665A | 165.3 | 108.0 | 163 | 163 |
| 5 | JGX-2228A-550A | 113.2 | 132.1 | 112 | 112 |
| 6 | JGX-2228A-380A | 77.6 | 132.1 | 77 | 77 |
FAQ
Q : 당신은 무역 회사입니까 아니면 제조업체입니까?
A: 저희는 중국에서 수년간의 경험을 가진 산업 작업장 댐핑 진동 및 미세 진동 흡수 제품 제조업체입니다.
Q: 배송 시간은 얼마나 걸립니까?
A: 재고가 있는 경우 즉시 배송할 수 있습니다. 재고가 없는 경우 수량에 따라 다르지만 일반적으로 20 영업일을 넘지 않습니다.
Q: 제품의 무게와 측정값은 무엇입니까?
A: 크기가 다르면 양도 다릅니다. 자세한 내용은 문의하십시오.
Q: 고객의 요구 사항에 따라 제품을 제조할 수 있습니까?
A: 예, OEM 서비스를 이용할 수 있습니다.
Q: 빠른 견적을 받으려면 무엇을 알아야 합니까?
A: 장비의 무게, 부피가 필요합니다. 장비의 충격 및 진동 요구 사항; 장치의 적용 환경에 대한 이러한 세부 정보를 알려주시면 감사하겠습니다.
Q: 회사 방문이 허용됩니까?
A: 예, 고객의 회사 방문을 환영합니다. 저희는 중국 산시성 시안에 위치하고 있습니다.

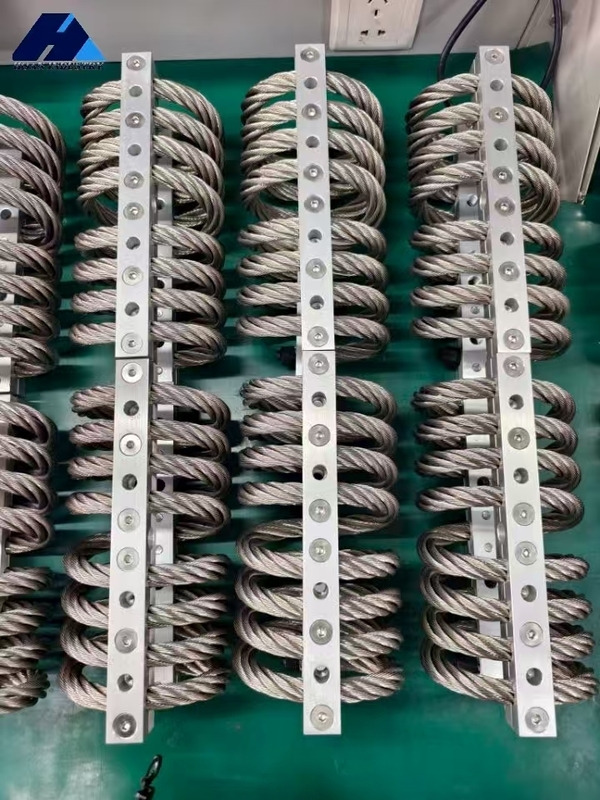

고객 사진
