Place of Origin:
China
브랜드 이름:
Hoan
인증:
ISO9001:2015
Model Number:
JGX-2228A-550A

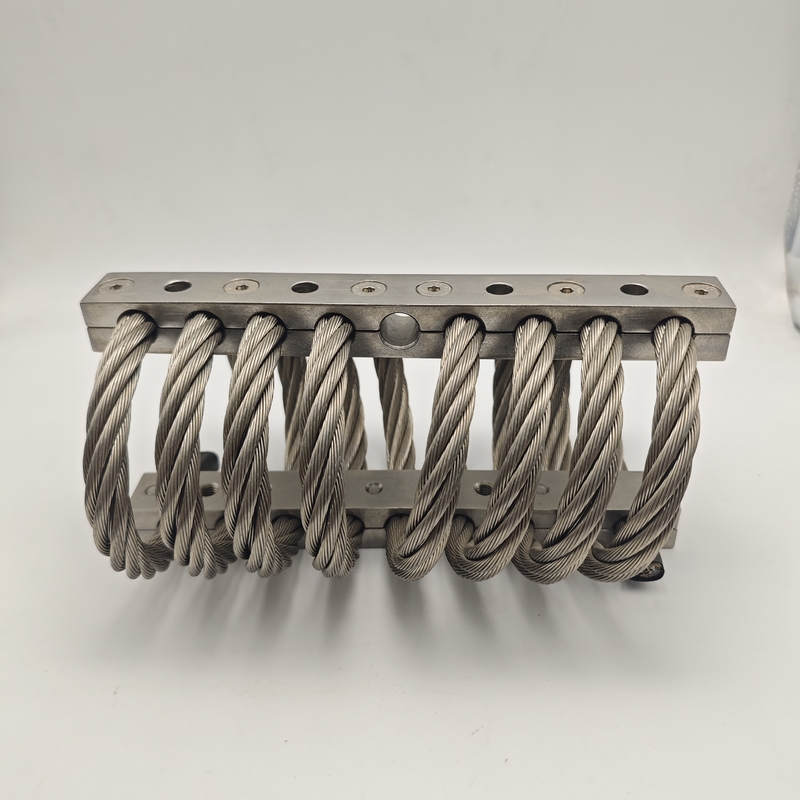

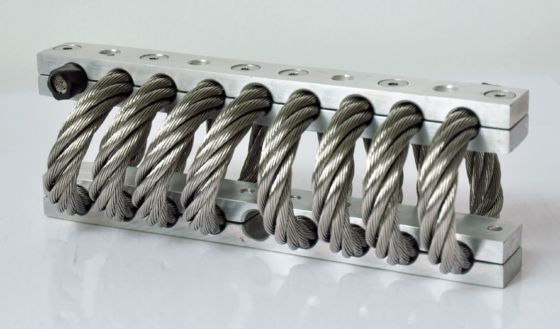

JGX-2228A 시리즈
교차 도메인 응용 분야: 최첨단 국방에서 산업 제조까지 포괄적인 적용 범위
JGX-2228A의 모듈식 설계는 여러 분야에서 고유한 가치를 입증할 수 있게 해줍니다. 국방 분야에서 이 아이솔레이터는 신형 미사일 발사 차량의 화력 제어 시스템에 적용되었습니다. 장비의 진동 폭을 0.1mm 이내로 제어하여 비포장 도로 주행 시 레이더 안테나의 조준 정확도 오차가 0.05도 미만이 되도록 보장하며, 이는 기존의 강성 연결 솔루션보다 3배나 뛰어난 성능입니다. 해양 분야에서는 함정의 소나 배열에 충격 저항성이 성공적으로 활용되었습니다. 수중 폭발 충격 시험에서 장비의 응답 가속도는 15g로 감소하여 정밀 센서의 핵심 부품을 효과적으로 보호합니다.
산업 시나리오에서 이 제품은 유연한 연결 기술을 통해 대규모 장비의 진동 전달 문제를 해결합니다. 석유화학 기업이 JGX-2228A를 압축기 유닛에 채택한 후 파이프라인 시스템의 진동 응력이 60% 감소했습니다. 지원되는 지능형 모니터링 모듈(맞춤형)은 아이솔레이터의 상태를 실시간으로 피드백하여 예측 유지 보수 주기를 기존 솔루션의 두 배로 연장합니다. 신에너지 분야에서 고온 및 저온에 대한 저항성은 풍력 발전 변환기에서 뛰어난 성능을 발휘합니다. -30℃에서 시작할 때 장비의 온도 상승률이 30% 감소하여 전력 장치의 수명을 효과적으로 연장합니다.
특히 JGX-2228A의 경량 설계(기존 금속 아이솔레이터의 60% 무게)는 항공우주 응용 분야에 새로운 가능성을 열어줍니다. UAV 장착 레이더 시스템이 이 제품을 채택한 후 기계의 전체 무게가 12kg 감소했으며, 진동 방지 성능이 40% 향상되어 UAV가 레벨 6 풍속 조건에서도 안정적인 정찰 이미지 품질을 유지할 수 있습니다. 이러한 교차 도메인 기술 이전 능력은 시안 호안 마이크로웨이브의 진동 격리 기술 분야에서 깊은 축적을 반영합니다.
치수 매개변수 표
| 모델 |
높이(mm)±6.35 |
너비 (mm) |
무게 (kg) |
장착 옵션 |
관통 구멍 (mm) |
나사산 (mm) |
C'싱크(°) |
| JGX-2228A-1250A | 133 | 140 | 8.4 | C,D | ∅13.5+0.13-0.38 | M12*1.75 | 90 |
| JGX-2228A-960A | 152 | 165 | 9.53 | A,B,C,D,E,S | |||
| JGX-2228A-860A | 159 | 178 | 9.9 | ||||
| JGX-2228A-665A | 191 | 210 | 11.5 | ||||
| JGX-2228A-550A | 216 | 235 | 12.7 | ||||
| JGX-2228A-380A | 216 | 286 | 13.9 |
정적 하중 곡선
| 번호 | 모델 |
최대 정적 하중 (kg) |
최대 처짐 (mm) |
Kv(진동) (KN/m) |
Ks(충격) (KN/m) |
| 1 | JGX-2228A-1250A | 1250 | 50.8 | 2362 | 1010 |
| 2 | JGX-2228A-960A | 960 | 67.3 | 1513 | 585 |
| 3 | JGX-2228A-860A | 860 | 74.9 | 1270 | 469 |
| 4 | JGX-2228A-665A | 665 | 102.9 | 800 | 263 |
| 5 | JGX-2228A-550A | 550 | 125.7 | 585 | 180 |
| 6 | JGX-2228A-380A | 380 | 125.7 | 377 | 138 |
| 번호 | 모델 |
최대 정적 하중 (kg) |
최대 처짐 (mm) |
Kv(진동) (KN/m) |
Ks(충격) (KN/m) |
| 1 | JGX-2228A-1250A | 889.8 | 72.4 | 1348 | 503 |
| 2 | JGX-2228A-960A | 680.6 | 96.5 | 860 | 289 |
| 3 | JGX-2228A-860A | 613.3 | 105.4 | 718 | 235 |
| 4 | JGX-2228A-665A | 454.1 | 144.8 | 448 | 131 |
| 5 | JGX-2228A-550A | 331.6 | 177.8 | 327 | 89 |
| 6 | JGX-2228A-380A | 215.3 | 177.8 | 212 | 70 |
| 번호 | 모델 |
최대 정적 하중 (kg) |
최대 처짐 (mm) |
Kv(진동) (KN/m) |
Ks(충격) (KN/m) |
| 1 | JGX-2228A-1250A | 626.5 | 53.3 | 618 | 618 |
| 2 | JGX-2228A-960A | 361.5 | 71.1 | 356 | 356 |
| 3 | JGX-2228A-860A | 294.9 | 77.5 | 291 | 291 |
| 4 | JGX-2228A-665A | 165.3 | 108.0 | 163 | 163 |
| 5 | JGX-2228A-550A | 113.2 | 132.1 | 112 | 112 |
| 6 | JGX-2228A-380A | 77.6 | 132.1 | 77 | 77 |
* 알루미늄 장착 바의 표면 처리 선택 *
* 백색 양극 산화 처리: 알루미늄 표면을 자체보다 더 단단하게 만드는 표면 처리입니다. 백색 양극 산화 처리된 알루미늄 장착 바의 색상은 알루미늄 자체와 동일한 색상을 유지합니다. 이는 알루미늄 장착 바의 일반적인 표면 처리입니다.
* 경질 양극 산화 처리: 백색 양극 산화 처리 방식보다 알루미늄 장착 바를 훨씬 더 단단하게 만드는 표면 처리입니다. 경질 양극 산화 처리된 알루미늄 장착 바의 색상은 백색 양극 산화 처리 방식보다 더 어둡습니다. 와이어 로프 아이솔레이터 사용 시 복잡하거나 특수한 작업 조건에 특별히 사용됩니다.
* 장착 바 재질 *
스테인리스 스틸 또는 알루미늄 선택 가능

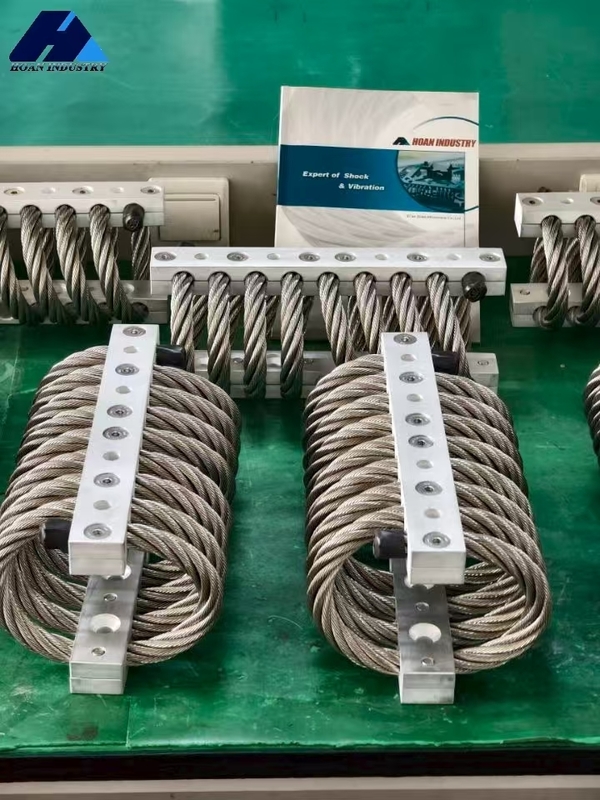

고객 사진
