원래 장소:
중국
브랜드 이름:
Hoan
인증:
ISO9001:2015
모델 번호:
GR2-12A-A
문서:
GR2 시리즈

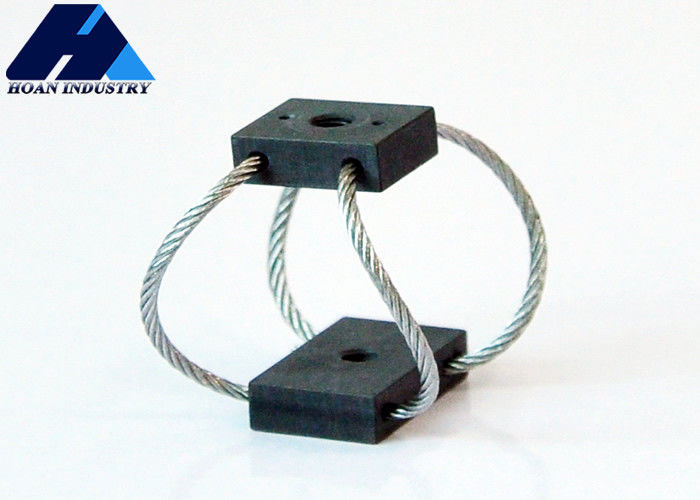

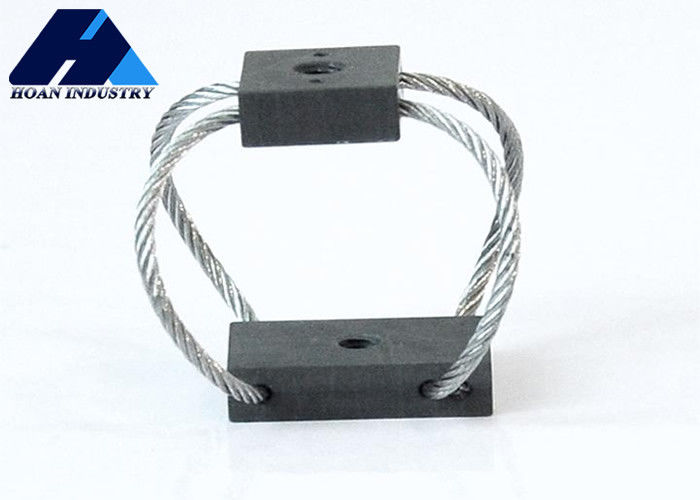

혁신에서 태어난 정밀 보호 : Hong'an Microwave GR 시리즈 와이어 로프 오리저
진동 및 충격 제어 분야에서, Xi'an Hoan Microwave Co., Ltd.의 GR 시리즈 와이어 로프리 분리기는 고유 한 설계 개념과 우수한 성능을 갖춘 다양한 정밀 기기 및 장비에 대한 중요한 보호 기능을 제공합니다. 생생하게 "나비 모양"이라고 불리는이 Islator는 우아한 외관으로 명명 될뿐만 아니라 더 중요한 것은 나비 날개와 유사한 섬세한 구조적 기계적 특성을 통해 효율적인 에너지 소산을 달성합니다.
GR 시리즈의 핵심 비밀은 정교하게 꼰 나선형 스테인레스 스틸 와이어 로프 구조에 있습니다. 고강도 강철 와이어의 수많은 가닥은 비선형 댐핑 시스템을 형성하기 위해 특정 각도로 감겨 있습니다. 진동이나 충격이 발생하면, 수많은 작은 "스프링 탬퍼 장치"와 마찬가지로 와이어 로프 층 사이에서 작은 마찰과 미끄러짐이 발생하여 파괴적인 기계적 에너지를 열 에너지로 효율적으로 변환하여 소산을 위해 열 에너지를 효율적으로 변환합니다. 이 독특한 "건조 마찰"감쇠 메커니즘은 특히 중간 높이의 주파수 진동 및 일시적인 충격을 억제하는 데있어 우수한 광대역 진동 분리 기능으로 GR 시리즈를 부여합니다.
전통적인 고무 또는 금속 스프링 아이솔레이터와 비교할 때 Hoan Micrrowave의 GR 시리즈는 하중 용량, 피로 저항 및 환경 적응성 (고온, 오일 및 부식에 대한 저항)이 탁월합니다. 그 구조는 노화 문제가 없으며, 긴 서비스 수명과 유지 보수 요구 사항이 매우 낮아 장기 안정적인 장비 운영을위한 안정적인 보장을 제공합니다. 정밀한 광학 플랫폼, 고급 의료 이미징 장비 또는 차량 및 선박의 정밀 기기 객실 에서이 "금속 나비"는 조용히 정밀도를 보호해야 할 의무를 충족시킵니다.
치수 매개 변수 테이블
| 모델 |
높이 (mm) ± 1.5 |
너비 (mm) |
무게 (kg) |
장착 옵션 |
구멍을 통해 (mm) |
실 (mm) |
C'sink (°) |
| GR2-12A-A | 16 | 20 | 0.06 | a, b, c, d, e, s | ∅3.3 | M3*0.5 | 90 |
| GR2-9.3AA | 19 | 21 | 0.06 | ||||
| GR2-6.7AA | 23 | 24 | 0.07 | ||||
| GR2-4.9AA | 27 | 27 | 0.07 |
정적로드 곡선
| 아니요. | 모델 |
최대 정적 부하 (mm) |
최대 편향 (mm) |
KV (진동) (kn/m) |
KS (충격) (kn/m) |
| 1 | GR2-12A-A | 12 | 5.8 | 11 | 6.1 |
| 2 | GR2-9.3AA | 9.3 | 8.4 | 8.8 | 4.0 |
| 3 | GR2-6.7AA | 6.7 | 11.7 | 5.3 | 1.9 |
| 4 | GR2-4.9AA | 4.9 | 15.7 | 3.5 | 1.2 |
| 아니요. | 모델 |
최대 정적 부하 (mm) |
최대 편향 (mm) |
KV (진동) (kn/m) |
KS (충격) (kn/m) |
| 1 | GR2-12A-A | 5.8 | 8.1 | 6.1 | 2.8 |
| 2 | GR2-9.3AA | 4.9 | 10.9 | 5.3 | 1.9 |
| 3 | GR2-6.7AA | 3.3 | 14.5 | 3.2 | 1.0 |
| 4 | GR2-4.9AA | 2.2 | 19.1 | 1.9 | 0.5 |
| 아니요. | 모델 |
최대 정적 부하 (mm) |
최대 편향 (mm) |
KV (진동) (kn/m) |
KS (충격) (kn/m) |
| 1 | GR2-12A-A | 5.6 | 7.4 | 3.0 | 3.0 |
| 2 | GR2-9.3AA | 4.0 | 9.9 | 1.8 | 1.8 |
| 3 | GR2-6.7AA | 2.9 | 13.0 | 1.1 | 1.1 |
| 4 | GR2-4.9AA | 2.0 | 17.3 | 0.5 | 0.5 |
제품 응용 프로그램
| 응용 프로그램 | 일반적인 장비 | 보호 | 운영 advabtages |
| 배 | 전자 장치, 컴퓨터, 기계 | 폭발성 폭발, 고유 진동, 폭풍 | 장수, 유지 보수가 없음, 온도 극한, 부식 저항, 모든 축 방지 |
| 거친 지형 차량 | 계측, 발전기, 전자 제품 | 거친 지형, 도로 조건, 충돌 | 긴 수명, 유지 보수가 없음, 온도 극한, 오존, 방사능, UV 방사선 |
| 운송 컨테이너 | 광학, 기기, 미사일, 전자 제품 | 대중 교통, 핸들링, 적재/언로드 | 긴 수명, 유지 보수, 수분 노출, 반복적 인 사용 |
| 항공기 | 전자 장치, 컴퓨터 | High-G 기동, 단단한 착륙, 난류 | 온도 및 고도 극단, 경량 |
| 산업 장비 | 원심 분리기, 건조기, 펌프 | 불균형 동적 하중, 유체 망치, 고유 진동, 기초 약점 | 장수, 유지 보수가없고 부식성 환경 |
| 병기 장비 | 컴퓨터 제어, 전자 장치 | 거친 지형, 철도 혹, 운송 | 유지 보수가없고, 온도가 극도로, 근처의 폭발 |
| 의료 장비 | 환자 치료에 필요한 기계 장비 | 움직이는 부품의 진동, 모바일 카트 트랜스 스포츠 충격 | 유지 보수가없고 가스가 없으면 멸균 할 수 있습니다 |
| 굴뚝 | 굴뚝, 스크러버, 측정 장치 | 공진 주파수를 유발하는 바람, 스택 가스 스크러버 근처에서 난기류를 유발합니다. | 유지 보수가없고, 온도 극한, 부식성 환경 |
* 장착 바 재료 *
스테인레스 스틸 또는 알루미늄을 선택할 수 있습니다
* 알루미늄 장착 막대의 표면 처리 선택 *
* 백색 양극화 : 알루미늄 표면을 그 자체보다 단단하게 만드는 표면 처리. 흰색 양극화 된 알루미늄 장착 막대의 색상은 알루미늄 자체와 동일한 색상을 유지합니다. 알루미늄 장착 막대의 정상적인 표면 처리입니다.
* 단단한 양극화 : 알루미늄 장착 막대를 흰색 양극화 방식보다 훨씬 더 어렵게 만드는 표면 처리. 단단한 양극화 된 알루미늄 장착 막대의 색상은 흰색 양극화 방식보다 더 어둡습니다. 와이어 로프 제배기 사용의 작업 조건의 복잡한 또는 특별한 요구 사항에 대한 특별 사용.

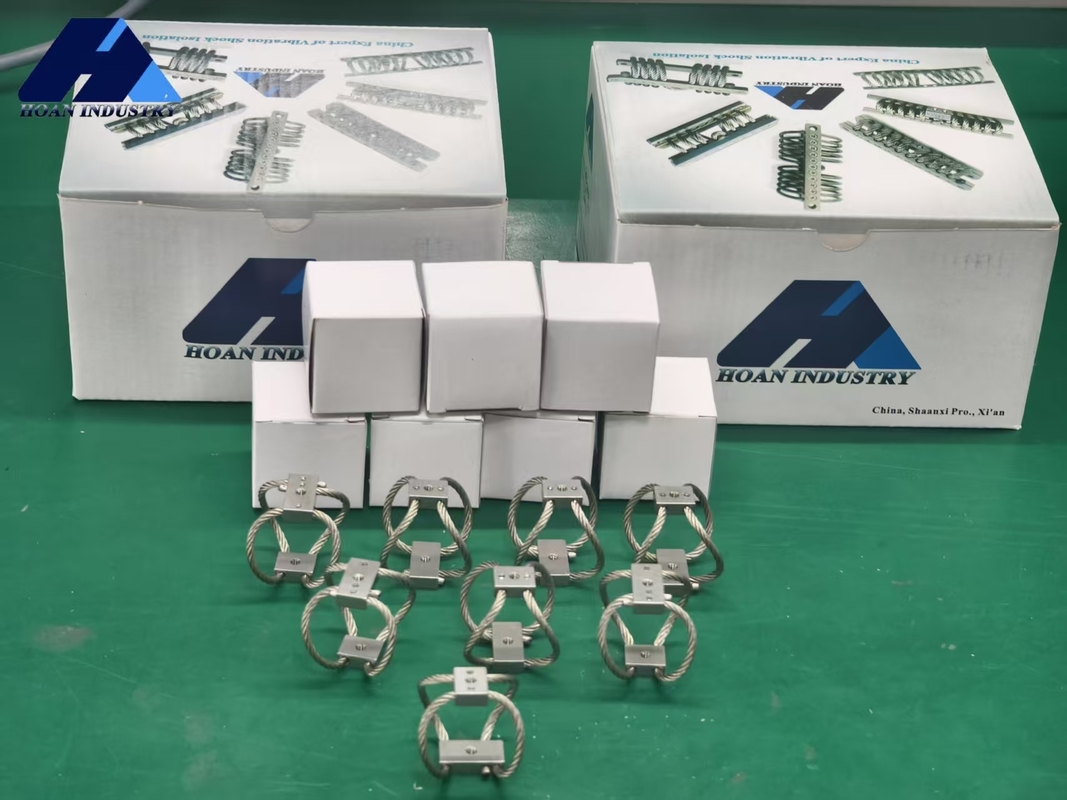

고객 사진
