원래 장소:
중국
브랜드 이름:
Hoan
인증:
ISO9001:2015
Model Number:
GR3-11A-A
문서:
| 속성 | 가치 |
|---|---|
| 작업 온도 | -55~120 |
| 항구 | 시안 또는 지정 |
| 전선 수 | 7 |
| 직경 | 20.4mm |
| 부하 범위 | 30.5-2000KG |
| 최대 정적 부하 | 20-47N ((2kg-4.8Kg) |
| 너비 | 30mm |
| 제품 키워드 | 전선 진동 억제기 |
| 유지보수 | 낮은 |
| 특징 | 앙커링 구멍; 오일 저항성 |
| 조정 가능성 | 조정 가능 |

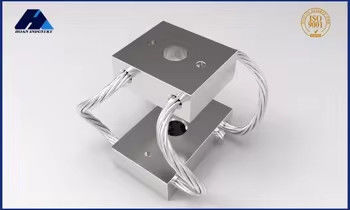

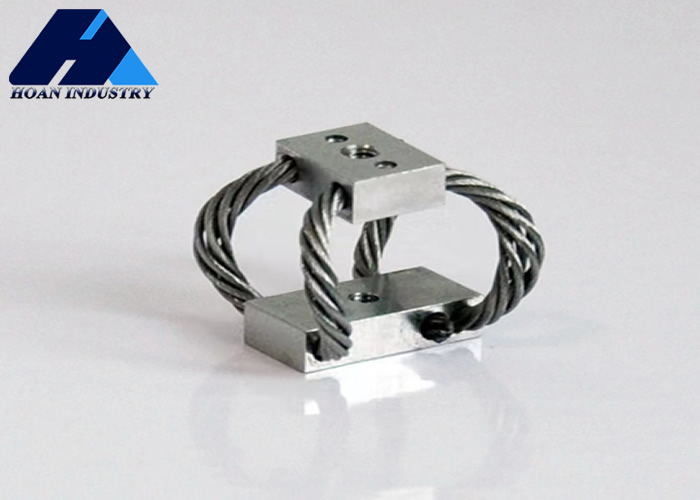

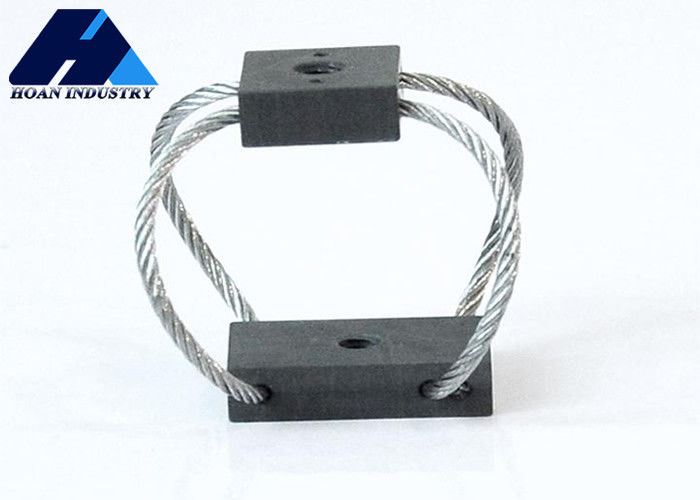

GR3 나비 모양의 진동 격리기 - 정밀 장비의 동적 안정성에 대한 과학적 재단
정밀 기기, 측정 시스템 및 고급 전자 장비의 성능 제한은 종종 작은 환경 진동 간섭에 의해 제한됩니다.시안 호안 마이크로 웨이브 코의 나비 모양의 철 실 로프 진동 격리기 GR3., Ltd.는 정밀하게 설계된 기계적 특성을 통해 이러한 민감한 장치에 대한 동적 안정성의 초석을 구축합니다.
GR3의 핵심 가치는 최적화된 동적 반응 특성 속에 있습니다. 나비 모양의 철회 로프 구조는 극히 낮은 동적 경직성을 달성하기 위해 세심하게 설계되었습니다.이것은 장비의 작동 주파수 대역 내에서 (특히 중간 및 높은 주파수), GR3는 진동 입력에 매우 낮은 임피던스를 가지고 있으며, 따라서 진동 전송성을 크게 줄이고 지상 진동 또는 장비 자체 장애를 효과적으로 격리합니다.그것의 독특한 비선형 철선 로프 마찰 완화 메커니즘은 높은 손실 인자를 제공합니다, 그것은 빠르게 공명 에너지를 분산, 공명 피크를 억제 할 수 있습니다,그리고 진동 완화 시간을 단축 -- 이것은 일시적 반응 속도와 장비의 평형 상태 정확도를 개선하기 위해 결정적입니다.
GR3는 마이크로 진동 제어에서 특히 잘 수행합니다.그것의 낮은 초기 정적 경직성 설계는 매우 작은 진동 입력에 민감하게 반응하고 완압 에너지 소모 메커니즘을 활성화 할 수 있습니다.이 방법은 광 광 플랫폼, 전자 현미경,리토그래피 장비, 그리고 더 많은.
또한, 그것의 우수한 반 뒤집기 안정성 무시 할 수 없습니다. 나비 모양 구조는 자연적으로 넓은 기반과 낮은 중력 센터 디자인을 특징으로 합니다.그 위에 설치된 정밀 장비에 대한 좋은 반 스윙 및 반 톱션 기능을 제공하는이것은 평면 및 방향적으로 안정적인 플랫폼을 유지 할 수 있도록 보장합니다.
GR3 나비 모양의 철회 로프 진동 격리기, 딱딱함, 진압 및 구조적 안정성을 정밀하게 조절함으로써,복잡한 진동 격리 이론을 신뢰할 수 있는 공학 실천으로 변환합니다.그것은 정밀 장비가 궁극적인 성능을 발휘하고 초미세 작업을 달성 할 수 있도록 필수적인 동적 안정성 플랫폼이되었습니다.
| - 아니 | 모델 | 최대 정적 부하 (N) | 최대 기울기 (mm) | Kv (진동) (KN/m) | Ks (충격) (KN/m) |
|---|---|---|---|---|---|
| 1 | GR3-30A-A | 30 | 7.1 | 24 | 12 |
| 2 | GR3-22A-A | 22 | 10.4 | 12 | 6.1 |
| 3 | GR3-18A-A | 18 | 14.2 | 8.4 | 3.5 |
| 4 | GR3-11A-A | 11 | 19.3 | 5.8 | 1.9 |
| - 아니 | 모델 | 최대 정적 부하 (N) | 최대 기울기 (mm) | Kv (진동) (KN/m) | Ks (충격) (KN/m) |
|---|---|---|---|---|---|
| 1 | GR3-30A-A | 12 | 9.4 | 14 | 5.3 |
| 2 | GR3-22A-A | 10 | 13.2 | 8.8 | 3.2 |
| 3 | GR3-18A-A | 6.7 | 17.3 | 5.8 | 1.8 |
| 4 | GR3-11A-A | 4.4 | 22.9 | 3.5 | 0.9 |
| - 아니 | 모델 | 최대 정적 부하 (N) | 최대 기울기 (mm) | Kv (진동) (KN/m) | Ks (충격) (KN/m) |
|---|---|---|---|---|---|
| 1 | GR3-30A-A | 12 | 8.4 | 6.1 | 6.1 |
| 2 | GR3-22A-A | 8.5 | 11.9 | 3.5 | 3.5 |
| 3 | GR3-18A-A | 6.2 | 15.5 | 1.8 | 1.8 |
| 4 | GR3-11A-A | 4.4 | 20.6 | 1.1 | 1.1 |
스테인리스 스틸 또는 알루미늄을 선택할 수 있습니다
문의사항을 직접 저희에게 보내세요
