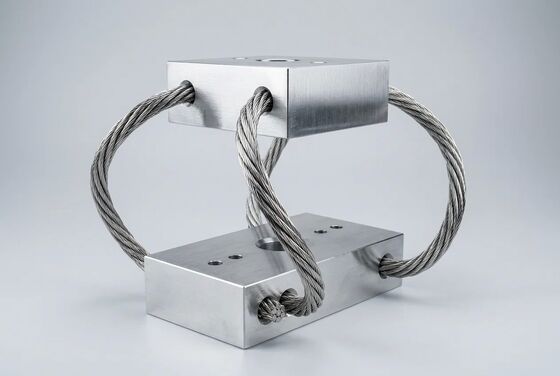

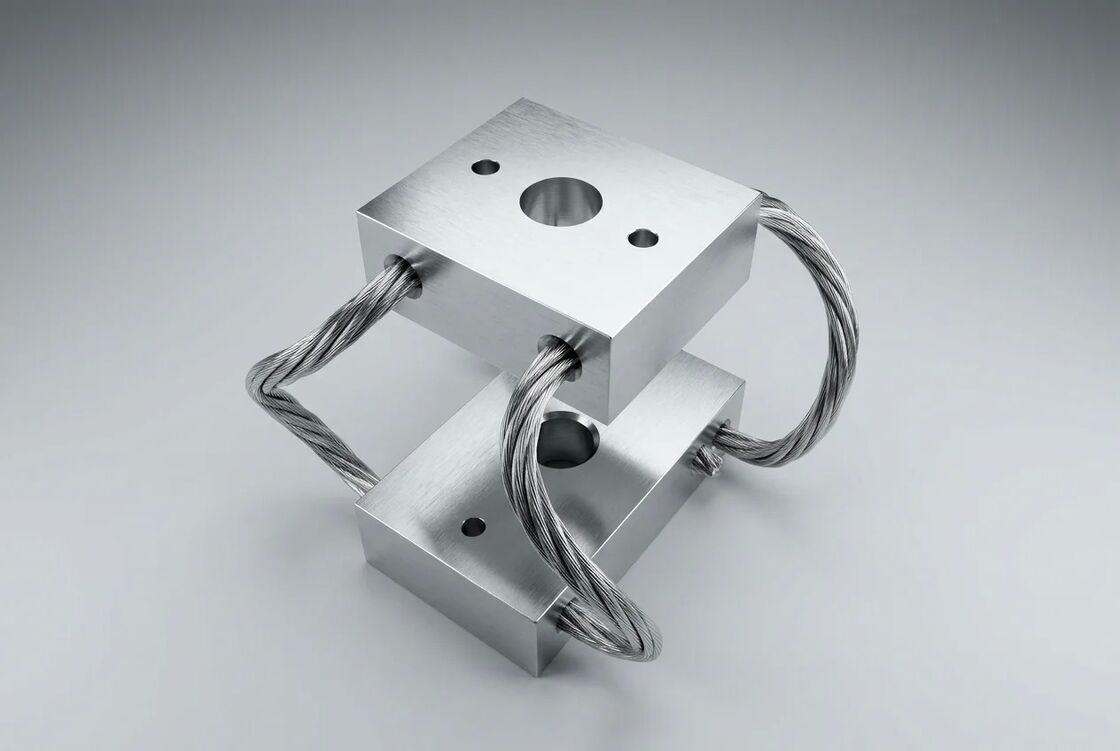

GR2 시리즈 컴팩트 철사망 진동 격리기 고성능 3축 충격 완화

GR2 시리즈 콤팩트 와이어 로프 진동 절연체 고성능 3축 충격 감쇠

개요: 전문 영화 및 무거운 탑재량을 위한 업계 표준

GR1 시리즈는 소형 절연의 기준을 설정한 반면, GR2 시리즈 컴팩트 와이어 로프진동 절연체는 다음 수준의 전문 장비용으로 설계되었습니다. 영화 등급 카메라(예: Arri Alexa Mini 및 RED V-Raptor)와 대형 UAV 페이로드의 무게와 관성을 처리하도록 특별히 설계된 GR2 시리즈는 가장 까다로운 환경에서 타협할 수 없는 안정성을 제공합니다.
강화된 1.6mm 직경의 스테인레스 스틸 나선형 디자인을 특징으로 하는 GR2 시리즈는 작은 제품보다 훨씬 더 높은 부하 용량과 에너지 흡수를 제공하여 고주파 진동과 갑작스러운 기계적 충격이 민감한 센서에 도달하지 않도록 보장합니다.

핵심 가치 제안

1. 전문 장비의 적재 용량 향상
GR2 시리즈는 소형 마운트와 산업용 절연체 사이의 격차를 해소합니다. 와이어 직경이 1.6mm로 증가하여 정밀도가 가장 중요한 중형 전문 짐벌과 안정된 플랫폼에 완벽한 댐핑 프로필을 제공합니다.
2. 진정한 3축 전방향 보호
나선형 구조는 본질적으로 다중 벡터입니다. 갑작스러운 수직 낙하, 측면 원심력 또는 세로 가속으로 인해 충격이 발생하더라도 GR2는 세 축 모두에서 에너지를 동시에 소산하여 장비의 정상 상태 평형을 유지합니다.
3. 항공우주 등급 재료 무결성
와이어 로프:고장력 스테인레스 스틸 SUS304(부식 방지).
고정 바:우수한 내마모성을 위해 경질 양극산화 처리된 항공우주 알루미늄 6061-T6입니다.

제로 가스 방출:100% 금속 구조로 되어 있어 클린룸, 고진공 및 공간이 제한된 응용 분야에 이상적입니다.
4. 극한의 환경 탄력성
열에 약하거나 영하의 온도에서 부서지기 쉬운 고무 아이솔레이터와 달리 GR2는 -100°C에서 +300°C까지 일관되게 작동합니다. UV, 오존, 오일 및 화학 물질 노출에 대한 자연적 내성이 있어 설치 수명 동안 유지 관리가 전혀 필요하지 않습니다.

기술 사양(엔지니어링 데이터)

GR2 시리즈는 중간 범위 페이로드를 위한 고성능 선택으로 탁월한 댐핑을 통한 마찰 히스테리시스를 제공합니다.

참고: 모든 데이터는 표준 1.6mm 와이어 직경 구성을 기준으로 합니다. OEM 통합을 위해 맞춤형 루프 높이와 장착 패턴을 사용할 수 있습니다.
인터페이스 크기
와이어 직경:1.6mm
장착 구멍:M3 또는 M4(표준 스레드 또는 관통 구멍 옵션).
표면 처리:양극산화처리(실버/블랙/커스텀).

일반적인 응용 분야

전문 시네마 짐벌:차량 장비 또는 휴대용 안정 장치에서 Arri Mini, RED 및 Sony Venice 설정을 지원합니다.
대형 UAV:Phase One 카메라, 무거운 LiDAR 스캐너 및 다중 스펙트럼 센서를 위한 진동 차단.
차량 탑재 정밀 베이스:거친 지형에서도 고해상도 PTZ 카메라와 이동통신 안테나를 보호합니다.
국방 및 항공우주:견고한 비행 컴퓨터 및 전자전(EW) 모듈을 위한 충격 보호.

구매 가이드 및 FAQ

GR1과 GR2의 주요 차이점은 무엇입니까?
GR2 시리즈는 더 두꺼운 1.6mm 와이어(GR1의 1.2mm에 비해)를 사용하므로 GR1 시리즈의 거의 3배에 달하는 부하를 지원할 수 있습니다. 카메라 설정이 500g을 초과하는 경우 GR2가 권장되는 시작점입니다.
필요한 강성을 어떻게 계산합니까?
고주파 진동(Vibration Isolation)의 경우 Kv(진동 강성)를 사용합니다. 갑작스러운 충격에 대한 보호(충격흡수)는 Ka(충격강성)을 참조하세요. 당사 엔지니어링 팀은 요청 시 전체 전달 곡선을 제공할 수 있습니다.
GR2를 비스듬하게 장착할 수 있나요?
예. GR2는 압축, 인장 및 전단 하중을 위해 설계되었습니다. 특정 짐벌 모션 프로필에 대한 댐핑을 최적화하기 위해 45도 각도로 설치할 수 있습니다.
