JGX-0480D-75A 와이어 로프 진동 절연체 100% 금속 구조 제로 노화 동시 다축 절연

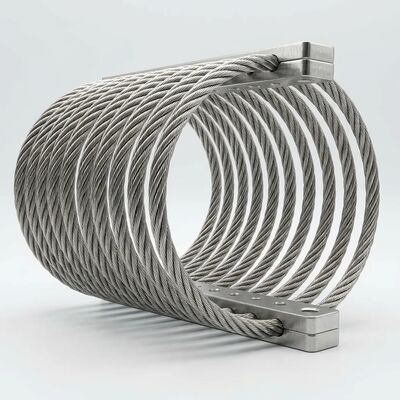

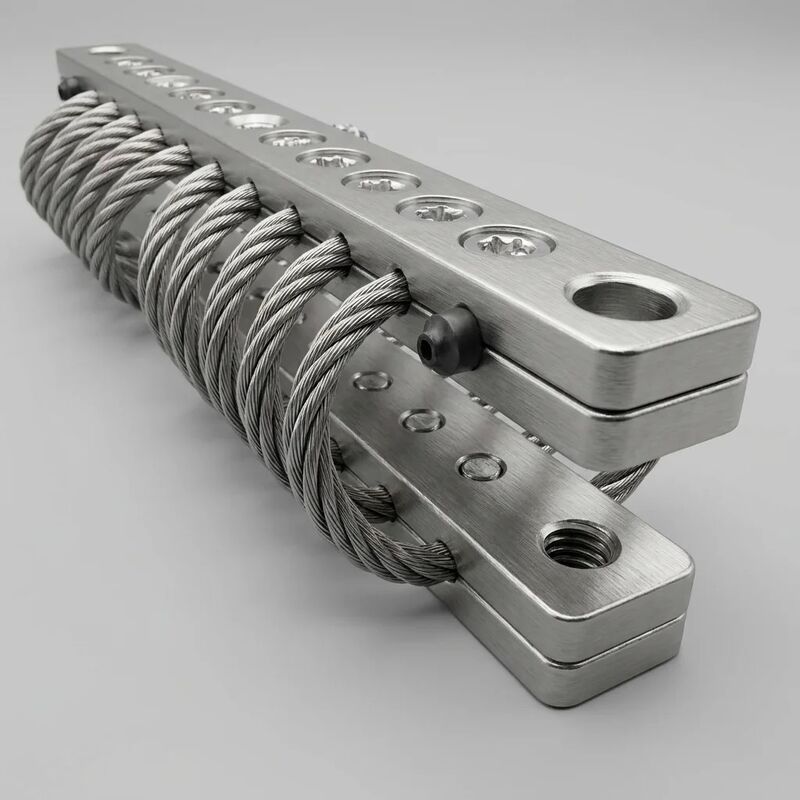

JGX-0480D-75A 와이어 로프 진동 격리기

의JGX-0480D-75A 와이어 로프 진동 격리기기본 설계 원칙에 따라 설계되었습니다.노화, 손상 또는 시간이 지남에 따라 이동 할 수있는 모든 구성 요소를 제거하십시오.고무, 폴리우레탄, 실리콘 또는 유체로 채워진 요소를 포함하는 전통적인 진동 격리기와 달리,이 격리기는100% 금속 구조전체에 걸쳐 7 × 19 IWRC 구조, SS304 유지 막대 및 수압적으로 크림 알루미늄 합금 클램프와 스테인리스 스틸 304 와이어 로프.1일과 10,000일 동일한 진동 제어 특성, 노화로 인한 성능 오차가 0입니다.

100% 금속 건축물: 노화 가 없는 장점

• 엘라스토머 분해 메커니즘이 없습니다.고무와 폴리우레탄 장착장에는 오존 균열, 자외선 경화, 열 산화, 압축 세트 및 플라스틱화 마이그레이션이 불가피합니다.JGX-0480D-75A는 설계에 의해 모든 다섯 실패 모드를 제거, 진정한켜고 잊어버리는 설비계획된 교체 간격이 없습니다.
• 수십 년 간 꾸준 한 딱딱 함:엘라스토메릭 격리기는 일반적으로 5 년 동안 15~30%의 경직성 증가를 나타냅니다.±3% 허용 범위 내의 부하 기울기 곡선가속된 노화 상관관계 연구를 통해 검증된 >10&sup7; 사이클 설계 수명 내내
• 차가운 흐름 또는 크립 변형이 없습니다:지속된 정적 부하 하에서 점차 변형되는 폴리머 기반 장착 장치와 달리 SS304 와이어 로프 집합체는 무시 할 수있는 미끄러짐을 나타냅니다 (<0.1mm 영구 세트1000시간 후 가등 압축 부하에서) 장비의 정렬과 장착 기하학을 유지합니다.

동시다발적인 다축 격리

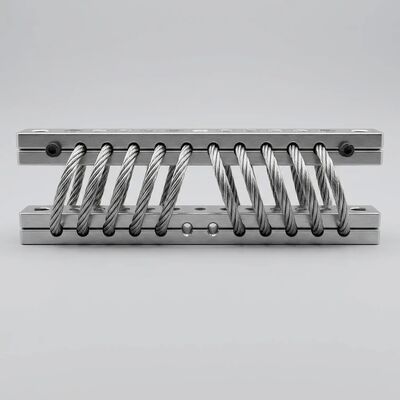

• 8 코일 나선형 구성:4.8mm 와이어 로프 지름의 최적화 된 8 코일 기하학은자유의 6도 모두에서 균형 잡힌 딱딱함(3 트랜스레이션 + 3 회전), 단일 격리 모델이 별도의 축 및 측면 장착 장치가 필요하지 않고 복잡한 다방향 진동 입력을 처리 할 수 있습니다.
• 점진적 로드-디플렉션 반응각 코일은 전체 힘 이동 특성에 독립적으로 기여합니다. 작은 진폭 진동 하에서 코일은 훌륭한 고립을 위해 낮은 동적 경직성으로 반응합니다.충격 부하, 와이어 간 마찰과 기하학적 경직이 결합하여점진적인 에너지 흡수바닥도 없고 단단한 스톱도 없습니다.

비선형 평형 및 충격 완화

• 진폭 의존적 완화:7×19 줄에 내재된 쿨롱 마찰 메커니즘은진동 진폭에 비례한 진압작은 진폭의 연속 진동은 낮은 완화 (90% 이상의 격리 효율을 유지), 큰 진폭의 충격 사건은 높은 완화 (빠른 에너지 소모,음향 증폭을 방지합니다.).
• 부드럽고 단단한 경직성 전환:나선형 기하학은비선형 경직 곡선정상 작동 범위 내에서 의도적으로 부드럽고 명목 굴곡의 70%를 넘어서 점차 단단해집니다.이 특성은 선형 스프링 마운트에서 주파수 변화와 고립 손실을 일으킬 수있는 갑작스러운 경직성 증가 (강화 스프링 효과) 를 방지합니다..

기술 사양

산업용 용도

• 무거운 산업용 압축기 패키지:대형 회전 및 원심 압축기 스키드 (50 ∼ 500 kW) 를 석유화학, 천연가스 가공 및 공기 분리 시설에서 고립합니다. 설치 교체 접근이 어렵고 비용이 많이 든 경우.
• 전력 생산 장비:50kVA에서 1,000kVA까지의 디젤 및 가스 엔진 발전기 세트에 평생 진동 격리를 제공하며 라디에이터 집합, 대전 변속기 베어링,엔진에 의한 진동 피로로부터 제어 시스템.
• 해상 추진 보조 시스템:격리 펌프 세트, 열 교환기, 연료 분리기,소금으로 가득 찬 습기가 기존의 엘라스토메르 장착기를 빠르게 파괴하는 엔진 룸의 압축기 장치.
• 광산 컨베이어 드라이브 스테이션:연속적인 벨트 진동과 전송 지점에서 물질 충돌로 인한 간헐적인 충격 부하의 조합을 처리합니다.원격 작업에서 최소한의 유지보수 접근을 통해 드라이브 정렬을 유지하는 것.
• 철강 공장 및 무거운 조형 장비:수압 전력 단위, 전기 제어 캐비닛 및 가공 망치, 롤링 밀, 전기 활 오븐에 인접한 기기 패널을 보호합니다. 충격 규모가 10g를 초과하는 경우.

ECER 제조 장점:각 JGX-0480D-75A는 개별 부하-복전 곡선 검증과 ISO 9001:2015 인증 프로세스에 따라 생산됩니다. 우리의 엔지니어링 팀은 무료 제공모달 분석 및 전송성 예측여러분의 장비의 특수한 매개 변수들을 위해오늘 연락하세요기술 데이터 시트, 3D STEP 모델 또는 OEM 대용량 가격 결정
