JGX-0480D-75A 와이어 로프 진동 절연체 비선형 평활화 충격 감쇠 유지 보수가 필요 없는 긴 수명

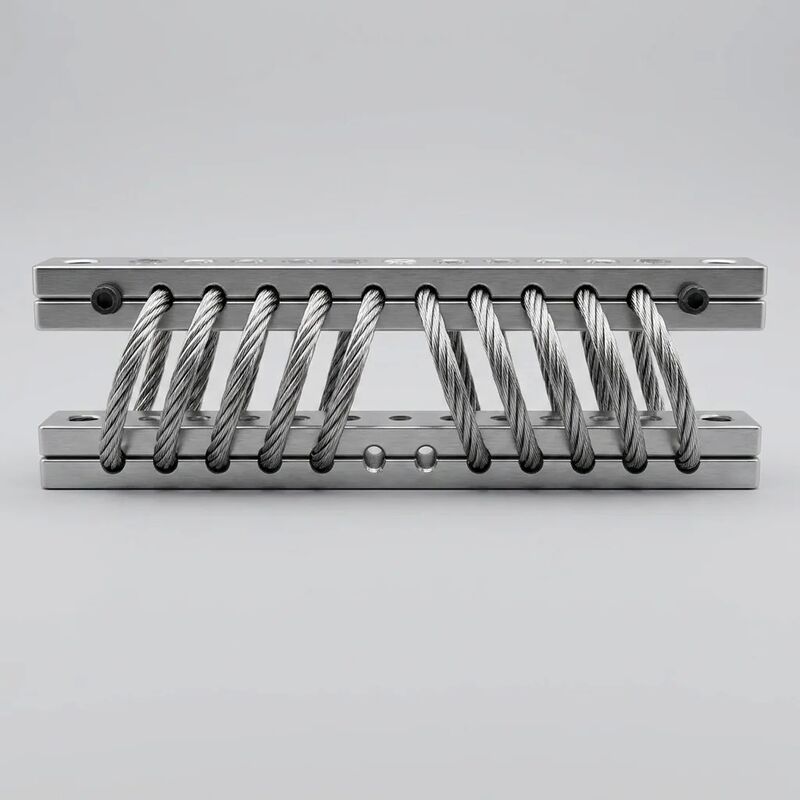

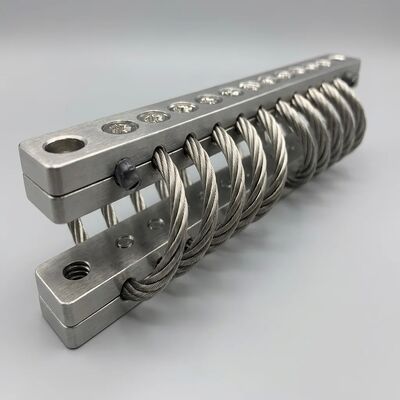

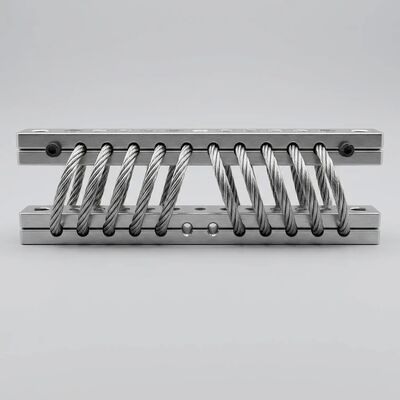

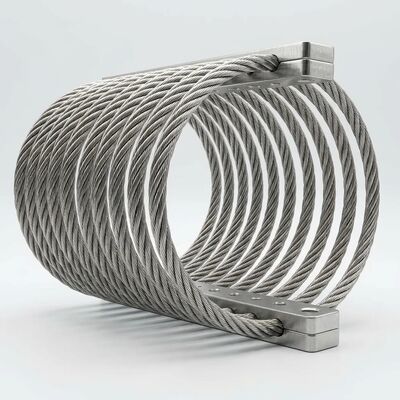

JGX-0480D-75A 와이어 로프 진동 격리기

의JGX-0480D-75A 와이어 로프 진동 격리기함께 합니다.비선형 충격 완화 기술그리고유지보수 없는 전금속 건축물가장 까다로운 산업 설비에 예측 가능하고 긴 수명 진동 조절을 제공합니다.MIL-STD-810H(환경 공학 고려 사항) 및MIL-STD-167-1A(선용 장비의 기계적인 진동) 시험 프로토콜, this isolator demonstrates the structural integrity and performance consistency required for mission-critical equipment protection where maintenance access is limited and operational reliability is paramount.

비선형 평형 및 충격 완화

• 적응성 경직 반응:8 코일 나선 와이어 로프 기하학은의도적으로 비선형적인 힘 이동 곡선정상 작동 범위에서 (명소 굴곡의 0~70%), 경직은 의도적으로 낮고 점진적이므로 우수한 연속 진동 격리를 제공합니다.기하학적 경직 효과가 활성화됩니다., 배달제어된 에너지 흡수단단한 바닥을 방지하고 충격 사건 중 최고 전송 힘을 제한합니다.
• 쿨롱 진압과 이동 비례:7×19 IWRC 구조에 걸쳐 와이어 간 마찰은 이동 진폭과 함께 증가하는 완화를 생성합니다. 이자율 조절 메커니즘낮은 진압 (ζ ≈ 0.05) 을 제공하며, 높은 주파수 격리를 위해 작은 진폭의 평형 진동에서 높은 진압 (ζ ≈ 0.05) 을 제공합니다.20) 급속한 에너지 소모를 위한 대폭 일시 충격.
• 충격 펄스 약화:측정된 충격 전파성 테스트는최대 85%의 최고 가속량 감소15g 반 시너스 입사 펄스 (11 ms 지속) 에서 충격 사건 이후 소수 잔류 이동으로. 철사선 집합체는 영구 설정없이 평형 위치로 돌아갑니다.다음 충격 순환에 준비.

유지보수 를 받지 않는 긴 수명

• 제로 스케줄 서비스 간격:고무, 폴리머 또는 유체 요소가 완전히 없으므로 기존 격리기 교체 일정을 주도하는 모든 마모 메커니즘이 제거됩니다.윤활유, 복귀, 균열을 검사하거나 교체 할 수있는 것이 없습니다.등급 >10&sup7;주기 피로 수명 내내
• 15년 설계생명 기준:결합 된 열 사이클 (-60 °C ~ + 200 °C), 소금 안개 노출 및 기계 사이클에서 가속 수명 테스트는측정 가능한 분해가 없습니다.15년 사용 시뮬레이션을 거친 후 부하 굽힘 성능 또는 완화 성능또는 간알성 공격.
• 설치 간결성:M12 × 1.75 스레드 스톱을 통한 단일 볼트 장착은 셔밍, 정렬 장착장치 또는 사전 충전 조정이 필요하지 않습니다.격리기는 정적 장비 무게 아래 자중심하고 즉시 시동 또는 파업 절차없이 설계 의도 격리 제공 시작.

MIL-STD를 준수하는 검증

• MIL-STD-810H 준수:JGX-0480D-75A는 MIL-STD-810H의 방법 514.8 (진동) 및 방법 516.8 (충격) 에 따라 테스트되었습니다.정해진 주파수 및 진폭 범위에서 일관된 격리 성능을 입증하는방법 501.7 (고온) 및 방법 502.7 (저온) 에 의한 온도 노출은 성능 저하 없이 -60°C에서 +200°C까지의 운영 능력을 확인합니다.
• MIL-STD-167-1A 준수:제1형 진동 테스트 (선용 장비의 환경 진동) 는 격리 장치가 4~50 Hz 주파수 범위에서 구조에 의한 진동으로부터 장비를 보호할 수 있는 능력을 검증합니다.2 이하의 측정된 전파성.0 등급 부하에서 전체 시험 스펙트럼에 걸쳐
• 소금 안개 부식 검증:SS304 와이어 로프 또는 유지 막대기에 붉은 염증 형성이없는 ASTM B117에 따라 500시간 이상 중립 소금 스프레이 노출, 해상, 해상,그리고 해안 산업 환경.

기술 사양

대상 애플리케이션

• 선박 및 해상 장비:펌프, 환기 팬, 제어 캐비닛 및 보조 기계는 상용선, 해상 플랫폼,그리고 부동 생산 시설. MIL-STD-167-1A 테스트는 4~50 Hz의 선박 진동 환경에서 성능을 검증합니다.
• 산업용 비상 및 대기 시스템:소방 펌프 패키지, 비상 발전기 세트,유지보수가 불가능하고 기기들이 몇 년 동안 대기 상태에서 작동하지 않으면 안정적으로 작동해야 하는 단속 전원 공급 시스템 (UPS).
• 무거운 이동 장비:오퍼레이터 캐빈 마운트, 전자 제어 상자 및 건설 기계, 농업 수확기,연속적인 충격 및 진동 조건에서 작동하는 물류 처리 차량.
• 가공 공장 중추 기계:터빈 추진 펌프, 고속 원심분리기와 정밀 측정 장비계획되지 않은 정업 시간이 생산과 안전에 심각한 영향을 미치는 식품 가공 시설.
• 지진 억제 응용 프로그램:비선형 경직성 특성은 정상적인 작동 중 효과적인 고립을 제공하지만 점진적 경직은 지진 현상 중 장비의 이동을 제한합니다.별도의 스누버 또는 제한 정지없이 고유의 지진 억제를 제공합니다..
• 교통 인프라 장비:철도 신호 캐비닛, 터널 환기 팬 모터, 다리 확장 관절 모니터링 장비그리고 교통 관리 시스템 전자기기, 연속적인 교통로 인한 진동 및 열 확장 주기로.

ECER 품질 약속:각 JGX-0480D-75A는 개별 롯데 추적성과 테스트 문서와 ISO 9001:2015에 따라 제조됩니다.무료 애플리케이션 엔지니어링 지원부하 선택 계산, 전송성 곡선 생성, 3D CAD 통합 지원 등이 포함됩니다.지금 연락하세요충격 및 진동 격리 요구 사항에 대해 토론하거나 테스트 보고서를 요청하거나 납품 시간 확인과 함께 경쟁적인 부피 요금을 받습니다.
