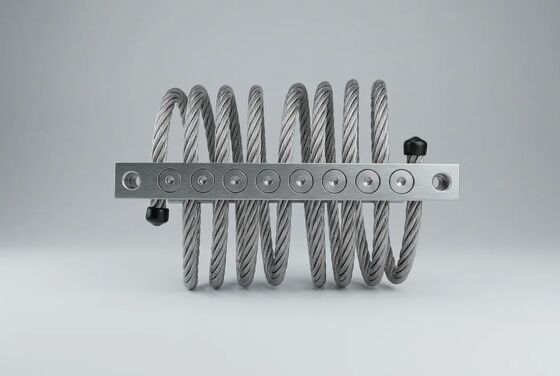

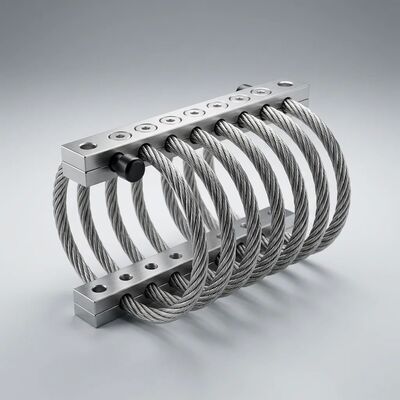

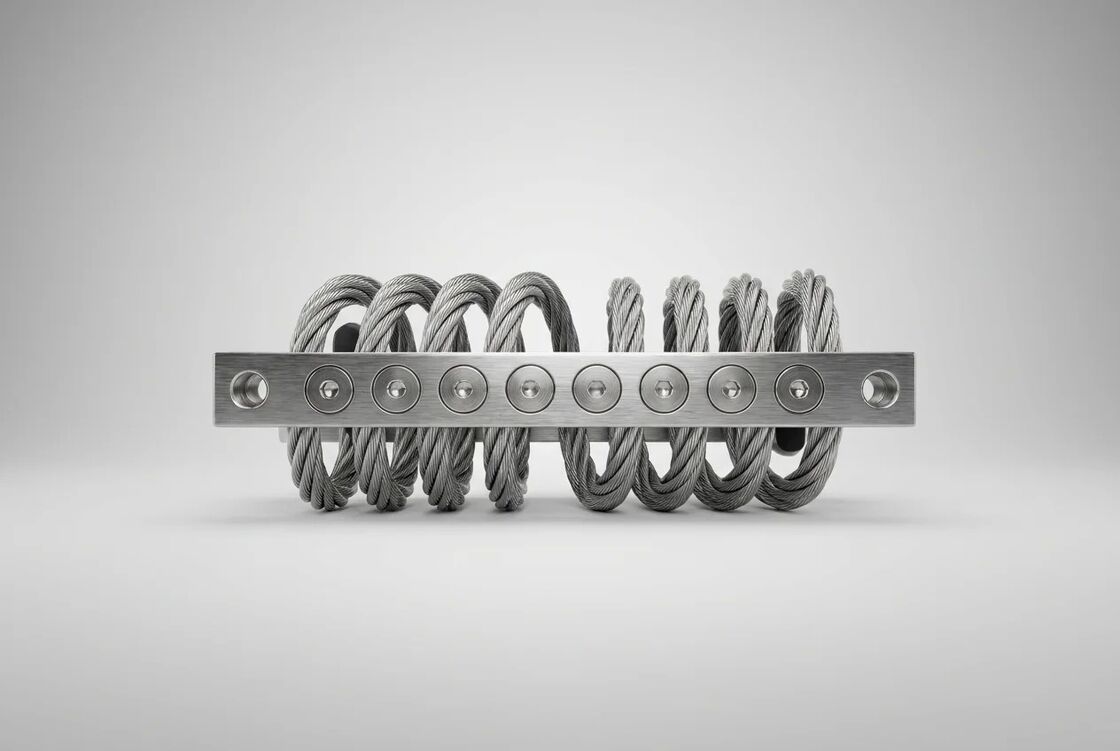

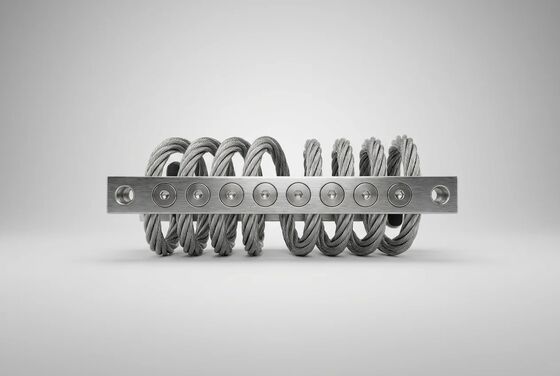

JGX-0648D-79A 전금속 철회 로프 진동 격리기 3 축 다방향 격리

JGX-0648D-79A 전체 금속 와이어 로프 진동 차단기 - 3축 다방향 보호

그만큼JGX-0648D-79A와이어 로프 진동 절연 장치는모든 금속 구조프리미엄 스테인레스 스틸(304 또는 316 등급)로 가공되었으며 단일 고무 또는 탄성 구성 요소 없이 안정적인 진동 감쇠 및 충격 흡수를 제공하도록 설계되었습니다. 유기 물질을 제거함으로써 아이솔레이터는 노화, 크리프 및 환경 저하를 방지하는 서비스 아키텍처를 달성합니다. 이는 장기 주기 산업 설비에 결정적인 이점입니다.

올메탈 디자인이 어떻게 극한의 내구성을 구현하는가

고무 마운트가 경화되고, 갈라지고, 박리됩니다. JGX-0648D-79A는 나선형으로 감긴 스테인레스 스틸 스트랜드 사이의 와이어 간 쿨롱 마찰을 주요 댐핑 메커니즘으로 사용합니다. 이는 다음을 의미합니다.

• 화학적 노화 없음— 스테인레스 스틸 304/316은 수십 년 동안 사용해도 산화되거나 부풀어 오르거나 부서지지 않습니다.
• 압축 설정 없음— 하중 편향 특성은 수백만 사이클 후에도 안정적으로 유지됩니다.
• 예정된 교체 없음— 소모품으로 취급되는 탄성 마운트와 달리 전체 금속 아이솔레이터는 영구적인 고정 장치입니다.
• 부동태화 및 전해 연마된 표면 마감— 미세 균열 시작점을 제거하고 내식성을 극대화합니다.

진정한 3축 다방향 절연

단일 JGX-0648D-79A 장치는 압축, 롤 및 전단 하중을 동시에 처리합니다. 나선형 와이어 로프 형상은 각 축이 독립적이면서도 시너지 효과를 발휘하여 작동하는 3차원 스프링-댐퍼 네트워크를 생성합니다. 절연 효율이 초과됨공진 주파수에서 90%세 축 모두에 걸쳐 GJB 150.18A에 따른 충격 반응 스펙트럼 테스트를 통해 확인되었습니다.

이는 JGX-0648D-79A 아이솔레이터에 장착된 장비가 수직 지면 운동, 측면 구조 흔들림 또는 회전 토크로 인한 교란이 모두 하나의 소형 장착 솔루션을 통해 보호된다는 것을 의미합니다.

공명 제어를 위한 높은 감쇠비

측정된 감쇠비는 다음과 같습니다.≥ 15%(히스테리시스, 진폭 의존성). 이 수준의 댐핑은 유압 댐퍼와 관련된 온도 민감도나 유체 누출 위험을 유발하지 않고 구조적 공진 시 증폭을 억제하는 데 충분합니다. 댐핑 용량은 와이어 로프 형상에 내재되어 있으며 씰, 유체 재충전 및 주기적인 조정이 필요하지 않습니다.

기술 사양

일반적인 애플리케이션 시나리오

• 산업용 압축기 및 펌프 스키드— 건물 구조에 전달되는 8~15Hz 진동을 감쇠합니다.
• 해양 엔진 발전기 세트— 스테인레스 스틸 구조로 부식 없이 염분 함유 대기를 견딥니다.
• 철도 신호 및 선로변 전자 캐비닛— 안정기에 의한 진동으로부터 민감한 계전기 및 PCB 어셈블리를 보호합니다.
• 중장비 운전실— ISO 2631 편안함 임계값을 충족하기 위해 전신 진동 노출을 줄입니다.
• 데이터 센터 서버 랙의 내진 보강— 정상 작동 중 진동 차단 기능과 지진 발생 시 충격 흡수 기능을 모두 제공합니다.
• HVAC 냉각기 및 냉각탑 마운트— 전체 금속 설계로 옥상 설치 시 고무 패드에서 흔히 발생하는 오존 및 UV 저하를 제거합니다.

하중 편향 곡선, 3D CAD 모델 또는 장비 무게와 여기 스펙트럼에 맞는 맞춤형 코일 구성에 대해서는 당사 응용 엔지니어링 팀에 문의하세요.
