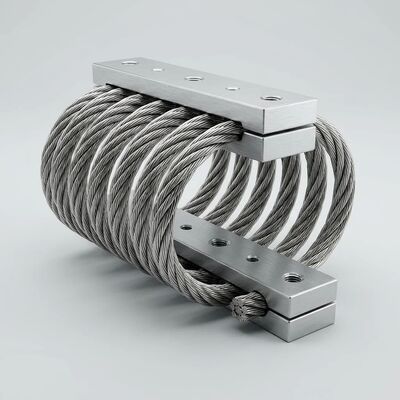

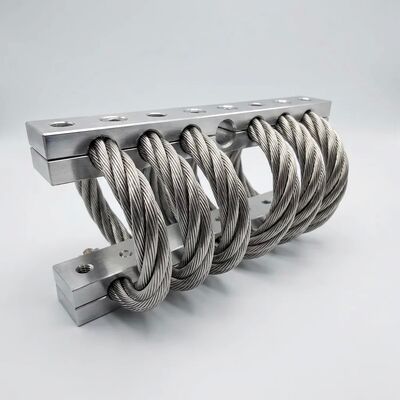

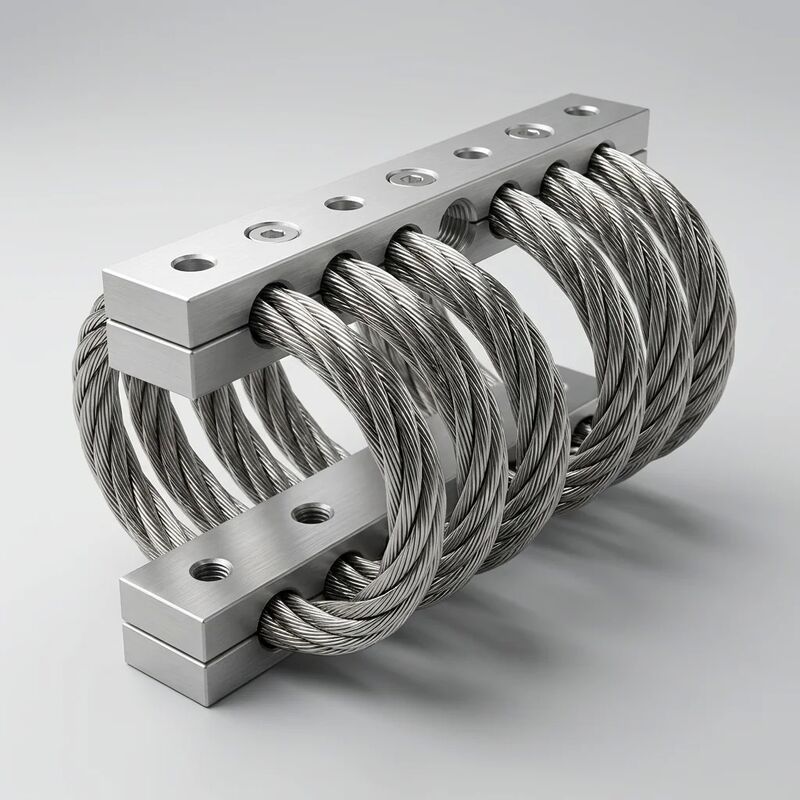

JGX-0956D-110A 안전 장치 연동 설계를 갖춘 맞춤형 페이로드 와이어 로프 진동 절연체

JGX-0956D-110A 부하에 맞춘 무선 로프 진동 격리 장치

의JGX-0956D-110A진동 격리에는 근본적으로 다른 접근 방식을 취합니다.유료부하 특유의 코일 구성와이어 지름, 코일 수, 헬릭스 각도, 그리고 전하 모두 제출된 무게, 중력 중심지 좌표, 그리고 흥분 스펙트럼에서 계산됩니다.기계식 안전 잠금장착구조에 직접 통합되어 있으며, 재난적인 과부하에도 실물적 인 포착을 유지하도록 보장합니다.

사용량 특이 조율 방식

JGX-0956D-110A 구성 프로세스는 고객으로부터 세 가지 데이터 입력을 포함합니다.

• 유해물 질량 및 CG 위치- 장비의 총 무게와 장착 평면에 대한 중력 중심의 x, y, z 좌표이것은 격리기에 대한 정적 부하와 다점 서스펜션 전체에 필요한 경직 분포를 결정합니다.
• 흥분 주파수 대역- 장비가 생성하거나 수신하는 지배적인 진동 주파수격리기의 자연 주파수는 1 이하의 전파성을 달성하기 위해 가장 낮은 흥분 주파수보다 적어도 √2 아래로 배치됩니다.
• 장착 볼트 패턴 및 껍질 제한- 볼트 원 직경 또는 직사각형 격자, 스레드 크기, 사용 가능한 공백 높이 및 격리 장치 발자국을 제한하는 인접 장애물

이 입력에서, 코일 기하학은자연 주파수 6~14 Hz 대역정적 기울기:3~18mm정해진 운용량에서. 결과 시스템 고립 효율을 제공합니다≥ 85% 공명 상태모든 3개의 변환축을 가로질러

고장 가 없는 연결: 모멘트 가 아니라 기하학 에 의한 안전

대부분의 진동 장착 장치들은 보트 연결을 이용합니다.또는 방치 된 토크 체크가 장비 분리로 이어질 수 있습니다, 차량에 장착된 시스템, 또는 떨어지는 유료 화물이 인원이나 인접 기계에 위험을 초래하는 모든 응용 프로그램.

JGX-0956D-110A는포지티브 잠금 듀얼 바 잇클로킹 메커니즘:

• 기하학적 캡처두 개의 단단한 스테인레스 스틸 쇄쇄 바가 기판과 유료 화물 받침대 두 곳 모두에서 가공된 슬롯을 통과합니다.막대기는 모든 장착 볼트가 완전히 제거 된 경우에도 실력을 물리적으로 억제합니다.
• 과부하 이동 제한∙ 횡단 막대기는 또한 단단한 막대기로 기능하여 설계된 안전 범위에서 최대 압축 및 팽창 굴절을 제한합니다.등급 부하를 초과하는 충격 사건 중 코일 플라스틱 변형을 방지하는
• 시각 안전 확인각 록 바에 가공된 참조 구간이 가동/지연 시각 표시기를 제공합니다. 구간이 브래킷 표면 너머로 보이는 경우,격리 장치가 과도한 이동 현상을 겪었고 검사되어야합니다.
• 추가 유지보수∙ 잠금 메커니즘은 격리 코일 자체를 넘어 움직이는 부분이 없습니다. 주기적인 윤활 또는 교체가 필요한 핀, 잠금, 스프링 또는 마모 표면이 없습니다.

신뢰성 있는 시스템 설계를 위한 예측 가능한 성능과 선형성

생산 JGX-0956D-110A 단위 간 검증 데이터는부하-변형 선형성 오차 ≤ ± 5%이 거의 선형적인 동작은 나선형 철사망 기하학의 직접적인 결과입니다.그리고 강한 진폭 의존성, 스테인레스 스틸 코일은 흥분 역사에 관계없이 일관된 딱딱성을 유지합니다.

시스템 설계자에게 예측 가능한 선형성은 다음을 의미합니다.

• 단순화된 FEA 모델링- 격리기는 비선형 물질 하위 프로그램이나 반복 컨버전스 검사 없이 선형 스프링-담퍼 요소로 표현될 수 있습니다.
• 신뢰성 있는 다축 예측- 단축 시험에서 파생된 3축 경직성 행렬은 모든 부하 방향에 유효하며 정확한 6DOF 시스템 시뮬레이션을 가능하게 합니다.
• 대량에서 대량으로 반복 가능성- 몇 년 후 주문 된 동일한 유량 사양으로 교체 된 격리기는 허용 범위 내에서 원래 세트와 일치하여 설비를 재조정하거나 재조명 할 필요가 없습니다.

기술 사양

가장 중요 한 부하 조정 및 안전 융합

• 오버헤드 호프트와 크레인 캐빈- 부실 안전 장착은 아래의 인원을 공격할 때 거래가 불가능합니다.유해물량 특유의 조정으로 탑승자 질이 전체 승강속도 범위에서 운영자 편안한 표준을 충족하도록 보장합니다.
• 엔진 및 변속기 테스트 스탠드각 엔진 변종은 질량과 CG가 다릅니다.맞춤 조정 된 격리기는 스파이프 테스트 중에 공명 교차를 방지하고 인터락은 높은 RPM에서 장착 실패에 대한 단단한 안전 장벽을 제공합니다.
• 정밀 좌표 측정 기계 (CMM)예측 가능한 선형 경직성으로 진동 격리 전송 기능을 측정 불확실성 예산에 포함 할 수 있습니다.유료 화물 조정 장소 자연 주파수는 바닥에서 발생하는 장애보다 훨씬 낮습니다.
• 이동형 발전기 및 압축기 트레일러✅ 횡단보도 설계는 도로 운송 안전성을 보장합니다. 맞춤 조정은 각 트레일러 구성의 특정 스키드 무게와 CG를 고려합니다.
• 반도체 리토그래피 및 웨이퍼 검사 도구미크론 미만의 위치 정밀성은 문서화 된 반복 가능한 딱딱성 특성을 가진 격리 장착 장치를 필요로합니다.JGX-0956D-110A는 청정실 자격에 필요한 선형성과 팩 일관성을 제공합니다.

JGX-0956D-110A의 용량 특화된 구성을 시작하려면 장비 무게, CG 위치, 지배적인 흥분 주파수, 그리고 볼트 패턴 도면을 제공하세요.우리의 응용 엔지니어 48 시간 이내에 맞춤형 사양 시트와 3D STEP 모델을 반환합니다.
