JGX-1276D-278B 넓은 부하 주파수 범위 극한 환경을 위한 전방향 절연 와이어 로프 진동 절연체

JGX-1276D-278B 와이어 로프 진동 격리기

제품 개요

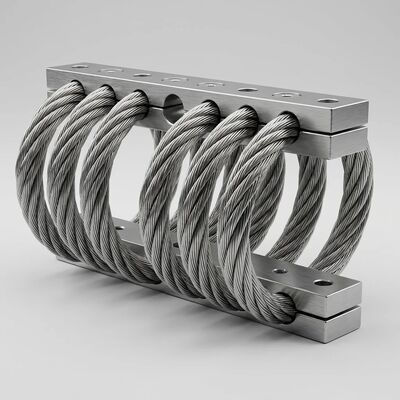

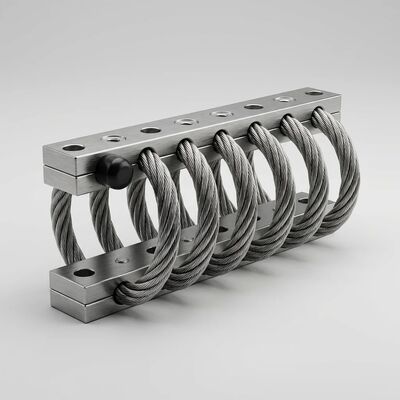

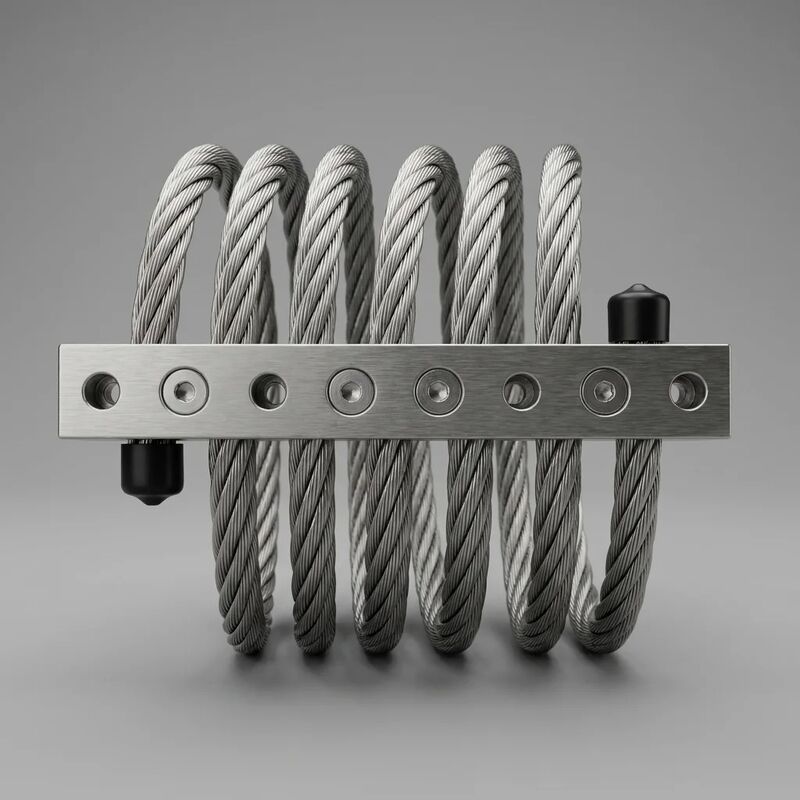

의JGX-1276D-278B스레일 스레인 스틸 철 로프 진동 격리 장치모든 방향의 동적 격리a를 가로질러넓은 부하와 주파수 스펙트럼. 그것의 8 루프 SS304 와이어 로프 코어는 정밀 가공 알루미늄 합금 장착 막 사이에 대칭적으로 클램프되어 있습니다.-70°C ~ +300°C시간이 지남에 따라 분해되는 엘라스토머리 구성 요소가 없습니다.

모든 방향 격리 원칙

단축 스프링 또는 고무 장착기와 달리 JGX-1276D-278B는 동시다발적으로 진동을 완화하는 나선 철 로프 기하학을 사용합니다.자유의 6도 모두: 3개의 변환 축 (장압/압축, 양쪽 방향으로 옆 절단) 및 3개의 회전 축 (roll, pitch, yaw).이것은 각 로프 루프 내의 개별 전선 가닥 사이의 쿨론 마찰 메커니즘을 통해 달성됩니다.격리기가 동적 부하에 변형되면 스테인리스 스틸 선이 서로 치우쳐집니다.가동 진동 에너지를 건조 마찰 완압을 통해 낮은 수준의 열 분산으로 변환합니다..

넓은 부하 및 주파수 커버리지

각 JGX-1276D-278B 단위는정적 부하 범위 2~55kg, 자연 주파수 중심으로5~8 Hz격리기의 점진적, 비선형 경직 곡선은 낮은 진폭, 고 주파수 흥분 하에서 부드러운 준수를 제공 하 고 고 에너지 충격 충동 하에서 점진적으로 경직.전형적인 진압 비율은00.10 대 0.20, 아래의 공명 증폭 요인3.0크리틱 주파수에서 뚜렷하게 동등한 고무 장착장치를 능가합니다. 10~2000 Hz 스펙트럼에서 진동 전파성은 지속적으로 낮습니다.이 격리기를 민감한 전자 유료 부하와 정밀 기계를 위해 적합하게 만드는.

재료 및 건축

6.4mm 지름의 SS304 와이어 로프는 표면 미세 균열을 제거하고 부식 저항을 향상시키기 위해 전기 닦기 후 형식을 가집니다.그리고 수백만 개의 부하 사이클을 통해 일관성 있는 융합 마찰을 유지알루미늄 합금 클램핑 바는 M8 장착 볼트를 수용하는 정밀하게 뚫린 구멍을 가진 소금 표면을 갖추고 있습니다.스트레스 완화 열 치료는 나선 기하학을 안정화하고 장기적인 미끄러짐을 방지하기 위해 롤 후 적용됩니다..

극한 환경 능력

모든 금속 구조는 엘라스토머리 단열기에 내재된 실패 방식을 제거합니다.고온에 지속적으로 노출되면 부드럽거나 미끄러지지 않습니다., 오존 또는 UV로 인한 균열이 없습니다.500시간 이상 소금 스프레이 테스트(ASTM B117 동등) 측정 가능한 분해 없이 해상 설치, 사막 작업 및 북극 배치에 적합합니다. 또한 일반적인 산업 화학 물질에 저항합니다.수압 액체, 그리고 성능 손실 없이 디젤 연료 노출.

기술 사양

전형적 사용법

Off-road vehicle electronics enclosures • Shipboard navigation and communication consoles • Industrial generator set mounting platforms • HVAC compressor and chiller isolation • Railway signaling and track-side equipment • Seismic monitoring instrumentation • Aerospace ground support trailers • Mining and construction machinery operator cabins • Mobile CT and medical imaging systems

사용자 정의 로드-디플렉션 튜닝, 멀티축 테스트 보고서, 그리고 대용량 OEM 가격에 대한 엔지니어 팀과 연락하십시오.우리는 요청에 따라 전송성 곡선 데이터와 유한 요소 시뮬레이션 결과를 포함하여 완전한 진동 분석 지원을 제공합니다.
