JGX-1278D-370B 정밀 정적 로드 매칭 산업 시스템용 드롭 인 교체 와이어 로프 진동 격리

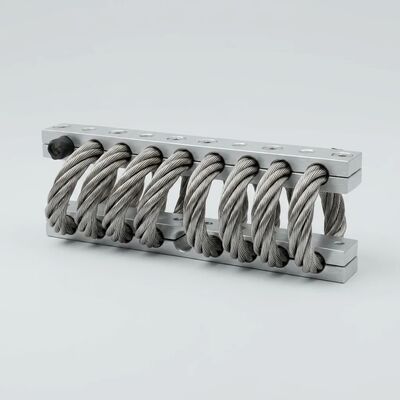

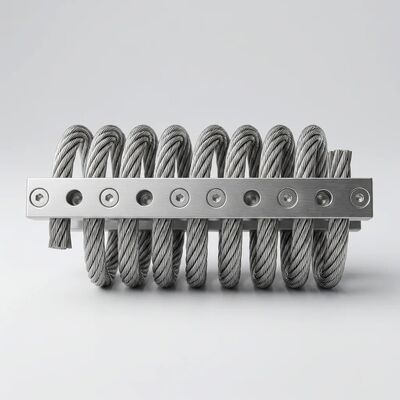

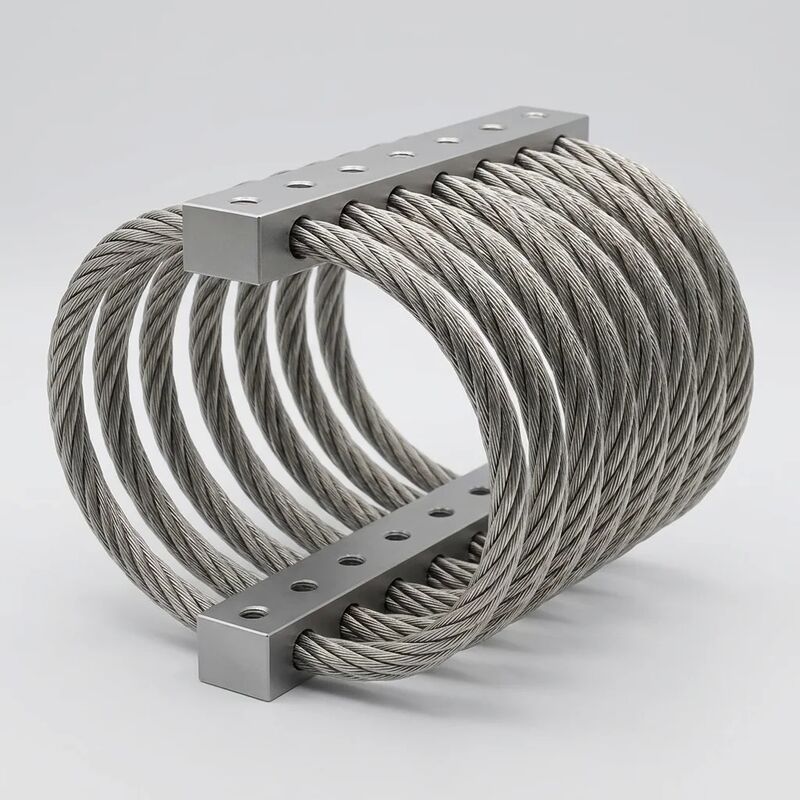

JGX-1278D-370B 와이어 로프 진동 격리기

와이어 로프 격리 장치 개요

의JGX-1278D-370B스레일 스틸 철 로프 진동 격리직착 교체OEM 및 사후시장용 격리 장착장치 산업 장비 플랫폼을 가로질러7 × 19 스트랜드 구조) 는 선명한 단단한 애노디스 마감으로 6061-T6 알루미늄 합금 장착 막 사이에 고정되어 있습니다.이 전 금속 격리기는5~120kg 정적 부하량고무도 없고, 액체도 없고, 일정 유지보수도 없습니다.

비용 효율적인 대입 대입 전략

구매 관리자와 유지보수 엔지니어는 지속적인 도전을 직면합니다. OEM 브랜드의 진동 격리기는 유리한 가격과 연장 된 납품 기간을 가지고 있지만 장착 발자국이 표준화됩니다.JGX-1278D-370B는 이것을 직접적으로 해결합니다.표준화된 Ø10.5 mm 뚫린 구멍 장착 기하학업계에서 공통적으로 사용되는 브래킷 패턴에 부합합니다. 설치에는 표준 M10 고정 장치 (그라드 8.8, 평면 롤러와 함께 28 ~ 32 N · m까지 토크로) 도출, 어댑터 제조 또는 장비 변경이 없습니다.15~30% 단위 비용 절감10~2000 Hz의 흥분 대역폭에서 완전한 진동 격리 성능을 유지하면서이 단일 부품 번호는 재고를 통합하고 SKU의 복잡성을 줄입니다..

정밀 정적 부하 일치

일반 진동 장착기는 대략적인 무게 범위로 판매되지만 실제 장비는 정확한 격리 장치 조정을 요구하는 특정 질량 분포와 중력 센터를 가지고 있습니다.각 JGX-1278D-370B 생산 팩은샘플링된 정적 부하-변화 특성화5~120kg의 명목 포장에 있는 세 가지 부하점에서: 최소 부하 (5kg), 중부 부하 (60kg), 최대 부하 (120kg).점진적인 비선형 경직성 프로파일자연 주파수를4~7 Hz사용가능한 부하 범위 전체에 걸쳐,0.12·0.22 완화 비율이것은 공명 증폭 인수 (Q) 를2보다 낮습니다.5- 엑시테이션 주파수가 장착 시스템의 자연 주파수와 일치할 때 발생하는 파괴적인 증폭을 효과적으로 방지합니다.우리는 100% 개별 단위 테스트를 제공.

프리미엄 산업 제조 표준

JGX-1278D-370B는 모든 세부 사항에 가시적인 제조 품질을 반영합니다:

• 와이어 로프 끝: 7.8mm SS304 와이어 로프 (오른 정규 레이어, ASTM A313에 따라 7 × 19 구조) 는 Ra ≤ 0.35 μm의 표면 거칠성까지 포스트 포밍 전자 롤링을 받는다.이것은 롤링 과정에서 표면 마이크로 균열을 제거, 부식 저항을 향상시키고 수백만 개의 부하 주기에 걸쳐 일관된 완화 성능을 위해 균일한 융기 특성을 보장합니다.
• 클램핑 바 미학: 6061-T6 알루미늄 합금 막대기는 CNC 가공으로 가장자리가 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이 껍질이안오디싱 레이어는 또한 스테인리스 스틸 로프에서 알루미늄을 전기적으로 분리, 습한 환경이나 소금으로 가득한 환경에서는 갈바닉 부식 방지.
• 영구적 인 식별: 각 클램핑 바에는레이저로 새겨진 모델 명칭 및 팩 코드. 접착 라벨이 없거나, 잉크 스탬프가 없어지고, 운송이나 설치 중에 분리되는 별도의 태그가 없습니다.경색 깊이 가혹 한 산업 환경에서 수 년 동안 서비스 후 가독성을 보장.

기술 사양

자주 묻는 질문

Q: JGX-1278D-370B는 제 현존하는 진동 장착기를 직접 대체할 수 있나요?
A: 현재 장착 장치가 Ø10.5mm 패턴과 M10 고정 장치와 호 센터가 호환되는 구멍 뚫린 장착 인터페이스를 사용하는 경우 JGX-1278D-370B는 브래킷 수정 없이 설치됩니다.설치 호환성 평가를 위해 기존 격리자 브랜드와 부품 번호를 저희에게 연락.

Q: 어떻게 제 장비에 맞는 고정 장치를 선택합니까?
A: 장비의 총 질량을 장착점의 수로 나눕니다. 각 JGX-1278D-370B는 5~120kg을 탑재해야합니다. 최적의 고립을 위해 장착점당 중간 40~80kg을 목표로하십시오.우리의 응용 엔지니어는 당신의 장비 사양을 검토하고 이상적인 구성을 추천 할 수 있습니다.

질문: 고립 장치의 성능이 시간이 지남에 따라 변합니까?
A: 아닙니다. 전 금속 구조로 고무와 탄성 모서리를 손상시키는 노화 메커니즘을 제거합니다.쿨롱 마찰 완화 특성은 약 1000 부하 주기의 초기 침착 기간 후에 안정화되고 장비의 사용 기간 동안 일관성있게 유지됩니다..

전형적인 산업용품

Diesel generator set mounting platforms • Industrial chiller and HVAC compressor frames • Railway signaling and communication equipment enclosures • Mining and quarry machinery operator cabins • Marine auxiliary equipment panels • Mobile telecom shelter electronics • Packaging machinery vibration isolation • Pump and motor base frames • Industrial fan and blower mounting • Test and measurement laboratory tables

무료 장착 패턴 호환성 검사를 요청하고 현재 고립 장치 부품 번호를 교차 참조하고 경쟁력있는 OEM 대안 요금을 받으십시오.우리의 엔지니어링 팀은 부하 굴절 데이터를 제공합니다, 3D CAD 모델 및 응용 프로그램 특정 설치 권장 사항은 무료입니다.
