JGX-1278D-370B 비용 효율적인 정밀 부하 애플리케이션을 위한 산업적 준수 철사망 진동 격리기

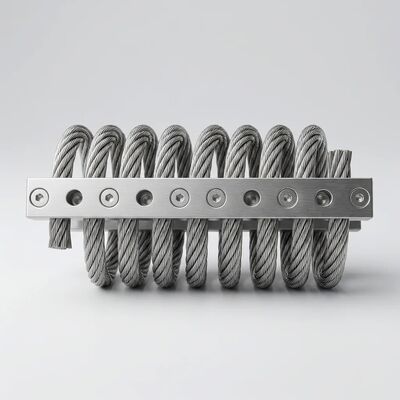

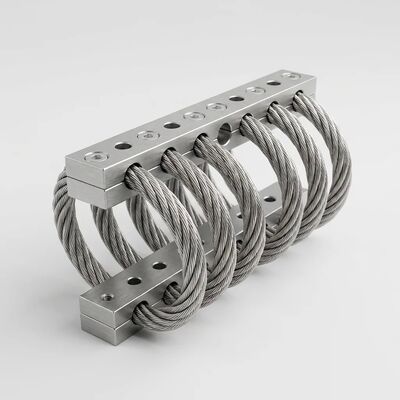

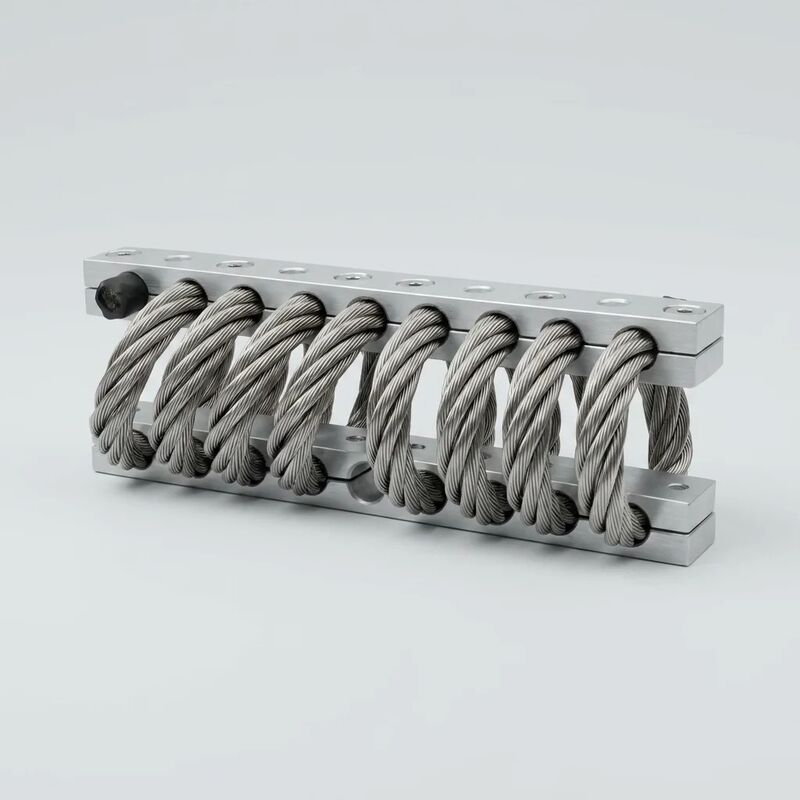

JGX-1278D-370B 와이어 로프 진동 격리기

적합성 문서가 성능만큼 중요 할 때

규제 감독, 공급자 자격 요건 및 제3자 감사 프레임워크에 적용되는 산업의 경우진동 격리기는 기계적인 부품 이상의 것입니다. 그것은 품질보증 공급망의 문서화된 부분입니다..JGX-1278D-370B이러한 까다로운 환경에 특별히 제조됩니다.재료 추적성 100%원시 SS304 와이어 로프 코일에서 완성된 격리기에 이르기까지, ISO 9001을 만족하는 포괄적인 문서 패키지로 지원됩니다.2015, 고객별 QMS 요구 사항 및 제3자 검사 프로토콜.

산업적 준수 프레임워크

모든 JGX-1278D-370B는ISO 9001:2015우리의 컴플라이언스 프레임 워크는 기본적인 인증 이외에도 다음과 같은 것들을 포함합니다.

• 응시 인증서 (CoC): SS304 와이어 로프의 특정 열 번호, 6061-T6 알루미늄 막대기의 소화전차 및 생산 날짜 범위를 참조하여 생산 롯별로 발급됩니다.각 CoC는 디지털로 기록되어 제품 일련 번호에 따라 검색 할 수 있습니다..
• RoHS 및 REACH 준수: 전 금속 SS304 + 6061-T6 구조는 본질적으로 EU RoHS 지침 2011/65/EU 및 REACH 규정 (EC) 1907/2006에 적합합니다. 제한된 물질, SVHC 문제가 없습니다.규제 단계적 폐지에 해당하는 유기 화합물이 없습니다..
• 분쟁 광물 보고: 원자재 소싱 문헌은 공급망 정밀 조사를 요구하는 고객들을 위해 도드-프랭크법 제1502조에 따른 CMRT (Conflict Minerals Reporting Template) 제출을 지원합니다.
• 선택적 제3자 검증: 우리는 TÜV 라인랜드, SGS, Bureau Veritas 또는 귀하의 지명된 검사 기관과 운송 전 검사, 재료 검증 및 차원 적합성 감사를 조정합니다.

끝에서 끝까지 자료 추적 가능성

각 JGX-1278D-370B는레이저로 새겨진 인간으로 읽을 수 있는 일련 식별자두 개의 클램핑 바에, 물리적 단위를 디지털 제조 기록과 영구적으로 연결합니다. 이 기록은

• SS304 와이어 로프: ASTM A313/A313M에 따른 밀링 테스트 보고서 (MTR), 열 수, 화학 성분 (C, Mn, Si, P, S, Cr, Ni), 견인 강도 및 연장 등.와이어 로프는 7의 명목 지름의 7 × 19 오른쪽 정규 레이 건설에서 형성됩니다0.8mm
• 6061-T6 알루미늄 막대: 합금 구성 검증과 함께 진압 롯 인증, 소금화 공정 매개 변수 (바드 화학, 전류 밀도, 에디 전류로 측정 된 코팅 두께),그리고 ASTM B680에 따른 밀봉 품질.
• 제조 실행 데이터: 롤링 작업 스테이션, 조립 토크 값, 전자기 닦기 욕조 매개 변수, 최종 검사 측정 (회로 기하학, 표면 거칠성 Ra, 도면에 따른 차원 적합성),그리고 검사자 서명.
• 부하-복복 특성화: 최소, 중위 및 최대 등급 부하의 정적 부하 시험 결과격리기의 자연 주파수가 지정된 4~7 Hz 대역 내에서 유지되고 쿨롱 마찰 완화 비율이 0 사이로 유지되는 것을 증명합니다..12'022.

이 추적성 깊이는 원자력 보조 장비 자격, 철도 부품 유형 승인 문서,그리고 해상 장비 검증 시스템.

비용 효율적인 정밀 부하 성능

규제 준수 및 비용 효율성은 상호 배제되지 않습니다. JGX-1278D-370B는 하나의 부분 번호로 세 가지 가치 기둥을 통합합니다.

정밀 부하 범위: 각 마운트 지원5~120kg 정적 부하자연 주파수4~7 Hz점진적 인 비선형 경직 곡선 (낮은 진폭 흥분에서 부드럽고, 고 에너지 충격에서 경직) 은 약 10 Hz에서 2000 Hz까지 효과적인 진동 격리를 제공합니다.공명 증폭은입력 진폭의 2.5배 이하, 자연 주파수를 통과하는 흥분 때 장비 시작 및 종료 트랜지션 동안 민감한 유료물을 보호합니다.

모든 금속 용량: 연속적으로 작동하는-70°C ~ +300°C, 격리기는 소금 스프레이 (> ASTM B117 당 500 h), 디젤 연료 및 수압 기름에 완전히 침몰 (72 h, 속성 변경 없이) 및 UV 노출 (1000 h 크세논 활,산화 할 유기농 함유가 없습니다)이 특성으로 인해 북극 광업, 사막 태양광 설비, 열대 해양 환경 및 고도의 통신 사이트에 적합합니다.

표준화된 통합: Ø10.5 mm의 구멍은 M10급 8.8 고정기 (28 N · m의 설치 토크). 대칭 바 기하학은 성능 변동없이 수직, 수평 또는 45° 기울기 장착을 허용합니다.전문 도구가 없습니다., 필드 조정, 주기적인 재-토크가 필요하지 않습니다.

준수 문서 패키지

규제된 산업용

Power generation turbine auxiliary systems • Nuclear plant balance-of-plant equipment • Railway rolling stock electronics (EN 61373 environments) • Offshore platform safety-critical panels • Pharmaceutical manufacturing isolator frames • Food processing conveyor vibration control • Semiconductor fabrication support equipment • High-voltage substation control cabinets • Desalination plant pump isolation • LNG terminal instrumentation shelters

배송 전 전 완전 컴플라이언스 문서 패키지가 필요한 프로젝트의 경우 사전 조립 된 공급자 자격 서류를 포함하여 품질 보장 팀과 연락하십시오.우리는 고객들의 입사 과정을 고객들의 사양에 맞는 맞춤형 문서로 지원합니다., 표준 패키지에 대한 전형적인 회전 시간 48 시간.
