대부분의 진동 격리 제품은 하나의 주요 부하 방향으로 설계되고 등급을 지정되어 있습니다. 실제 세계는 그렇게 작동하지 않습니다.해상 플랫폼 에 있는 발전기 는 물결 의 움직임 으로 인해 굴러가는 것 을 볼 수 있다; 사막 광산의 분쇄기 모터는 광석의 충돌로 인해 수직 충격과 벨트 드라이브 토크 반응으로 인해 옆 구타를 동시에 경험합니다.화학 공장 메즈닌의 팬 코일 단위는 구조적 바닥 진동과 바람에 의한 흔들림 모두 견딜 수 있습니다.각 축에 별도의 격리 장치를 설치하는 것은 비용이 많이 들며 공간 효율이 떨어지고 모순된 경직 경로를 도입합니다.

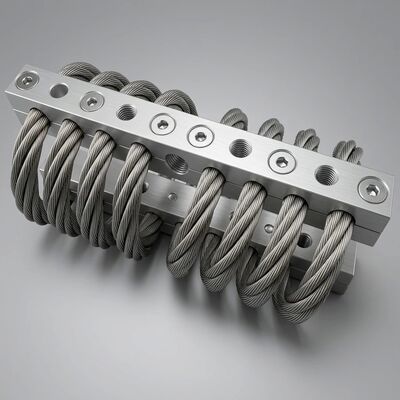

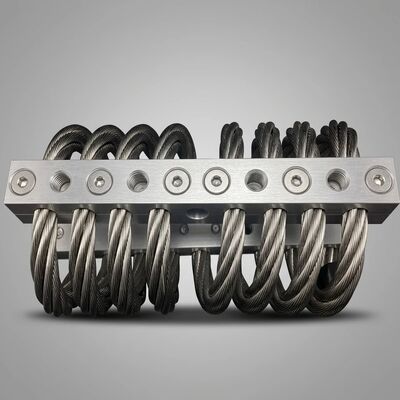

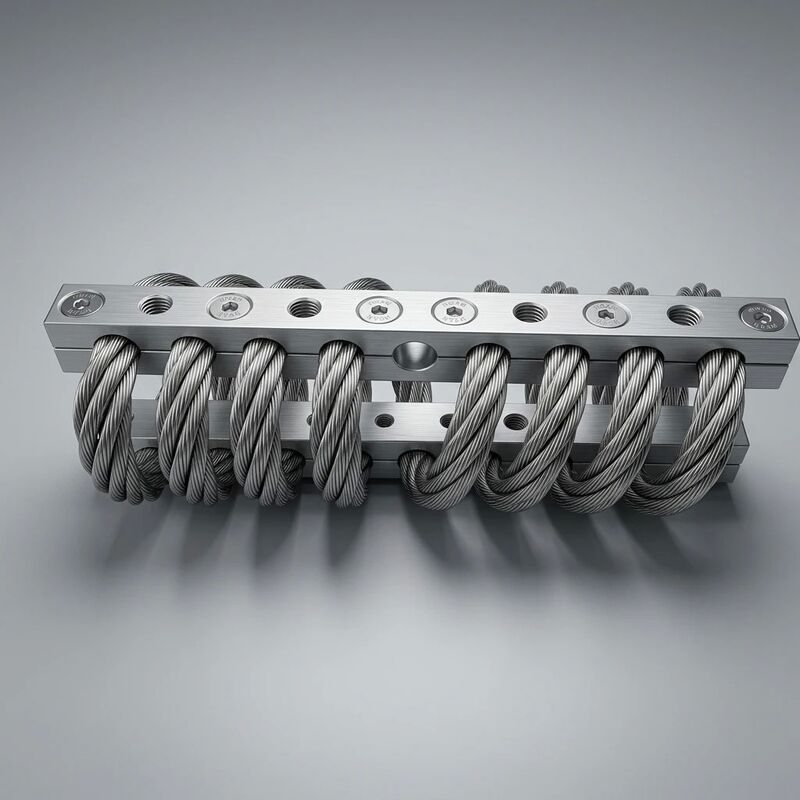

JGX-1598D-657B는 하나의 대칭 8 스핀 라인 로프 헬릭스다축 충격 흡수요소: 압축, 절단 및 롤 로드는 동일한 물리적 구조에 의해 동시에 처리됩니다. 보조 덤퍼가 없습니다. 다단계 장착 프레임이 없습니다. 한 단위, 세 축, 지속적인 보호.
비밀은 나선형 와이어 로프 기하학에 있습니다. 코일 스프링이 압축되면 축적 부하에만 반응합니다. 토리션 바는 회전 입력에만 반응합니다.결합 변형 모드: 압축으로 인해 각 로프 스트림의 축적 단축과 가벼운 굽힘이 발생하며, 썰매로 인해 헬릭스 루프가 구부러지고 스트림 간 미끄러지는 현상이 발생합니다.롤 로드는 루프 세그먼트 전체에 비대칭적으로 분산됩니다., 어떤 가닥을 팽창시키는 동안 다른 가닥은 압축됩니다.이 결합 된 기계적 행동은 단일 JGX-1598D-657B 단위가 모든 방향에서 오는 진동 입수에서 에너지를 분산한다는 것을 의미합니다. 세 개의 별도의 메커니즘이 아닙니다., 하지만 하나의 전체적인 구조적 반응으로.
설계 엔지니어에게는, 이것은 장착 시스템 아키텍처를 단순화합니다.전통적인 접근 방식은 네 개의 수직 격리 장치와 두 개의 측면 스누버 및 토크 팔 브래킷을 지정할 수 있습니다. (일 개의 구성 요소), 같은 장비는 종종 표준 정사각형 배열의 JGX-1598D-657B 단위 네 개로 보호 될 수 있습니다.각각은 세 축을 동시에 따라 진동 에너지의 비율을 흡수합니다..
명칭가혹한 환경 인증주관적인 판단이 아닌 문서화된 테스트 방식에 의해 뒷받침됩니다. JGX-1598D-657B는 다음과 같은 환경 내구성 평가에 적용되었습니다.
| 시험 표준 | 시험 상태 | 기간/주기 | 결과 |
|---|---|---|---|
| ASTM B117 | 중성 소금 스프레이 (5% NaCl, 35°C) | 500시간 이상 | 철 로프에 붉은 류류가 없습니다; 클램프 얼굴에 구멍이 없습니다 |
| IEC 60068-2-30 | 습기 열 순환 (25°C~55°C, 95% RH) | 21 일 (42 회전) | 진압 비율의 변화 < 5% |
| IEC 60068-2-14 | 열 충격 (-40°C ∼ +180°C) | 100회 | 균열, 탈라미네이션, 클램프 토크 유지 > 95% |
| ISO 9227 (변경) | 회전성 부패 (금 mist + dry + humid) | 60 회전 | 표면 완공 무결; 클램프에 전기 연속성 유지 |
| 내부 프로토콜 | 화학 침수 (디젤, 수압유, 10% H2SO4 안개) | 액체당 168시간 | 질량 손실이 0.1%를 초과하지 않습니다. 가시적인 표면 공격이 없습니다. |
이 테스트는 JGX-1598D-657B가그리고 연장된 노출 후 진열 저항성 고무 장착을 몇 주 안에 깨뜨릴 수 있는 조건과 며칠 안에 덩어리 코팅되지 않은 탄소 강철.
JGX-1598D-657B의 모든 재료는 염화질소가 풍부한 환경에서의 감전 호환성을 위해 선택되었습니다. AISI 316L 와이어 로프는 2 ∼ 3% 몰리브덴,염화물 현존에서 표준 304 등급의 스테인리스보다 훨씬 뛰어난 굴뚝 저항을 제공합니다.6061-T6 알루미늄 클램프는 25μm의 단단한 안오디싱 층을 받으며 전기 절연 알루미늄 산화물 장벽을 만듭니다.스테인리스 로프와 알루미늄 코리저 사이의 갈바닉 결합을 방지합니다. 단체가 지속적으로 소금 스프레이로 젖어있는 경우에도와이어 로프의 전자 닦는 가 가 와이어 드래잉 및 스트랜딩 도중에 도입 된 표면 철 오염 물질을 제거 하 고, 더 이상 수동 계층의 안정성을 향상.순수 결과 는 개방 된 갑판 에 있는 닫혀 있지 않은 장비 스키드 에 볼트 를 꽂아 관절 관련 된 퇴화 없이 수 년 동안 작동 할 수 있는 격리 장치 이다.
| 매개 변수 | 가치 |
|---|---|
| 모델 | JGX-1598D-657B |
| 와이어 로프 재료 및 마무리 | AISI 316L 스테인리스 스틸, 전기화 (Ra ≤ 0.4μm) |
| 클램프 재료 & 마무리 | 6061-T6 알루미늄 합금, 단단한 25μm (검은 또는 선명한) 에 고화 |
| 와이어 로프 직경 | 60.0mm (7x19 스트랜드 건설) |
| 코일 구성 | 8 코일, 대칭 이중 나선 |
| 부하축 | 압축 / 절단 / 롤 (동시) |
| 전체 차원 (L x W x H) | 160mm x 90mm x 75mm |
| 단위 당 질량 | 1.85kg |
| 장착 인터페이스 | 4x Ø10.5mm 뚫린 구멍, M10 고정 장치를 받아 들인다 |
| 정적 부하 범위 | 50~500kg/마운트 (모든 축) |
| 최대 이동 (압축) | 18mm 등급 부하 |
| 정적 스프링 속도 | 28~280 N/mm (진행, 부하 의존) |
| 자연적 빈도 | 5~15 Hz (부하 선택을 통해 조절) |
| 진압 비율 | ζ = 0.15 ∼ 0.25 (폭에 의존) |
| 작동 온도 | -40°C ~ +180°C (연속) |
| 피로 생활 | > 2 * 102 순환량 |
| 환경 등급 | IP67 동등; 소금 스프레이 500+ h (ASTM B117) |
| 인증서 | ISO 9001:2015CE, RoHS, REACH |
JGX-1598D-657B의 올바른 사이즈링은 지원 장비 질량, 장착 평면에 대한 중력 중심 위치,그리고 지배적인 진동 흥분 주파수일반적인 지침으로, 적용된 정적 부하 하에서 격리기의 자연 주파수는 1/√2 (약 0.707) 는 효과적인 격리를 달성하기 위해 가장 낮은 흥분 주파수를 곱합니다.1500 RPM (25 Hz) 디젤 발전기, selecting a mount configuration yielding a natural frequency of 8–12 Hz places the system well within the isolation region for the primary excitation while avoiding resonance during startup ramp-throughWNRLN 응용 프로그램 엔지니어는 모든 문의와 함께 부하 분배 계산 및 다점 장착 레이아웃 권장 사항을 포함하여 무료 사이징 지원을 제공합니다.
각 JGX-1598D-657B는 클램프 몸체에 레이저로 새겨진 고유 한 일련 번호를 가지고 있습니다. 디지털 품질 파일은 316L 열 인증서, 6061-T6 빌렛 인증서, 고화 팩 로그,부하-편지 시험 곡선이 문서 패키지는 규제 준수 감사, 보험 검사,파괴적인 샘플링이나 현장 해체 없이 장비 재인증 프로그램.
