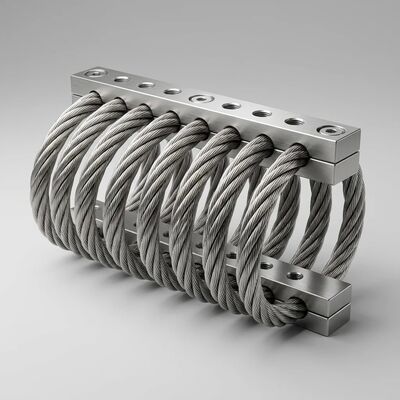

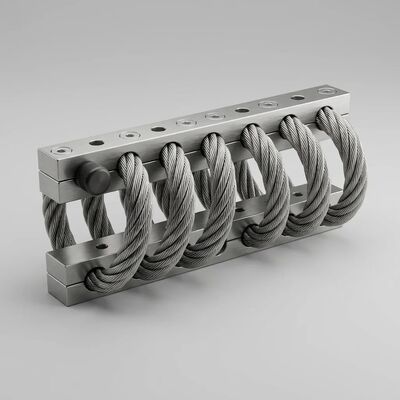

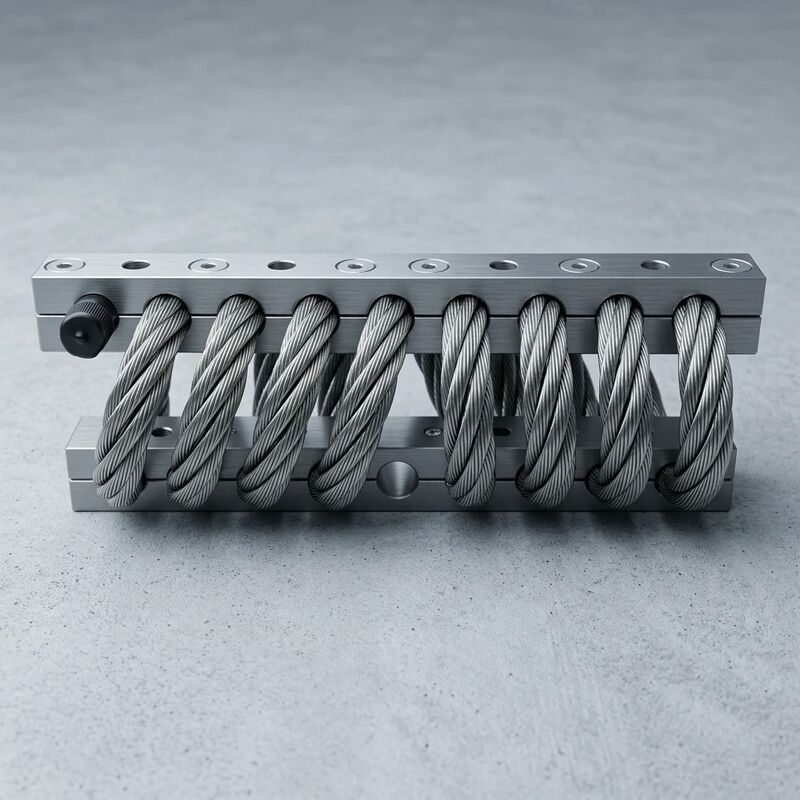

JGX-2228D-1250B 정밀 편향 관리를 위한 안전 장치 진동 제어 와이어 로프 아이솔레이터

JGX-2228D-1250B 안전 장치 진동 제어 와이어 로프 절연체

진동 엔지니어링에서는 감쇠 성능과 예측 가능성 사이에 지속적인 상충 관계가 있습니다. 유압 댐퍼는 높고 조정 가능한 감쇠 계수를 제공하지만 누출되는 유체 씰, 온도에 따라 변하는 점도 및 비선형 힘 불연속성을 생성하는 캐비테이션을 도입합니다. 탄성 마운트는 간단하고 저렴하지만 시간, 온도 및 변형 이력에 따라 변하는 강성과 감쇠를 나타내므로 격리 시스템의 동적 반응이 움직이는 목표가 됩니다. JGX-2228D-1250B는 앵커링을 통해 이러한 트레이드오프를 해결합니다.안전한 진동 제어고성능이면서도 본질적으로 안정적인 물리적 메커니즘: 강철 와이어 사이의 쿨롱 마찰.

감쇠 메커니즘: 병렬로 연결된 133개의 마찰 인터페이스

JGX-2228D-1250B의 8.0mm 와이어 로프는 7*19 스트랜드(7개 묶음)로 구성되며 각 묶음에는 19개의 개별 AISI 316L 강철 와이어가 포함되어 있으며 단일 로프 단면 내에서 총 133개의 필라멘트가 있습니다. 외부 진동으로 인해 나선이 변형되면 각 가닥 묶음 내의 인접한 와이어가 미세한 규모로 서로 미끄러집니다. 이 와이어 간 슬라이딩은 건식 쿨롱 마찰을 통해 운동(진동) 에너지를 열로 변환합니다.

이 댐핑 메커니즘의 주요 특징은 다음과 같습니다.

• 분산 이중화: 133개의 평행 접촉면에 걸쳐 감쇠력이 발생합니다. 단일 인터페이스는 전체 감쇠 용량의 약 0.75% 이상을 차지하지 않습니다. 개별 와이어의 고장(통계적으로 피로 한계 내에서 거의 불가능함)은 전체 감쇠를 1% 미만으로 줄여서안전한 진동 제어기능.
• 온도 무감각: 316L 스테인리스강 자체의 마찰 계수는 -40°C ~ +180°C 작동 범위에서 10% 미만으로 변화합니다. 대조적으로, 실리콘 댐핑 유체의 점도는 동일한 범위에 걸쳐 20배까지 변할 수 있으며, 유체 댐퍼는 냉간 시동 시 과감쇠되고 작동 온도에서는 과소감쇠됩니다.
• 진폭 의존성(유익함): 낮은 진동 진폭(일반적인 회전 기계 작동)에서는 와이어 간 미끄러짐이 최소화되고 아이솔레이터는 에너지 소산이 낮은 주로 탄성 스프링처럼 작동하여 높은 전달률 절연 효율성을 유지합니다. 진폭이 증가하면(충격 이벤트, 시동 과도 현상) 슬립이 점진적으로 작용하여 더 큰 에너지 입력을 흡수하기 위해 유효 감쇠 비율을 약 0.15에서 0.25로 높입니다.
• 연령에 따른 저하 없음: 장쇄 분자 네트워크가 산화, 사슬 절단 및 가교 밀도 변화를 통해 저하되는 점탄성 폴리머와 달리 316L 강의 결정질 금속 구조는 재결정 임계값(>500°C) 이하의 온도에서 시간이 지나도 진화하지 않습니다. 15년차의 감쇠 성능은 모든 실제적인 목적을 위해 1일차의 감쇠 성능과 동일합니다.

정밀 편향: ±3% 단위 간, 100% 테스트됨

정밀 편향 제어특정 정하중이 적용될 때 결과적인 변위를 설계 방정식뿐만 아니라 사용자 손에 있는 실제 제조 장치로부터 예측할 수 있도록 보장하는 엔지니어링 분야입니다. JGX-2228D-1250B는 직렬화 전에 모든 단일 장치에서 검증된 ±3%의 장치 간 정적 편향 변동을 달성합니다.

다중 지점 장착 시스템에서 이 공차가 중요한 이유는 다음과 같습니다.

각각 600kg의 정하중을 전달하는 4개의 JGX-2228D-1250B 마운트로 지지되는 2,400kg의 압축기 스키드를 생각해 보세요. 이 하중에서 공칭 정적 편향은 약 12mm입니다. 허용 오차가 ±3%인 경우 4개의 마운트에 걸쳐 분산된 최악의 편향은 11.64mm~12.36mm입니다. 즉, 마운트 간 최대 높이 차이는 0.72mm입니다. 이는 일반적인 800mm 마운트 간격에서 약 0.05°의 각도 기울기를 생성하며 이는 거의 모든 표준 플랙시블 샤프트 커플링의 정렬 공차 내에 있습니다(일반적으로 커플링 유형에 따라 0.25°~1.0°). 결합은 제한 요소가 아닙니다. 마운트는 시밍 없이 커플링 정렬을 유지할 수 있을 만큼 정밀합니다.

이러한 일관성을 제공하는 제조 공정은 다음과 같습니다.

• CNC 와이어 로프 코일링: 나선 형성 중 폐쇄 루프 장력 제어는 ±0.3mm 피치 변동 내에서 일관된 코일 형상을 유지합니다.
• 정밀 클램프 블록 가공: 6061-T6 클램프 블록의 로프 포획 포켓은 ±0.02mm 치수 공차로 CNC 가공되어 양쪽 끝에서 로프에 대한 원주 그립 압력이 균일하게 보장됩니다.
• 100% 하중-변형 곡선 검증: 일련번호가 지정된 모든 장치는 보정된 서보 유압 테스트 스탠드에 장착되어 0에서 1,300kg까지의 하중 램프를 거치며 편향은 0.01mm 분해능의 레이저 변위 센서로 측정됩니다. 결과 곡선은 마스터 참조와 디지털 방식으로 비교됩니다. ±3% 편향 대역을 초과하는 장치는 근본 원인 조사를 위해 자동으로 거부되고 격리됩니다.
• 통계적 공정 관리: 배치 수준 편향 데이터는 관리도에서 추적됩니다. 평균 편향의 변화 또는 분산의 증가는 부적합 제품이 생산되기 전에 사양을 벗어나는 사전 프로세스 조정을 촉발합니다.

3개 영역 강성: 순항 시 부드러움, 충격 시 강성

JGX-2228D-1250B의 정적 스프링율은 단일 숫자가 아닙니다. 이는 점진적인 하중 하에서 와이어 로프 나선의 물리적 상태에 따라 결정되는 세 개의 별개 영역으로 구성된 곡선입니다.

이 진행형 곡선은 아이솔레이터의 가장 중요한 동적 특성입니다. Zone I 또는 II의 정상 작동 중에는 낮은 동적 강성이 높은 절연 효율을 제공합니다. 즉, 고유 주파수의 1.4*보다 높은 주파수에서 진동 에너지의 85% 이상이 차단됩니다. 충격 이벤트 또는 시작 토크 과도 현상으로 인해 마운트가 영역 III으로 구동되면 급격한 강성 증가로 인해 금속 간 접촉, 유체 바닥 또는 엘라스토머 분쇄 없이 변위가 최대 22mm로 제한됩니다. 조정할 외부 스너버도 없고, 설정할 여유 간격도 없으며, 조정할 보조 스프링도 없습니다. 단일 나선형 요소가 전체 동적 범위를 처리합니다.

동적 성능 데이터

기술 사양

정밀성이 중요한 애플리케이션

• CNC 머시닝 센터 및 연삭기: 공작기계의 기하학적 정확도는 초 단위 이내로 유지되는 기초의 수준에 따라 달라집니다. ±3% 마운트 편향 허용 오차는 마운트가 고정될 때 머신 베드가 점진적으로 기울어지지 않도록 보장하여 공장 승인 테스트 중에 검증된 체적 위치 정확도를 유지합니다.
• 좌표 측정기(CMM): 측정 불확도가 미크론 미만인 계측 실험실 장비는 교정 간격 사이의 마운트 드리프트를 견딜 수 없습니다. 순금속 JGX-2228D-1250B의 제로 크리프 특성은 지속적인 정하중 하에서 탄성 마운트에서 일반적으로 발생하는 느린 점진적 처짐(μm/월)을 제거하여 재시밍 없이 CMM의 공간 교정을 유지합니다.
• 정밀 밸런싱 머신: 터빈 로터, 크랭크샤프트 및 고속 스핀들의 동적 밸런싱을 위해서는 밸런싱 기계 자체가 견고한 위치를 유지하면서 바닥 진동으로부터 격리되어야 합니다. 점진적인 강성 곡선은 스핀업 중 로터의 불균형력으로 인한 변위에 저항하면서 균형 측정 단계(낮은 진폭 입력) 동안 격리를 제공합니다.
• 반도체 리소그래피 및 검사 도구: 반도체 공장의 웨이퍼 스테퍼와 전자빔 검사 시스템은 나노미터 단위로 측정되는 위치 지정 공차로 작동합니다. 전체 금속 구조는 광학 표면에 응축될 수 있는 탄성 마운트에서 가소제 및 휘발성 유기 화합물(VOC)의 가스 방출을 제거하는 동시에 정밀한 편향 허용 오차는 시설의 진동 차단 바닥과 도구의 정렬을 유지합니다.
• 레이저 간섭계 및 광학 테이블: 며칠에 걸친 측정 캠페인을 통한 연구급 광학 실험에는 실험 중에 움직이지 않는 마운트가 필요합니다. JGX-2228D-1250B의 전체 금속, 제로 크리프 아키텍처는 몇 시간 또는 며칠에 걸쳐 빔 경로를 점진적으로 잘못 정렬하는 느린 높이 변화를 제거합니다.
• 고속 포장 및 인쇄 기계: 플렉소그래픽 인쇄기 및 고주기 상자 포장 기계는 분당 200~600주기로 반복적인 충격을 발생시킵니다. 정격 부하에서 200만 주기 피로 등급은 연속 3교대 생산 환경에서 몇 달이 아닌 몇 년 단위로 측정되는 서비스 간격을 보장합니다.

동적-정적 강성비: 1.1~1.3이 중요한 이유

대부분의 탄성 아이솔레이터는 동적-정적 강성 비율이 1.5~2.5입니다. 이는 마운트가 정적 하중보다 진동 시 50~150% 더 강하다는 것을 의미합니다. 이는 작동 중 고유 주파수(격리 효과를 결정함)가 단순한 정적 계산이 예측하는 것보다 높기 때문에 격리 시스템 설계를 복잡하게 만듭니다. JGX-2228D-1250B의 1.1-1.3 비율은 활성 제어 없이 달성할 수 있는 가장 낮은 비율 중 하나입니다. 왜냐하면 금속 표면 사이의 쿨롱 마찰은 고무 폴리머의 점탄성 변형보다 변형률 민감도가 훨씬 낮기 때문입니다. 엔지니어가 정적 하중-편향 곡선에서 고유 진동수를 계산할 때 작동 고유 진동수는 예측 값의 약 5~15% 내에 있게 됩니다. 이는 대략적인 추정치가 아닌 정확한 시작점입니다.

공장 문서 패키지

각 JGX-2228D-1250B에는 개별 하중 편향 테스트 곡선(고객 선호에 따라 디지털 또는 인쇄), EN 10204 3.1에 따른 316L 열 인증서, 6061-T6 빌렛 인증서 및 양극 처리 배치 로그가 함께 제공됩니다. 모든 문서에는 클램프 본체에 레이저로 새겨져 있는 일련 번호가 기재되어 있습니다. 이 문서 세트는 발전, 석유 및 가스, 해양 분류 협회 승인 프로세스를 포함한 산업 분야의 규정 준수 감사, 고객 수입 검사, 장비 인증 프로그램을 지원합니다.
