JGX-0160D-4.8A 와이어 로프 진동 절연체 - 가혹한 환경 솔루션

표준 절연체로 충분하지 않은 경우

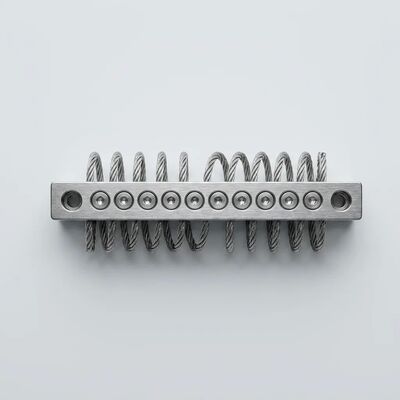

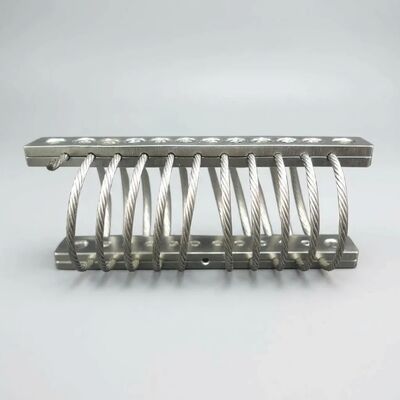

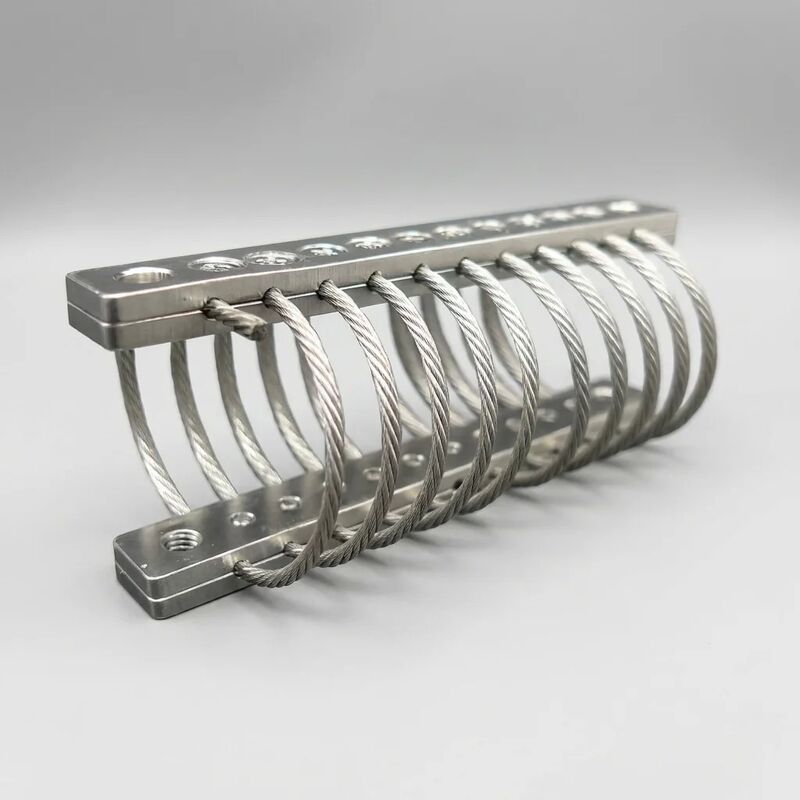

염수 분무로 인해 몇 달 안에 금속 표면이 부식되고, 주변 온도가 낮과 밤 사이에 80°C씩 오르고, 장비 접근성으로 인해 일상적인 유지 관리가 불가능한 환경에서는 기존의 고무 및 스프링 아이솔레이터가 예상대로 작동하지 않습니다. 그만큼JGX-0160D-4.8A와이어 로프 진동 절연 장치는 이러한 조건을 위해 특별히 제작되었습니다.모든 축 다방향 진동 절연와유지보수가 필요 없는 연장된 서비스 수명이는 엘라스토머 대안에 내재된 예정된 교체 주기를 제거합니다. 핵심: 전해 연마된 4.8mm 스테인리스 스틸 304 와이어 로프의 6코일 나선으로 정격 160kg의 정하중을 견딜 수 있으며 -40°C ~ +120°C에서 안정적으로 작동합니다.

환경 저항성: 내구성을 고려한 설계

염수 분무 및 해양 대기

전해연마 표면 처리된 스테인리스강 304는 긁힐 때 자체 복구되는 수동 산화크롬 층을 제공합니다. 이는 첫 번째 코팅 파손 시 부식되기 시작하는 페인트 또는 코팅된 탄소강 마운트에 비해 중요한 이점입니다. ASTM B117에 따른 독립적인 염수 분무 테스트에서 전해 연마된 SS304 와이어 로프는1,000시간구멍이나 구조적 저하 없이 노출되므로 JGX-0160D-4.8A는 다음 용도에 적합합니다.

• 해양 플랫폼 장비 데크(펌프, 발전기, 압축기)
• 해안선 5km 이내 해안산업시설
• 상업용 선박 기계 공간(엔진 마운트, 보조 장비)
• 항만 및 항만 인프라(컨베이어 드라이브, 크레인 동력 장치)

성능 드리프트가 없는 온도 극한

탄성중합체 요소가 없다는 것은 JGX-0160D-4.8A가 -20°C 이하에서 고무 절연체를 무력화시키는 유리 전이 강화나 70°C 이상에서 처짐을 유발하는 열 연화를 경험하지 않는다는 것을 의미합니다. 그것은-40°C ~ +120°C 전체 범위에서 강성 변화는 5% 미만입니다., 온도 순환 동적 기계 분석을 통해 확인되었습니다. 이러한 안정성은 비가열 북극 시설, 중동 실외 설치 또는 주변 온도가 일반적으로 90°C를 초과하는 엔진실에 설치된 장비에 필수적입니다.

습도, 세척 및 화학물질 노출

해양 환경 외에도 전해 연마된 SS304 구조는 열대 지역 시설의 지속적으로 높은 습도, 식품 가공 세척 주기에 사용되는 공격적인 세척 화학 물질, 특정 화학 처리 및 폐수 처리 시설에서 발견되는 약산성 대기를 견뎌냅니다. 미세 틈새에 습기를 가두는 도장된 표면과 달리 전해연마 마감은 표면 다공성을 제거하고 가공된 스테인리스 스틸에 비해 오염 물질 부착에 사용할 수 있는 유효 표면적을 80% 이상 줄입니다.

JGX-0160D-4.8A가 원격 및 접근 불가능한 설치에 탁월한 이유

예정된 유지 관리가 필요하지 않음 - 설계로 검증됨

유지보수 방문 시 크레인 접근, 안전 허가 및 생산 가동 중단 시간이 포함되는 해양 플랫폼, 원격 펌프장 또는 고가 구조물에 설치된 장비의 경우 유지보수가 필요 없는 아이솔레이터의 경제적 가치는 아무리 강조해도 지나치지 않습니다. JGX-0160D-4.8A는소모성 부품 없음: 교체할 고무 요소가 없고, 보충할 유체가 없으며, 다시 장력을 가할 스프링이 없으며, 분리 검사를 위한 접착 조인트가 없습니다. 이후의 감쇠 성능1,000만 로드 사이클제조 기준선의 5% 이내로 유지되며, 이는 대부분의 산업용 장비의 수명 구성 요소에 해당합니다.

다방향 동적 환경을 위한 전축 보호

해양 플랫폼, 상업용 선박 및 이동식 장비는 본질적으로 다방향 진동을 경험합니다. 파도에 의한 피칭 및 롤링이 기계에 의한 수직 및 비틀림 여기와 결합되어 복잡하고 예측할 수 없는 하중을 생성합니다. JGX-0160D-4.8A 와이어 로프 형상은 정품을 제공합니다.모든 축 다방향 절연단일 컴팩트 마운트에서 압축, 전단 및 롤 모드에서 동시에 에너지를 흡수합니다. 이는 각 자유도에 대해 여러 단일 축 아이솔레이터를 지정하고 방향을 지정하는 엔지니어링 복잡성을 제거합니다.

가변 로딩 환경에서도 일관된 성능

진동 환경은 거의 정적이 아닙니다. 설계 유량에서 원활하게 작동하는 펌프는 저유량 조건에서 공동 현상이 발생할 수 있습니다. 최대 부하에서 균형이 잡힌 압축기는 시동 중에 다른 고조파를 생성할 수 있습니다. JGX-0160D-4.8A의 진폭 의존적 쿨롱 감쇠와 주파수 독립적인 이력 감쇠의 조합은 다음을 제공합니다.변화하는 조건에 적응하는 광대역 절연수동 튜닝이나 조정이 필요하지 않습니다. 이는 다양한 속도, 부하 또는 공정 조건에서 작동하는 장비에 상당한 이점을 제공합니다.

기술 사양

업종별 신청안내

해양 석유 및 가스

해양 생산 플랫폼과 FPSO 선박에서 장비 가동 시간은 수익에 직접적인 영향을 미칩니다. JGX-0160D-4.8A는 염분 함유 대기와 연중무휴 작동이 예정된 정지 사이에 성능이 저하되지 않는 절연 솔루션을 요구하는 펌프 스키드, 비상 발전기 세트, 공기 압축기 패키지 및 계기용 공기 건조기용으로 지정되었습니다. 유지 관리가 필요 없는 설계는 절연체 교체를 위해 접근 시 상당한 준비와 가동 중지 시간이 필요한 하부 데크나 제한된 공간에 위치한 장비에 특히 유용합니다.

상업용 해양

화물선, 여객선, 예인선 및 서비스 선박의 경우 JGX-0160D-4.8A는 주 엔진 보조 장비, HVAC 냉각 장치, 비상 소방 펌프 및 교량 전자 콘솔에 대한 진동 차단 기능을 제공합니다. 모든 축 절연 특성은 선박 장착 장비 고유의 결합된 롤-피치-히브 동작 환경을 다루는 반면, 전해연마 SS304 구조는 엔진룸과 데크 레벨 설치의 지속적인 습도와 간헐적인 염수 노출을 견딥니다.

해안 인프라

담수화 플랜트, LNG 터미널, 항만 크레인 동력 장치 및 해안 폐수 처리 시설은 염화물 침전율이 하루 50mg/m²를 초과할 수 있는 대기에서 작동합니다. JGX-0160D-4.8A의 전해연마 표면은 염화물 부착을 최소화하고 표준 스테인리스강 또는 코팅된 탄소강 마운트에서 부식을 가속화하는 미세 구멍 시작 지점을 제거합니다.

식품 및 음료 가공

전해연마 마감재는 부식에 강할 뿐만 아니라 박테리아가 서식할 수 있는 미세한 틈이 없는 위생적인 ​​표면을 제공하므로 JGX-0160D-4.8A는 세척 화학 물질로 자주 고압 세척이 이루어지는 시설의 펌프, 컨베이어 및 혼합 장비에 적합합니다. 고무 요소가 없기 때문에 생산 영역을 오염시키는 엘라스토머 입자에 대한 우려도 사라집니다.

원격 및 무인 시설

원격 위치에 있는 펌프장, 통신 장비 보호소 및 모니터링 스테이션은 공통된 문제를 공유합니다. 유지 관리 방문 비용이 서비스되는 구성 요소 비용을 초과하는 경우가 많습니다. JGX-0160D-4.8A의 검증된 유지 보수가 필요 없는 서비스 수명은 가장 가까운 자격을 갖춘 기술자가 몇 시간 또는 며칠 떨어져 있는 설치에서 진동 격리를 위한 기본 사양이 됩니다.

총 소유 비용 비교

제진 솔루션을 평가할 때 조달 비용은 단지 출발점일 뿐입니다. 10년의 사용 수명 동안 일반적인 산업용 펌프 설치를 고려하십시오.

• 고무 마운트:초기 비용: 저렴합니다. 예상 교체 간격: 산화 및 압축 변형으로 인해 3~5년. 10년 이상: 2~3회의 교체 주기와 공임 및 가동 중지 시간이 소요됩니다. 총 비용: 일반적으로 초기 마운트 비용의 3~5*입니다.
• 탄성 패드가 있는 스프링 아이솔레이터:초기 비용: 보통. 3~5년마다 패드를 교체하고 주기적인 스프링 검사 및 조임 가능. 다방향 애플리케이션을 위한 측면 스너버가 필요하므로 복잡성이 추가됩니다.
• JGX-0160D-4.8A 와이어 로프 절연체:교체 주기가 없고, 표준 장비 유지 관리 이상의 검사가 필요 없으며, 보조 스너버나 제한 장치도 없습니다. 한 번의 설치, 한 번의 조달, 예정된 유지 관리 이벤트가 없습니다.

선택 및 설치 지침

애플리케이션에 맞는 JGX-0160D-4.8A 아이솔레이터의 올바른 수를 지정하려면:

1. 총 지원 중량 계산장비, 장착 프레임 및 부착된 배관/도관 부하를 포함합니다.
2. 160kg으로 나누기(아이솔레이터당 정격 정하중)을 사용하여 최소 마운트 수를 결정합니다.
3. 1.5~2.0의 서비스 팩터를 적용합니다.동적 장비(펌프, 압축기, 엔진)의 경우 1.2–1.5 정적 장비(제어 캐비닛, 변압기)의 경우.
4. 반올림짝수로 만들고 장비 베이스 아래에 대칭으로 배포합니다.

최적의 절연 성능을 위해서는 장착 표면이 평평하고 단단하며 깨끗한지 확인하십시오. 스테인리스강 패스너를 사용하여 절연체 재료를 맞추고 부식 방지 어셈블리를 유지하십시오. 과도한 토크를 피하십시오. 아이솔레이터는 와이어 로프 요소를 정지 상태에서 압축하지 않고 단단히 부착해야 합니다.

프로젝트별 선택 지원, 맞춤형 구성 요청 또는 대량 RFQ 가격에 대해서는 애플리케이션 엔지니어링 팀에 문의하세요.
