JGX-0160D-4.8A 와이어 로프 진동 절연체 - 기술 개요

JGX-0160D-4.8A란 무엇입니까?

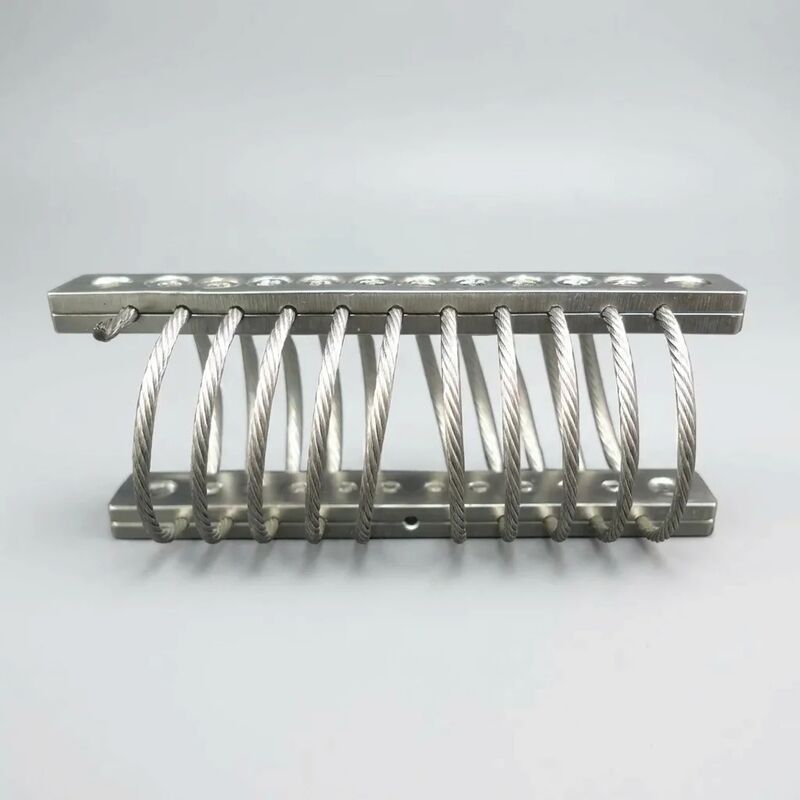

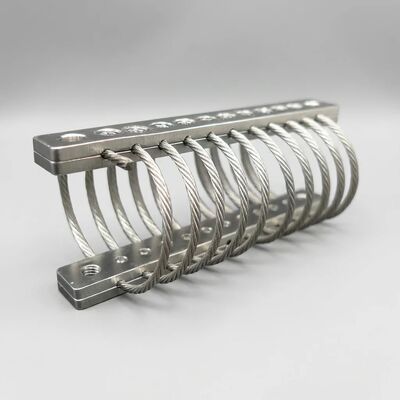

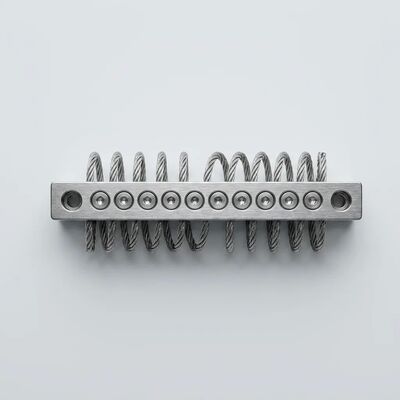

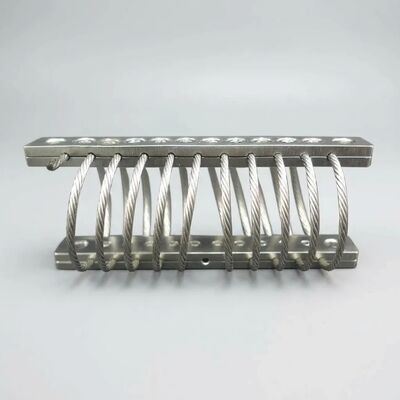

그만큼JGX-0160D-4.8A나선형으로 감긴 4.8mm 스테인레스 스틸 304 와이어 로프를 감쇠 요소로 사용하는 정밀 엔지니어링 와이어 로프 진동 절연 장치입니다. 기존의 고무 마운트나 코일 스프링 아이솔레이터와는 달리모든 축 다방향 진동 절연- 각 축에 대해 별도의 절연체가 필요하지 않고 압축, 전단 및 롤링에서 에너지를 동시에 감쇠한다는 의미입니다. 마운트당 정격 정하중 용량이 160kg인 JGX-0160D-4.8A는 다방향 충격과 지속적인 진동으로 인해 부품 신뢰성이 위협받는 중형 산업용 장비에 적합합니다.

와이어 로프 댐핑 작동 방식

JGX-0160D-4.8A는 병렬로 작동하는 두 가지 보완적인 댐핑 메커니즘을 사용합니다.

• 쿨롱(마찰) 감쇠:동적 하중 하에서 와이어 로프가 휘어짐에 따라 7*19 와이어 구조 내의 개별 가닥이 서로 마찰하여 건식 마찰을 통해 운동 에너지를 무시할 수 있는 열로 변환합니다. 이 메커니즘은 진폭에 따라 달라집니다. 즉, 편향이 클수록 에너지 소실이 커집니다.
• 이력 감쇠:스테인레스 스틸 와이어 로프는 진동 시 주기적 탄성 변형을 겪으며 각 하중 주기에 걸쳐 에너지를 흡수하는 응력-변형 히스테리시스 루프를 생성합니다. 이는 저주파 구조 공진부터 고주파 기계 진동까지 일관된 광대역 감쇠를 제공합니다.

함께, 이러한 메커니즘은 다음을 달성합니다.0.15~0.25의 감쇠비그리고 배달하다25Hz 이상의 주파수에서 95%를 초과하는 절연 효율공칭 부하 하에서 — 탄성중합체 아이솔레이터의 일반적인 온도에 따른 강성 변화 없이 전체 -40°C ~ +120°C 작동 범위에서 안정적인 성능을 유지합니다.

엔지니어가 JGX-0160D-4.8A를 선택하는 이유

1. 타협 없는 진정한 전축 절연

대부분의 기존 아이솔레이터는 단일 부하 방향에 최적화되어 있습니다. JGX-0160D-4.8A 와이어 로프 나선 형상은 본질적으로 동일한 댐핑 메커니즘을 사용하여 수직, 측면 또는 비틀림 등 모든 각도의 자극에 반응합니다. 이는 견고하지 않은 구조물, 이동식 플랫폼 또는 진동원의 방향을 예측할 수 없는 위치에 장착된 장비에 특히 유용합니다.

2. 광범위한 스펙트럼에 걸쳐 탁월한 공명 억제

구조적 공진은 여기 주파수가 시스템의 고유 주파수와 일치하여 진동을 파괴적인 수준으로 증폭시킬 때 발생합니다. JGX-0160D-4.8A는 이를 통해 이 문제를 해결합니다.비선형 강성 특성: 편향이 증가함에 따라 와이어 로프의 기하학적 구조는 점차적으로 단단해지며 시스템의 고유 주파수가 공진 조건에서 멀어지게 됩니다. 대략의 고유 주파수 범위정격 부하 시 8~12Hz, 이 아이솔레이터는 공진이 발생하기 전에 일반적인 산업 여기 소스(모터 회전, 펌프 맥동, 압축기 왕복 운동)에서 장비를 효과적으로 분리합니다.

3. 설치 수명 동안 유지보수가 필요 없는 작동

모든 금속 구조는 기존 아이솔레이터를 괴롭히는 모든 성능 저하 지점을 제거합니다. 고무가 산화되거나 균열되지 않고, 유압유가 누출되지 않으며, 코일 스프링이 피로해지거나 처짐이 발생하지 않으며, 접착 조인트가 박리되지 않습니다. JGX-0160D-4.8A에는 다음이 필요합니다.예정된 유지 관리 제로— 이미 장비 유지 관리 계획에 포함된 것 이상으로 윤활, 토크 재조정, 육안 검사 주기가 필요하지 않습니다. 피로 테스트는 다음을 입증합니다.정격 부하에서 1,000만 주기댐핑 성능에는 측정 가능한 변화가 없습니다.

4. 극한 온도에서도 예측 가능한 성능

고무 아이솔레이터는 추운 기후에서 단단해지고(격리 효율성 상실) 열에 부드러워지는 반면(과도한 처짐 위험), JGX-0160D-4.8A 스테인리스 스틸 와이어 로프는 -40°C ~ +120°C 사이에서 무시할 수 있는 강성 변화를 나타냅니다. 이러한 열 안정성으로 인해 계절에 따른 조정이 필요하지 않으며 실외 설치, 비가열 시설 및 고온 장비 응용 분야에서 일관된 진동 보호가 보장됩니다.

기술 사양

일반적인 산업 응용 분야

• HVAC 및 공기 조화 장치:건물 구조에서 팬과 압축기 진동을 격리하여 상업 및 산업 시설에서 저주파 소음 전달을 줄입니다.
• 산업용 발전기:자체 유발 진동 및 외부 충격으로부터 발전기 세트를 보호하여 발전기 베어링 수명을 연장합니다.
• 왕복동 압축기:단일 축 아이솔레이터가 측면 진동 모드를 포착하지 못하는 피스톤형 압축기의 특징적인 맥동 주파수를 해결합니다.
• 정밀 계측 장비:CMM, 광학 검사 시스템 및 실험실 저울은 공장 현장 환경에서 측정 정확도를 유지하는 모든 축 격리의 이점을 제공합니다.
• 제어 캐비닛 및 전기 인클로저:접점 채터링 및 조기 고장을 유발할 수 있는 주변 기계 진동으로부터 민감한 PLC, VFD 및 릴레이 로직을 보호합니다.
• 산업용 펌프 어셈블리:수처리, 화학 처리 및 오일 전달 응용 분야에서 모터 구동 및 엔진 구동 펌프 세트를 모두 분리합니다.

품질 보증 및 테스트

모든 JGX-0160D-4.8A 절연체는 다음과 같이 제조됩니다.ISO 9001:2015인증된 품질 관리. 생산 테스트에는 다음이 포함됩니다.

• 정격 용량 100%에서 정하중 처짐 검증
• 6개 코일 전체에 걸쳐 와이어 로프 장력 균일성 검사
• 설계 공차에 대한 치수 적합성
• 전해연마 일관성을 위한 표면 마감 검사
• 요청 시 전체 재료 인증이 가능한 배치 추적성

특정 주파수 스윕, 충격 펄스 테스트 또는 확장된 환경 노출을 포함한 맞춤형 테스트 프로토콜을 OEM 인증 요구 사항에 맞게 수용할 수 있습니다.

설치 참고사항

JGX-0160D-4.8A는 베이스-베이스 또는 베이스-장비 구성에서 베이스 플레이트 구멍을 통해 장착됩니다. 최적의 성능을 위해서는:

• 예압 왜곡을 방지하려면 장착 표면이 평평하고 견고한지 확인하십시오.
• 단일 장비 베이스에서 여러 개의 절연체를 사용할 때 부하를 고르게 분산시킵니다.
• 최고의 절연 효율성을 위해 지원되는 총 무게가 결합된 정격 용량의 40-80% 내에 있는지 확인하십시오.
• 충격 하중 하에서 무제한의 편향을 위해 와이어 로프 코일 주위에 적절한 간격을 허용합니다.

자주 묻는 질문

Q: JGX-0160D-4.8A는 고무 마운트와 어떻게 비교됩니까?
고무 마운트는 산화, 오존 노출 및 주기적 피로로 인해 시간이 지남에 따라 성능이 저하되며 일반적으로 산업 환경에서는 3~5년마다 교체해야 합니다. 전체가 금속으로 이루어진 JGX-0160D-4.8A는 일반적인 사용 시 성능 저하 메커니즘이 없으며 극한의 온도에서도 보다 일관된 강성을 제공합니다.

Q: 이 아이솔레이터를 실외에서 사용할 수 있습니까?
예. SS304 소재와 전해연마 마감 처리는 비, 습기 및 UV 노출에 대한 강력한 저항성을 제공합니다. 염분이 많은 해안 또는 해양 대기에 설치하는 경우 당사의 열악한 환경 적용 가이드(JGX-0160D-4.8A 해양/해양 제품 페이지 참조)를 참조하십시오.

Q: 최소 주문 수량은 얼마입니까?
기본 주문은 10개부터 시작됩니다. 프로토타입 또는 검증 수량의 경우 샘플링 준비를 위해 영업팀에 문의하세요.

Q: 맞춤형 부하 교정이 가능합니까?
예. 와이어 로프 길이, 코일 수 및 장착 형상은 특정 하중 요구 사항에 맞게 조정할 수 있습니다. 맞춤형 구성 제안을 원하시면 목표 하중 범위와 장착 제약 조건을 문의해 주세요.
