JGX-0240D-7.7A 와이어 로프 진동 차단기 - 조달 및 통합 가이드

소개

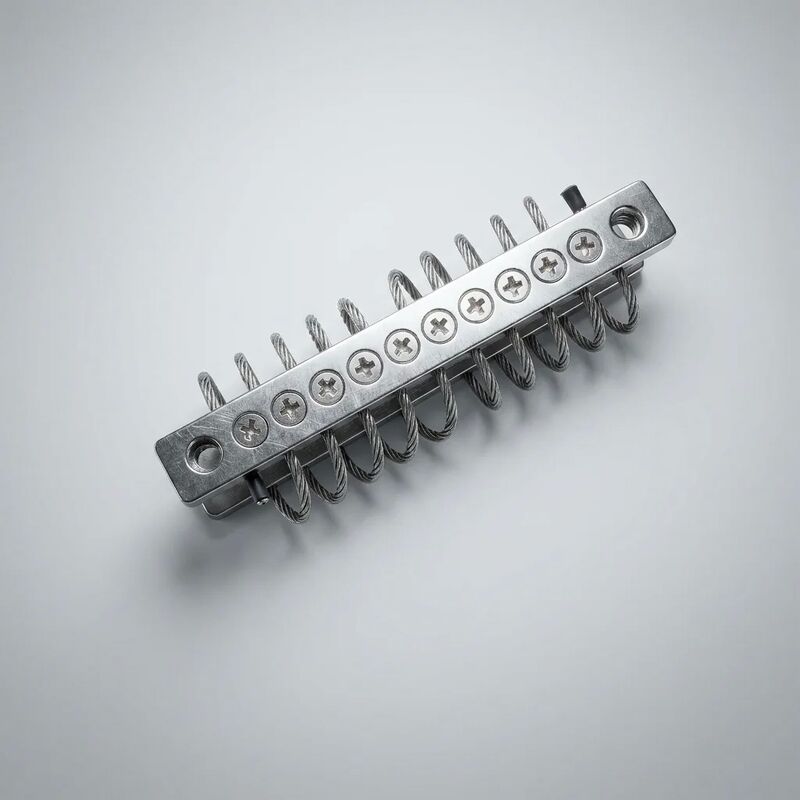

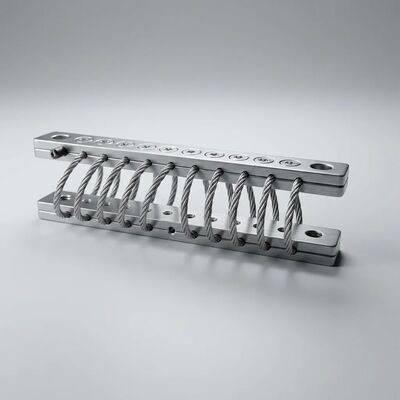

방진 장치를 선택하는 데에는 정격 하중을 맞추는 것 이상이 포함됩니다. 전체 조달 결정에는 치수 호환성, 장착 인터페이스 요구 사항, 배송 리드 타임, 규정 문서, 설치 인력 및 총 수명주기 비용이 포함됩니다. 이 가이드는 다음을 지정, 주문, 통합 및 유지하는 데 필요한 완전한 정보를 제공합니다.JGX-0240D-7.7A— 8코일, 7.7mm 스테인리스 스틸 304 와이어 로프 격리 장치, 정격 하중은 마운트당 240kg이며 다음으로 지원됩니다.확장 가능한 모듈식 설계 및 신속한 전달사전 구성된 재고에서.

제품 식별 및 주문 참조

물리적 사양 및 치수 데이터

성능 사양

확장 가능한 모듈형 플랫폼: 사양 구성

JGX-0240D-7.7A는 코어 댐핑 요소(8코일 7.7mm SS304 와이어 로프)가 선택 가능한 장착 구성 및 마감과 결합되는 모듈식 플랫폼의 일부입니다. 이 아키텍처를 통해재고가 있는 하위 구성요소로부터 신속한 배송— 대부분의 표준 구성은 영업일 기준 3~5일 이내에 배송됩니다.

장착 구성 옵션

• 베이스 간(표준):두 개의 동일한 장착 플레이트 - 하나는 장비 베이스 프레임에 부착되고 다른 하나는 기초 또는 지지 구조에 부착됩니다. 이는 일반 산업 장비 격리를 위한 기본 구성입니다.
• 베이스-장비:하나의 플레이트가 장비 프레임에 장착됩니다. 다른 플레이트는 아이솔레이터가 장비 발과 기계별 브래킷 사이에 위치하는 응용 분야를 위해 직접 볼트 관통 인터페이스로 교체됩니다.
• 사용자 정의 방향:기본 진동 입력이 중력과 일치하지 않는 설치(각진 장비, 벽 장착 기계)의 경우 구성 검토를 위해 장착 형상을 당사 엔지니어링 팀에 문의하십시오.

표면 마감 선택

• 전해연마(표준):대부분의 애플리케이션에 권장됩니다. 내부식성이 향상되고 오염물질 부착이 감소하여 깨끗하고 매끄러운 표면을 제공합니다. 해양, 식품 가공, 제약 및 일반 산업 환경에 적합합니다.
• 비활성화됨(선택 사항):크롬 산화물 패시브 층을 최대화하기 위해 추가적인 화학적 패시베이션 처리가 이루어졌습니다. 초고순도 응용 분야나 공격적인 화학 세척제에 지속적으로 노출되는 환경에 권장됩니다.
• 흑색 산화물(옵션):어두운 색상의 장비와의 시각적 통합이 필요한 응용 분야를 위한 미적 마감입니다. 참고: 이는 미용 처리일 뿐 내부식성을 강화하지는 않습니다. 실외 또는 해양 설치에는 권장되지 않습니다.

규제 문서 패키지

조달, 통합 및 규정 준수를 지원하기 위해 다음 문서를 사용할 수 있습니다.

배송 및 물류

선택 워크시트

다음 워크시트를 사용하여 JGX-0240D-7.7A가 귀하의 애플리케이션에 맞는 사양인지 확인하세요.

1. 총 장비 무게:_____ kg(파이프, 배선, 접근 플랫폼, 유체 재고 등 영구적으로 부착된 모든 구성 요소 포함)
2. 장착 지점 수:_____(직사각형 장비 베이스의 경우 일반적으로 4개 또는 6개)
3. 절연체당 부하:라인 1 ¼ 라인 2 = _____ kg/마운트
4. 확인하다:3호선의 값이 96kg에서 192kg 사이인가요? □ 예(최적) □ 아니요(다른 모델을 고려하거나 마운트 수를 조정)
5. 주요 진동 주파수:_____Hz(알 수 없는 경우 장비 RPM 및 모터 극 수 나열)
6. 확인하다:주요 주파수가 20Hz를 초과합니까? ❑ 예(격리 영역, 우수한 성능) ❑ 10~20Hz(전이 영역, 응용 엔지니어링으로 확인) ❑ 10Hz 미만(공진 근처 - 주의 깊게 평가)
7. 환경:□ 실내 제어 □ 실내 산업 □ 옥외 보호 □ 옥외 노출 □ 해상/해안 □ 세척 □ 고온(80°C 이상) □ 저온(-20°C 이하)
8. 표면 마감 선택:7호선 기준 → □ 전해연마 □ 부동태화

설치 체크리스트

• ❑ 절연체 설치 공간 전체에 걸쳐 장착 표면 평탄도가 0.5mm 이하인지 확인하십시오.
• ❑ 장착 표면을 청소합니다. 볼트 접촉점에서 페인트, 스케일, 용접 스패터를 제거합니다.
• ❑ 장비 베이스 아래에 아이솔레이터를 대칭으로 배치합니다. 동일한 부하 분산이 중요합니다.
• ❑ 머리와 너트 아래에 플랫 와셔가 있는 M12 스테인리스 스틸 볼트(최소 A2-70)를 삽입합니다.
• ❑ 탄소강 패스너를 대체하지 마십시오. 갈바닉 호환성이 필요합니다.
• ❑ 대각선 패턴으로 45–55 N·m으로 조입니다(건식 나사산).
• ❑ 모든 와이어 로프 코일을 조인 후 모든 방향에서 ≥ 25mm의 여유 공간이 있는지 확인하십시오.
• □ 연결된 배관/도관/덕트 공사에 부하 경로 브리징을 방지하기 위한 유연한 부분이 포함되어 있는지 확인하십시오.
• ❑ 각 마운트에서 정적 편향을 측정하고 기록합니다. 편차는 모든 절연체에서 ±2mm 이내여야 합니다.
• ❑ 보증 파일용으로 토크 값 및 편향 측정을 포함한 설치 기록을 보관합니다.

수명주기 비용 비교

구매 가격만으로 진동 차단을 평가하면 지속적으로 총 비용이 높아집니다. 대표적인 15년 장비 수명주기를 고려해보세요.

JGX-0240D-7.7A는 일반적으로 첫 번째 교체 주기(3~5년) 내에 고무 마운트와 비용 동등성을 달성하고 그 이후에는 순 절감 효과를 제공합니다. 단일 유지 관리 방문 비용이 절연체 자체보다 더 많은 원격, 해상 또는 접근 불가능한 설치의 경우 경제적 측면이 첫날부터 결정적입니다.

문의 및 주문

정식 견적을 요청하려면 평가용 샘플을 준비하거나 맞춤 구성에 대해 논의하세요.

• 표준 주문:모델 JGX-0240D-7.7A, 수량, 표면 마감, 배송 주소를 지정하세요. 표준 구성은 주문 확인 후 영업일 기준 3~5일 이내에 배송됩니다.
• 기술 문의:응용 분야별 권장 사항을 위해 장비 무게, 장착 지점 수, 주요 진동 주파수 및 작동 환경을 제공합니다.
• OEM 및 볼륨 프로그램:대량 가격 책정 계층, 예약 배송 계약, 공급업체 관리 재고 옵션에 대해서는 영업팀에 문의하세요.
• 샘플:자격을 갖춘 프로젝트에 사용할 수 있는 평가 샘플 - 신속한 처리를 위해 신청서 세부정보를 요청하세요.
