JGX-0240D-7.7A 와이어 로프 진동 절연체 - 엔지니어링 참조

제품개요

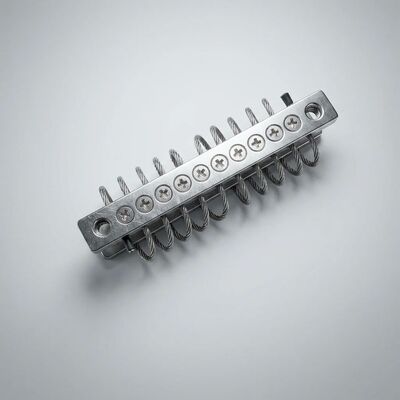

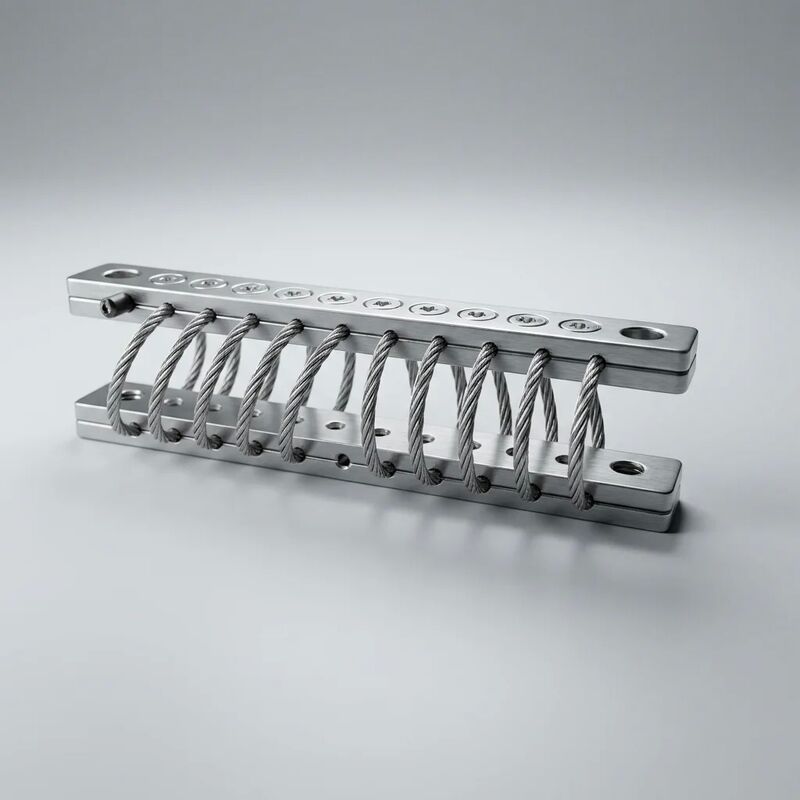

그만큼JGX-0240D-7.7A산업 장비를 위해 설계된 튼튼한 와이어 로프 진동 절연 장치입니다.안정적인 장기 강성그리고광대역 진동 제어. 그 핵심에는 내식성을 위해 전해연마 처리된 7*19 스트랜드 구성의 7.7mm 직경 스테인리스 스틸 304 와이어 로프로 형성된 8코일 나선이 있습니다. 절연체의 등급은 다음과 같습니다.마운트당 정적 하중 240kg최대 충격 입력 용량은 40g입니다. 그 특징은 다음과 같습니다.제로 크리프 구조 설계- 성형 후 열 응력 완화를 통해 달성됩니다. 이는 처음 몇 년 동안 사용 후 탄성중합체 및 스프링 기반 아이솔레이터를 손상시키는 점진적인 처짐 및 강성 드리프트를 제거합니다. 이 참조 문서는 사양, 통합 및 성능 검증을 위한 전체 엔지니어링 데이터를 제공합니다.

차원 및 물리적 데이터

재료 특성

강성 및 하중 편향 특성

JGX-0240D-7.7A 전시비선형 강성— 광대역 절연 성능을 향상시키고 점진적인 부하 지원을 제공하는 의도적인 설계 특성:

동적 성능

댐핑 메커니즘

두 개의 독립적인 에너지 소산 메커니즘이 와이어 로프 나선 내에서 동시에 작동합니다.

• 쿨롱(건식 마찰) 감쇠:7*19 스트랜드 묶음이 구부러지면 코일 단면당 133개의 개별 와이어가 접촉 인터페이스에서 마이크로 슬립을 겪습니다. 이러한 진폭 의존 메커니즘은 여기 변위가 슬립 임계값을 초과하는 경우(일반적으로 중~고주파, 저~중간 진폭 진동) 가장 효과적입니다. 유효 쿨롱 감쇠력은 적용된 동적 하중의 약 8~15%입니다.
• 히스테리시스(재료) 감쇠:오스테나이트계 스테인리스강 격자의 주기적 탄성 변형은 밀폐된 영역이 사이클당 소산되는 에너지를 나타내는 응력-변형률 히스테리시스 루프를 생성합니다. 이 메커니즘은 주파수 독립적입니다. 이는 저주파에서 점점 더 비효율적이 되는 점성 감쇠 접근 방식과의 중요한 차이점입니다.

정량화된 절연 성능

충격 및 피로 성능

제로 크리프 구조: 엔지니어링 기반

권장 애플리케이션

• 정리:

자주 묻는 질문

아니요. 이것이 주요 장점입니다. The all-axis damping characteristic of the helical wire rope geometry provides isolation in compression, shear, and roll simultaneously. Separate lateral snubbers or restraints are not required for normal operation. For extreme shock events (above 40 g), consult our application engineering team for supplementary restraint recommendations.

Q: RoHS 및 REACH 인증서를 사용할 수 있습니까?
예. 이 제품은 RoHS 및 REACH를 완벽하게 준수합니다. Compliance declarations and material composition reports are available upon request for your regulatory documentation package.

Q: 어떤 유지관리가 필요합니까?
없음. The all-metal design requires zero lubrication, zero re-torquing, zero adjustment, and zero component replacement. Visual inspection during regular equipment maintenance intervals is sufficient to confirm integrity.
