JGX-0320D-20A 와이어 로프 진동 격리 장치 모든 축 격리 산업용 스테인리스 스틸 충격 장착장

JGX-0320D-20A 전축 와이어 로프 진동 차단 장치 - 정밀 다방향 충격 제어

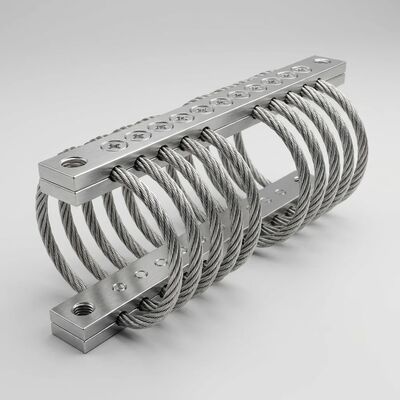

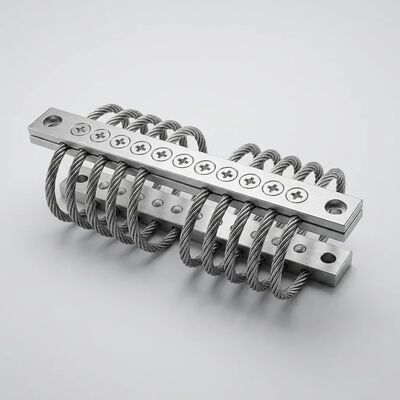

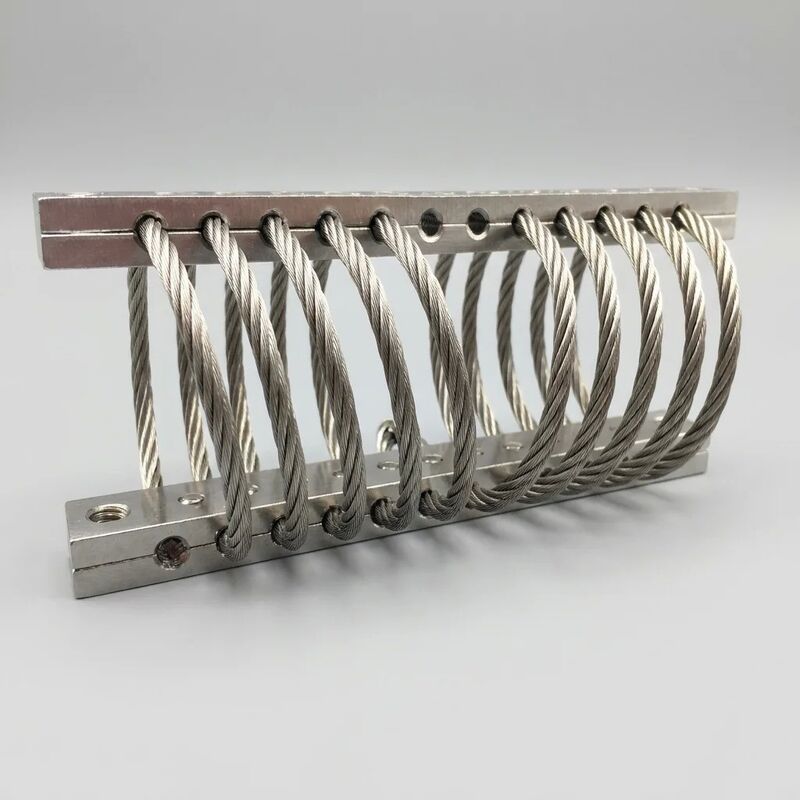

그만큼JGX-0320D-20AXi'an Hoan Microwave Co. Ltd.가 설계한 고성능 와이어 로프 진동 절연 장치입니다.모든 축 충격 및 진동 감쇠까다로운 산업 환경에서. 정밀 가공된 알루미늄 합금 고정 바를 통해 나선형으로 감긴 직경 3.2mm의 스테인레스 스틸 304 와이어 로프가 특징인 이 아이솔레이터는 다음과 같은 이점을 제공합니다.6개 자유도 전체에 걸쳐 우수한 다방향 감쇠— 압축, 인장, 전단 및 롤 — 동시에.

전축 격리 기술

한 방향으로만 진동을 차단하는 기존 스프링 또는 고무 마운트와 달리 JGX-0320D-20A는 특허 받은 나선형 와이어 로프 형상을 사용합니다.비선형 강성 특성모든 축에 걸쳐. 낮은 진폭의 진동에서 와이어 가닥은 최대 절연 효율을 위해 부드러운 반응을 나타냅니다. 충격 진폭이 증가함에 따라 케이블 형상이 점진적으로 단단해지며 바닥이 무너지는 것을 방지하는 동시에 스트랜드 간 마찰을 통해 에너지를 소산합니다.쿨롱 감쇠. 이 모든 축 기능은 회전 기계, 모바일 설치 및 운송 컨테이너와 같이 진동 방향을 예측할 수 없거나 다방향인 장비에 이상적입니다.

주요 엔지니어링 기능

• 모든 축 성능:압축, 인장, 전단 및 롤의 효과적인 격리 - 단일 컴팩트 마운트로 6가지 자유도를 적용할 수 있습니다. 다양한 부하 방향에 대해 서로 다른 절연체 방향이 필요하지 않습니다.
• 산업 등급 건설:스테인레스 스틸 304(1.4301) 와이어 로프 — 최적의 유연성 대 강도 비율을 위한 3.2mm 직경, 7x19 스트랜드 구조. 옵션으로 흰색 아노다이징 또는 경질 아노다이징 표면 처리가 적용된 알루미늄 합금 6061-T6 고정 바.
• 비선형 강성 곡선:민감한 장비 보호를 위해 낮은 변위에서 부드러운 반응; 구조적 접촉 없이 충격을 흡수하기 위해 높은 변위에서 점진적으로 경화되는 특성. 공진 시 피크 전달율은 일반적으로 2.5 미만입니다.
• 제로 유지보수 설계:전체 금속 구조 - 성능 저하, 균열, 누출 또는 교체가 필요한 고무, 엘라스토머 또는 유압유가 없습니다. 한 번 설치하면 서비스 개입 없이 수십 년 동안 작동됩니다.
• 넓은 온도 허용 오차:-40°C ~ +150°C에서 강성 드리프트 없이 안정적으로 작동합니다. 영하의 온도에서 굳고 고열에서 과도하게 부드러워지는 고무 마운트와 달리 JGX-0320D-20A는 정격 범위 전체에서 일관된 감쇠 특성을 유지합니다.
• 부식 및 환경 증명:부동태화 스테인리스 스틸 와이어 로프는 염수 분무(500시간 이상 ASTM B117), 산업용 화학 물질, 오존, 자외선 및 습기에 저항합니다. 옥외 설치, 해양 환경, 화학 처리 시설에 적합합니다.

기술 사양

표면 처리 옵션

• 백색 아노다이징 처리(표준):향상된 표면 경도로 균일하고 자연스러운 알루미늄 마감을 생성합니다. 일반 산업 환경에 적합합니다. 라벨링 및 컬러 코딩에 탁월한 접착력을 발휘합니다.
• 하드 아노다이징 처리(옵션):내마모성이 크게 향상된 더 두껍고 어두운 산화물 층을 생성합니다. 마모가 심한 설치, 해양 플랫폼 및 화학적으로 공격적인 환경에 권장됩니다.

기본 애플리케이션 도메인

• 산업 기계:압축기 스키드, 펌프 어셈블리, 원심 분리기 마운트, 발전기 세트 - 불균형한 동적 힘을 흡수하고 구조적 피로를 방지합니다.
• 정밀 장비:3차원 측정기(CMM), 광학 검사 스테이션, 반도체 제조 도구 - 바닥 진동으로부터 미크론 미만의 민감한 장비를 격리합니다.
• HVAC 및 건물 서비스:냉각 장치, 공기 처리 장비, 냉각탑 마운트 - 구조로 인한 소음 전달을 줄이고 음향 사양을 준수합니다.
• 운송 및 물류:선적 컨테이너 격리, 차량 탑재 전자 장치, 이동식 발전기 인클로저 - 도로로 인한 충격 및 운송 취급으로부터 화물과 장비를 보호합니다.
• 에너지 부문:석유 및 가스 펌프장, 풍력 터빈 나셀 장비, 태양광 인버터 캐비닛 - 원격 무인 설치 시 지속적인 진동을 견딥니다.

하중 편향 특성

JGX-0320D-20A는 점진적인 비선형 하중 편향 곡선을 나타냅니다. 정격 정적 하중(압축 시 20kg)에서 정적 편향은 장착 방향에 따라 약 2~4mm입니다. 이 비선형성은 다음을 제공합니다.뛰어난 균형정상적인 작동 조건에서의 부드러운 격리와 충격 발생 시 견고한 구속 사이 - 진동 격리와 충격 보호 사이의 균형을 강제하는 선형 스프링 격리 장치에 비해 중요한 이점입니다.

Xi'an Hoan Microwave Co. Ltd. 소개

2005년에 설립되어 중국 산시성 시안(Xi'an)에 본사를 두고 있는 Xi'an Hoan은 진동 절연 및 에너지 흡수 솔루션 전문 제조업체입니다. 100명 이상의 기술 전문가를 포함하여 500명 이상의 직원을 보유하고 있는 당사는 중국 31개 성의 고객에게 서비스를 제공하고 35개 이상의 국가로 수출하고 있습니다. 당사의 제품 포트폴리오는 와이어 로프 절연체, 고무 금속 마운트, 마찰 댐퍼, 충격 흡수 장치 및 RF/마이크로파 부품을 포괄합니다. 모든 JGX 시리즈 아이솔레이터는 ISO 9001:2015 인증 품질 관리 시스템에 따라 제조되며 원자재부터 완제품까지 완벽한 추적이 가능합니다.

JGX-0320D-20A를 선택하는 이유는 무엇입니까?

의 조합모든 축 격리 기능,비선형 강성, 그리고모든 금속 내구성JGX-0320D-20A는 진동 제어 신뢰성을 타협할 수 없는 엔지니어에게 확실한 선택이 됩니다. 바닥 진동으로부터 민감한 장비를 보호하든, 자체 동적 힘으로부터 회전 장비를 보호하든, 이 아이솔레이터는 고무 마운트가 몇 달 내에 고장나는 조건에서도 매년 일관되고 유지 관리가 필요 없는 성능을 제공합니다.

지금 Xi'an Hoan에 문의하여 특정 부하 요구 사항, 장착 구성을 논의하거나 귀하의 응용 분야에 맞는 JGX-0320D-20A의 맞춤형 설계 변형을 요청하십시오.
